1.10 Гидравлический расчет водоотводящей сети

Для обеспечения бесперебойной работы водоотводящей сети производится ее гидравлический расчет, который сводится к выбору диаметра и уклона трубопровода, способных обеспечить пропуск расчетного расхода при соблюдении самоочищающей или большей скорости и наполнении не более регламентированного нормами [2,3]. Расчет ведется в табличной форме (таблица 8) параллельно с построением продольного профиля коллекторов.

2. Дождевая водоотводящая сеть

В данном разделе курсового проекта разработана трассировка дождевой сети населенного пункта, рассчитана сеть водостоков (один коллектор), а также составляется продольный профиль рассчитанного коллектора.

В данном проекте принимается незамкнутая перпендикулярная схема водоотведения поверхностных стоков.

Удельная интенсивность дождя , л/с, определяется по формуле [2]

, (2.1)

где - среднее значение коэффициента, характеризующего поверхность бассейна стока (таблица 10);

n = 0,65 - показатель степени, определяемый по табл. 4 [2];

- расчетная продолжительность дождя, мин;

А - параметр, определяемый по формуле (2.2)

(2.2)

где =70 - интенсивность дождя на 1 л/с·га для данной местности про­дол­жи­тель­но­стью 20 мин при Р = 1 год, определяемая по чертежу 1 [2], л/с;

= 50 - среднее количество дождей за год, определяемое по табл.4 [2].

Р=1 год- период однократного превышения расчетной интенсивности дождя [2];

γ = 2- показатель степени, определяемый по таблице 4 [2].

Расчетная продолжительность дождя определяется по формуле [2]

, м (2.3)

где =10 мин - продолжительность протекания дождевых вод до уличного лотка или при наличии дождеприемников в пределах квартала до уличного коллектора (время поверхностной концентрации) [2];

= 5 мин - то же по уличным лоткам до дождеприемников;

- то же по трубам до расчетного сечения, мин.

По данным строим график.

Далее определяем расчет задаваемым уклоном и с учетом скорости в трубе определяем диаметр, расчет сведем в таблицу 9.

Таблица 9 - Зависимость g_уд от времени протекания в трубе.

tр	0	5	10	15	20	25	30	35	40	45	50	60
gуд	0	114,6	71,53	54,29	44,65	38,36	33,89	30,52	27,87	25,72	23,94	21,15

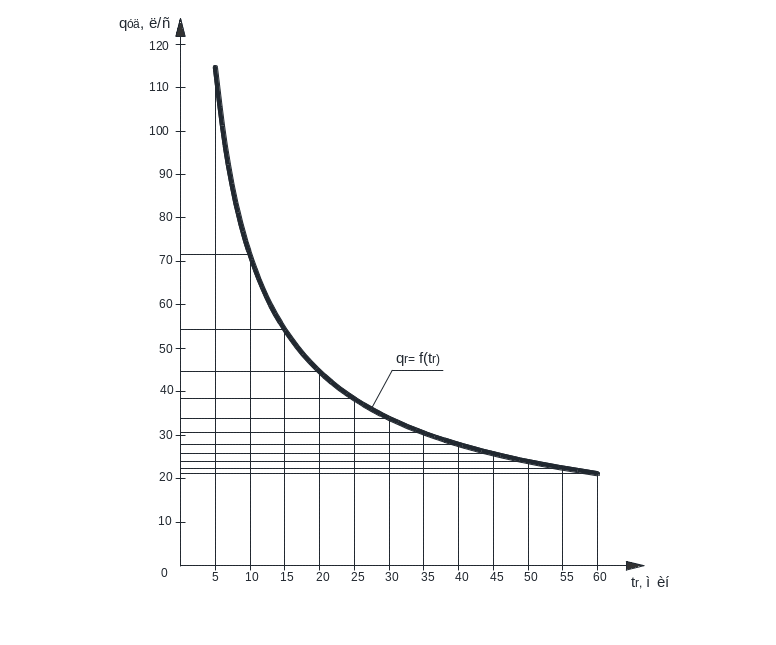

Рисунок 1 - Зависимость g_уд от времени протекания в трубе

Продолжительность протекания дождевых вод по уличным лоткам , мин, определяется по формуле [2]

(2.4)

где - длина участков лотков, м;

- расчетная скорость течения на участке, м/с.

Минимальная расчетная скорость течения на участке составляет 0,8 м/с [2]. Продолжительность протекания дождевых вод но трубам да расчетного сечения , мин, определяется по формуле [2]

, (2.5)

где - длина расчетных участков коллектора, м;

- расчетная скорость течения на участке, м/с.

Дождевая сеть обслуживает территории, имеющие различные поверхности с покрытиями и без них. В этом случае находится среднее значение коэффициент по формуле [2]

(2.6)

где - коэффициент для i-ого типа поверхности [2];

- площадь i-ого типа поверхности в долях единицы от общей плошали квартала населенного пункта согласно заданию.

Расчетный расход дождевых вод на участке , л/с, определяется по формуле [2]

(2.7)

где β = 0,65 - коэффициент, учитывающий заполнения свободной емкости сети в момент возникновения напорного режима и определяемый по табл. 11 [2];

F - площадь стока, га.

Гидравлический расчет дождевой сети ведется в табличной форме (таблица 11) параллельно с построением профиля коллектора.

Таблица 10 - Определение коэффициента характеризующего поверхность cтока

№	Наименование покрытий	Площадь покрытия, %		Коэффициент покрытия, Z	Zmid=Z·F/100
1	2	3		4	5
1	Кровля зданий и сооружений, асфальтобетонные покрытия дорог	48		0,29	0,1392
2	Булыжные мостовые	12		0,145	0,0174
3	Брусчатые мостовые и чёрные щебёночные покрытия дорог	10		0,224	0,0224
4	Гравийные содово-парковые дорожки	15		0,09	0,0135
5	Грунтовые поверхности (спланированные)	15		0,064	0,0096
6	Газоны	-		-	-
7	Щебеночные покрытия, необработанные вяжущими		-	-	-
					Σ=0,2021
