5.2.2.Тяжеловозы.
|
|
|
Таблица II‑16
Модель тяжеловоза |
Ед. измер. |
БелАЗ-7921 |
БелАЗ-7926 |
|
|
|
|
Двигатель: |
|
ЯМЗ-8424.10-04 |
|
Номинальная мощность |
кВт(л.с.)/мин-1 |
312(425)/2100 |
|
Максимальный крутящий момент |
Н.м/мин-1 |
1913 /1300-1400 |
|
Число цилиндров и расположение |
|
8V |
|
Диаметр цилиндров |
мм |
140 |
|
Ход поршня |
мм |
140 |
|
Рабочий объем |
л |
17,24 |
|
Удельный расход топлива при номинальной мощности |
г/кВт ч (г/л.с ч) |
220 (162) |
|
|
|
|
|
Тип трансмиссии |
|
ГМ |
|
Количество передач КПП |
|
3+1 |
|
|
|
|
|
Шины: |
|
355/65-15 МВЭ |
|
Тип рисунка протектора |
|
универсальный |
|
Обозначение обода |
|
9,75-15 |
|
|
|
|
|
Эксплуатационные характеристики: |
|
|
|
Радиус поворота |
м |
9,0 |
|
Габаритный диаметр поворота |
м |
20,0 |
|
Время подъема платформы с грузом |
с |
25 |
|
Время опускания платформы: |
с |
|
|
с грузом |
|
25 |
|
без груза |
|
100 |
|
Давление в системе подъема платформы |
МПа |
18,0 |
|
Давление в системе рулевого управления |
МПа |
13,5 |
|
|
|
|
|
Массы: |
кг |
|
|
Наибольшая масса груза (грузоподъемность) |
|
150000 |
|
Масса тяжеловоза без груза |
|
44000 |
|
Полная масса |
|
194000 |
|
|
|
|
|
Распределение массы по осям: |
% |
|
|
Масса тяжеловоза с грузом, приходящаяся на каждую ось |
|
14,3 |
|
|
|
|
|
Заправочные емкости: |
л |
|
|
Топливный бак |
|
400 |
|
Система охлаждения двигателя |
|
80 |
|
Система смазки двигателя |
|
38 |
|
Гидромеханическая передача |
|
70 |
|
Гидросистема |
|
300 |
|
Дополнительны редуктор |
|
16 |
|
Межмостовой редуктор |
|
25 |
|
Главные передачи |
|
36 (18х2) |
|
Колесныебортовые передачи |
|
36 (9х4) |
|
Регулятор положения подвески |
|
5 |
|
Главный цилиндр дистанционного привода подачи топлива |
|
0,9 |
|
Цилиндры подвески |
|
|
Модель тяжеловоза |
Ед. измер. |
БелАЗ-7921 |
БелАЗ-7926 |
Габаритные размеры (без груза): |
м |
|
|
длина |
L |
12,85 |
12,30 |
ширина |
B |
|
|
высота |
H |
1,60 |
1,90 |
колесная база (1 и 2 оси) |
L1 |
1,48 |
1,27 |
колесная база (2 и 3 оси) |
L2 |
1,62 |
1,20 |
колесная база (3 и 4 оси) |
L3 |
1,50 |
1,22 |
колесная база (4 и 5 оси) |
L4 |
1,22 |
1,50 |
колесная база (5 и 6 оси) |
L5 |
1,20 |
1,62 |
колесная база (6 и 7 оси) |
L6 |
1,56 |
1,50 |
задний свес |
L7 |
|
0,83 |
длина платформы |
L8 |
9,44 |
8,32 |
ширина по платформе |
В1 |
3,94 |
3,94 |
колея колес |
B2 |
2,50 |
2,50 |
высота до поднятой платформы |
H1 |
2,10 |
1,71 |
дорожный просвет |
H2 |
0,18 |
0,26 |
высота до опущенной платформы |
H3 |
1,60 |
1,21 |
высота до платформы в транспортном положении |
H4 |
1,95 |
1,55 |
передний угол свеса |
α, град |
7 |
6 |

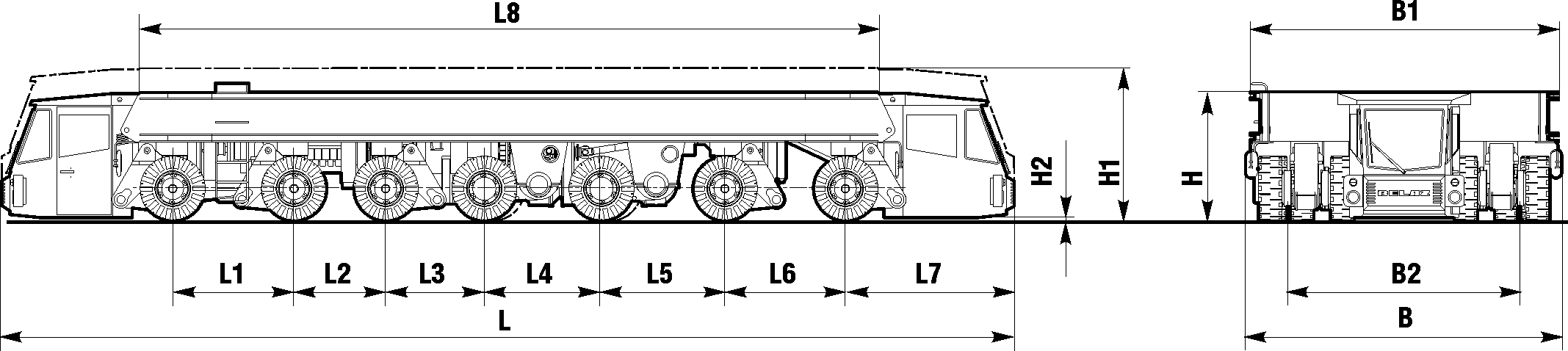

Рисунок II‑130. Габаритные размеры тяжеловоза серии БелАЗ-7921

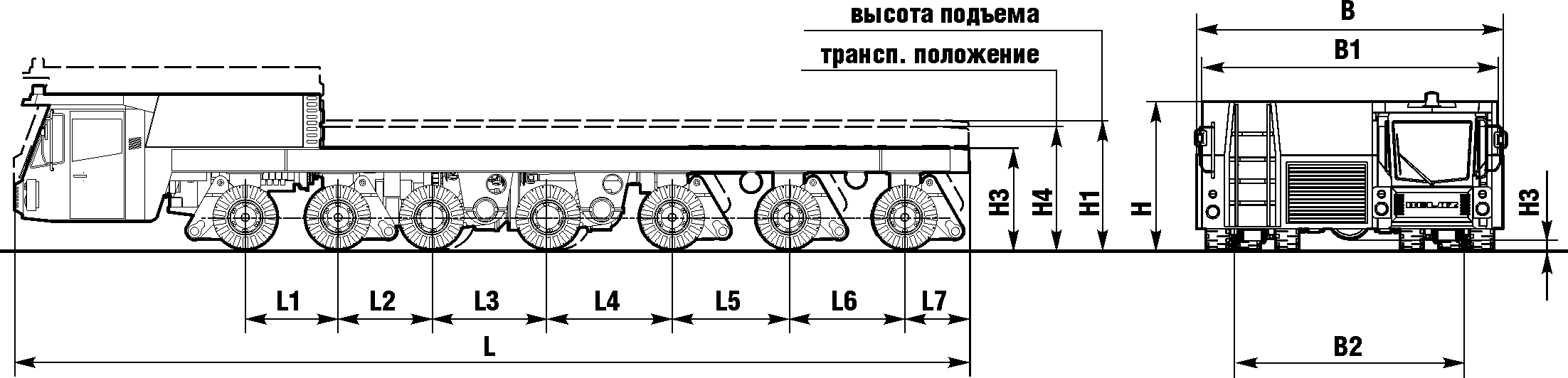

Рисунок II‑131.Габаритные размеры тяжеловоза серии БелАЗ-7926
