5.2.Технические и эксплуатационные характеристики
5.2.1.Шлаковозы серия БелАз-7920
Таблица II‑15
Модель шлаковоза |
Ед. измер. |
БелАЗ-7920 |
БелАЗ-79201 |
|
|
|
|
Двигатель: |
|
ЯМЗ-8424.10-04 |
|
Номинальная мощность |
кВт(л.с.)/мин-¹ |
312(425)/2100 |
|
Максимальный крутящий момент |
Н.м/мин-¹ |
1913 /1300-1400 |
|
Число цилиндров и расположение |
|
8V |
|
Диаметр цилиндров |
мм |
140 |
|
Ход поршня |
мм |
140 |
|
Рабочий объем |
л |
17,24 |
|
Удельный расход топлива при номинальной мощности |
г/кВт ч (г/л.с ч) |
220 (162) |
|
|
|
|
|
Тип трансмиссии |
|
ГМ |
|
Количество передач КПП |
|
3+1 |
|
|
|
|
|
Шины: |
|
|
|
Передних колес |
|
18.00-25 |
|
Норма слойности, тип рисунка протектора |
|
НС32, карьерный Е-3 |
|
Обозначение обода |
|
13.00-25/2,5 |
|
Задних колес |
|
355/65-15 МВЭ |
|
Тип рисунка протектора |
|
универсальный |
|
Обозначение обода |
|
9,75-15 |
|
|
|
|
|
Эксплуатационные характеристики: |
|
|
|
Радиус поворота |
м |
8,6 |
|
Габаритный диаметр поворота |
м |
17,2 |
|
Относительный угол поворота (вправо-влево) |
град |
60 |
|
Время подъема ковша с грузом в транспортное положение |
с |
65 |
|
Время опускания ковша из транспортного положения на грунт |
с |
76 |
|
Время разгрузки ковша |
с |
92 |
|
Давление в системе подъема и разгрузки ковша |
МПа |
21,0 |
|
Давление в системе рулевого управления |
МПа |
10,0 |
|
|
|
|
|
Массы: |
кг |
|
|
Наибольшая масса груза с ковшом (грузоподъемность) |
|
80000 |
60000 |
Масса шлаковоза без груза |
|
58000 |
58000 |
Полная масса |
|
138000 |
118000 |
|
|
|
|
Распределение массы по осям: |
% |
|
|
без груза: |
|
|
|
передняя ось |
|
45,0 |
|
задняя ось |
|
55,0 |
|
полной массы: |
|
|
|
передняя ось |
|
22,0 |
|
задняя ось |
|
78,0 |
|
|
|
|
|
Заправочные емкости: |
л |
|
|
Топливный бак |
|
400 |
|
Система охлаждения двигателя |
|
80 |
|
Система смазки двигателя |
|
38 |
|
Гидромеханическая передача |
|
56 |
|
Гидросистема |
|
750 |
|
Понижающая передача |
|
25 |
|
Главная передача |
|
17 |
|
Колесные передачи |
|
18 (9х2) |
Модель шлаковоза |
Ед. измер. |
БелАЗ-7920 |
БелАЗ-79201 |
|
|
|
|
Габаритные размеры (без груза): |
м |
|
|
|
|
|
|
длина |
L |
10,60 |
|
ширина |
B |
4,70 |
|
высота |
H |
4,97 |
|
колесная база |
L1 |
5,60 |
|
передний свес |
L2 |
2,50 |
|
задний свес |
L3 |
2,50 |
|
ширина по колесам |
B1 |
|
|
колея передних колес |
B2 |
2,40 |
|
высота c поднятым ковшом: |
|
|
|
минимальная |
H1min |
5,18 |
|
максимальная |
H1max |
5,72 |

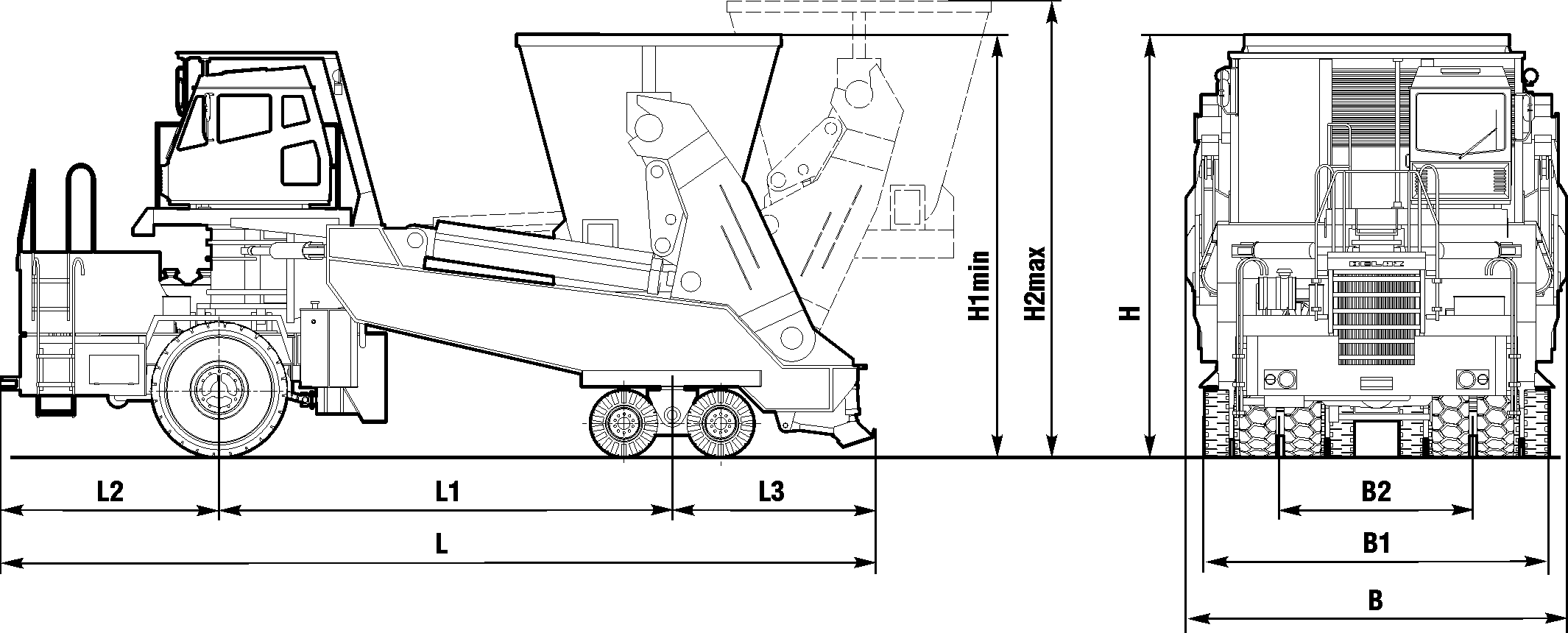

Рисунок II‑129. Габаритные размеры шлаковоза серии БелАЗ-7920
