Раздел.5. Технологический транспорт для металлургических предприятий

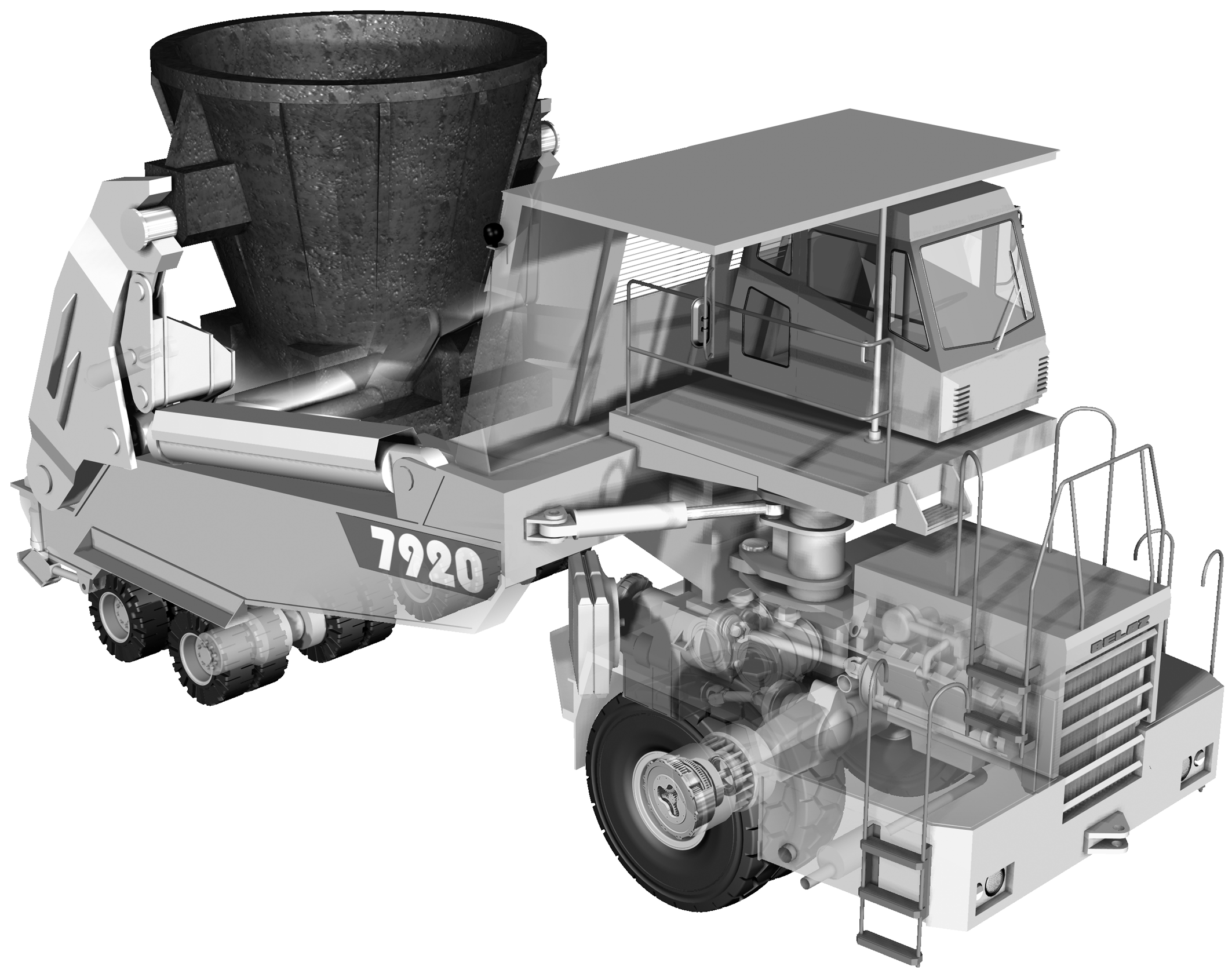

Шлаковоз БелАЗ-7920

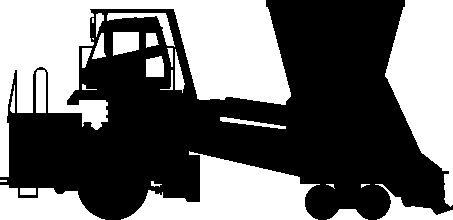

Шлаковоз БелАЗ-79201

Тяжеловоз БелАЗ-7921

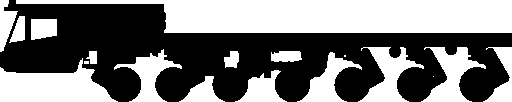

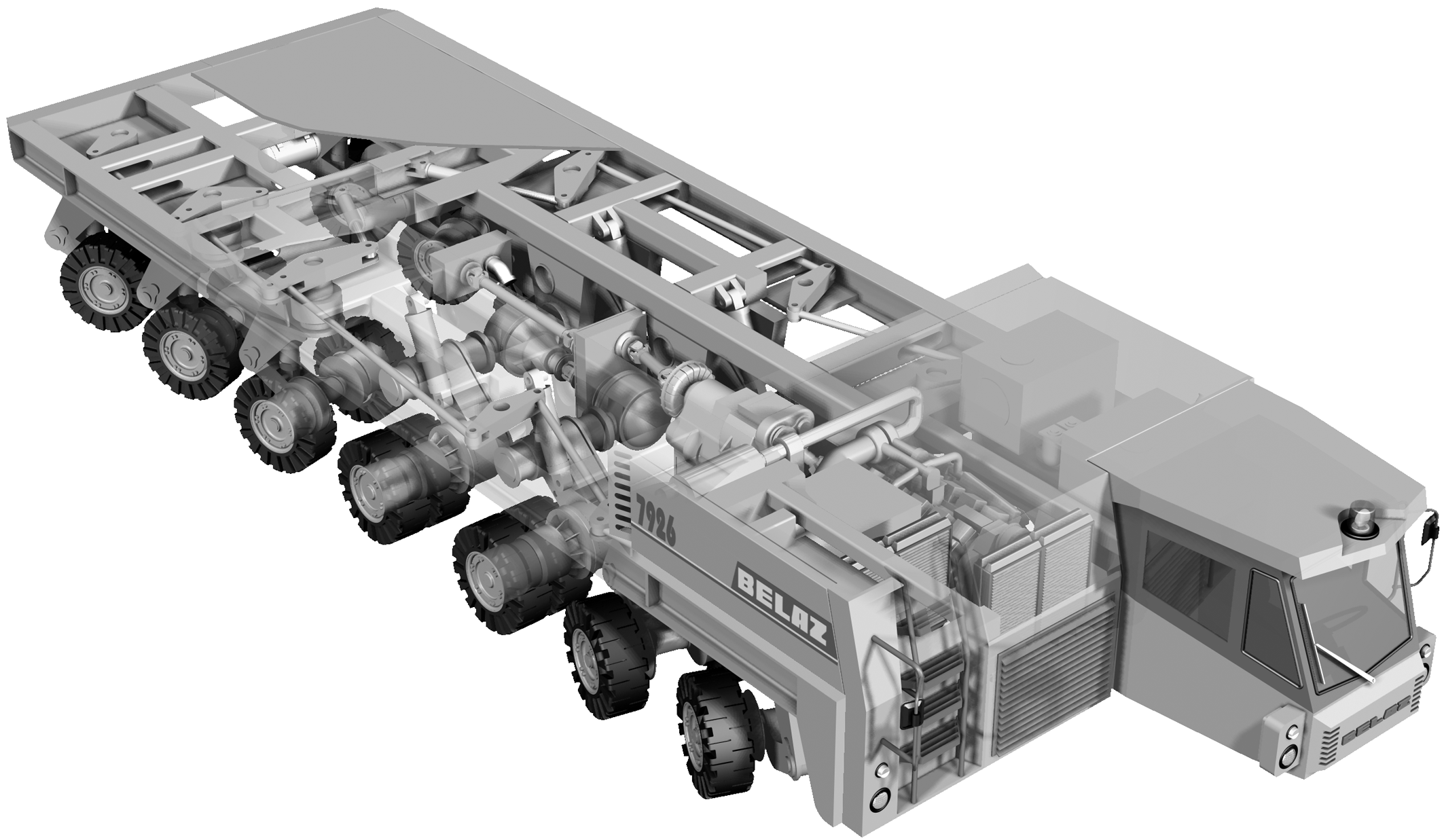

Тяжеловоз БелАЗ-7926

Колесная формула

:

6 х 2

6 х 2

14 х 4

14 х 4

Управляемые колеса

:

передние

Ведущие колеса

:

передние

Двигатели

:

_{дизельные, четырехтактные, с газотурбинным наддувом и охлаждением надувочного воздуха}

Трансмиссия

:

_{с электрогидравлическим приводом управления переключением ступеней}

Гидромеханическая передача

:

Шлаковоз БелАЗ-7920

Шлаковоз БелАЗ-79201

Тяжеловоз БелАЗ-7921

Тяжеловоз БелАЗ-7926

коробка передач 3 + 1

коробка передач 3 + 1

_{трехвальный согласующий ре­дук­­тор, комплексный односту­пен­­ча­тый гид­ротранс­форма­то­ром с ре­жимом гид­ро­муфты, двух­валь­ная ко­роб­ка передач с фрикцион­ными муфтами, дополнительным редуктором}

_{комплексный одноступенчатый гидротрансформатор с режимом гидромуфты, двух­валь­ная короб­ка пере­дач с фрикционными муфтами, редуктором привода насосов, дополнительным редуктором}

Ведущий мост

:

_{Механический с понижающей передачей, одноступенчатой конической главной передачей, коническим дифферен­циалом с четырьмя сателлитами, планетарными колесными передачами с цилиндрическими прямозубыми шестернями.}

_{Два. Механические с одноступенчатой конической главной передачей, коническим дифферен­циалом с четырьмя сателлитами, вально-планетарными колесными передачами с цилиндрическими прямозубыми шестернями. На переднем ведущем мосту установлен одноступенчатый межмостовой редуктор.}

Шлаковоз БелАЗ-7920

Шлаковоз БелАЗ-79201

Тяжеловоз БелАЗ-7921

Тяжеловоз БелАЗ-7926

Передаточные числа:

коробка передач 3 + 1

коробка передач 3 + 1

согласующего редуктора

1,0

1,0

-

-

коробки передач:

передачи вперед

1

2,460

2,460

2,460

2,460

2

1,430

1,430

1,430

1,430

3

0,700

0,700

0,700

0,700

передачи назад

1

1,600

1,600

1,600

1,600

дополнительного редуктора

1,670

1,670

1,000

1,000

понижающей передачи

1,700

1,700

-

-

главной передачи

3,167

3,167

3,166

3,166

колесной передачи

5,100

5,100

5,260

5,260

общее ведущего моста

27,460

27,460

16,650

16,650

межмостового редуктора

-

-

1,250

1,250

Подвеска

:

_{Передняя - жесткая.}

_{Задней секции - жесткая, балансирная.}

_{Гидробалансирная, на продольных рычагах, состоит из трех групп гидроцилиндров, с регулированием по высоте}

Ход поршня цилиндра:

-

-

235 мм

235 мм

Шины

:

_{Передние - диагональные или радиальные,}

_{задние - массивные, высокоэластичные}

_{Массивные, высокоэластичные}

Шлаковоз БелАЗ-7920

Шлаковоз БелАЗ-79201

Тяжеловоз БелАЗ-7921

Тяжеловоз БелАЗ-7926

Рулевое управление

:

_{Двухпостовое, гидрообъемное с усилителем потока, двумя гидроцилиндрами двойного действия, оборудовано аварийным энергетическим источником.}

_{Двухпостовое, гидрообъемное с усилителем потока, двумя гидроцилиндрами двойного действия, связанных системой тяг и рычагов с десятью управляемыми стойками, оборудовано аварийным энергетическим источником.}

Тормоза

:

Шлаковоз БелАЗ-7920

Шлаковоз БелАЗ-79201

Тяжеловоз БелАЗ-7921

Тяжеловоз БелАЗ-7926

Рабочие

_{Тормозные механизмы колодочные, барабанного типа.}

_{Тормозные механизмы колодочные, барабанного типа.}

Привод

_{Пневматичес­кий, раздельный для передних и задних колес.}

_{Пневматичес­кий, раздель­ный для поворотных колес.}

Стояночный

Пневмопружинный привод тормозных механизмов рабочих тормозов колес передней секции.

Пневмопружинный привод тормозных механизмов рабочих тормозов.

Запасной

Используется стояночный тормоз.

Шлаковоз БелАЗ-7920

Шлаковоз БелАЗ-79201

Тяжеловоз БелАЗ-7921

Тяжеловоз БелАЗ-7926

Гидросистема

:

_{Объединенная для рулевого управления и механизма подъема и разгрузки ковша.}

_{Объединенная для рулевого управления и привода подъема платформы.}

Давление в системе рулевого управления

10,0МПа

10,0МПа

13,5МПа

13,5 МПа

Давление в системе подъема ковша / платформы

21,0 МПа

21,0 МПа

18,0 МПа

18,0 МПа

Кабина

:

_{соответствует требованиям стандартов, устанавливающих уровни внутреннего шума, вибрации, концентрации вредных веществ и запыленности воздуха.}

_{по заказу устанавливается система кондиционирования или подогрева воздуха.}

Рама

:

_{Шарнирно-сочлененная, сварная из высокопрочной низколегированной стали.}

_{Сварная из высокопрочной низколегированной стали. Продольные балки двутаврового сечения, соединены между собой поперечинами.}
