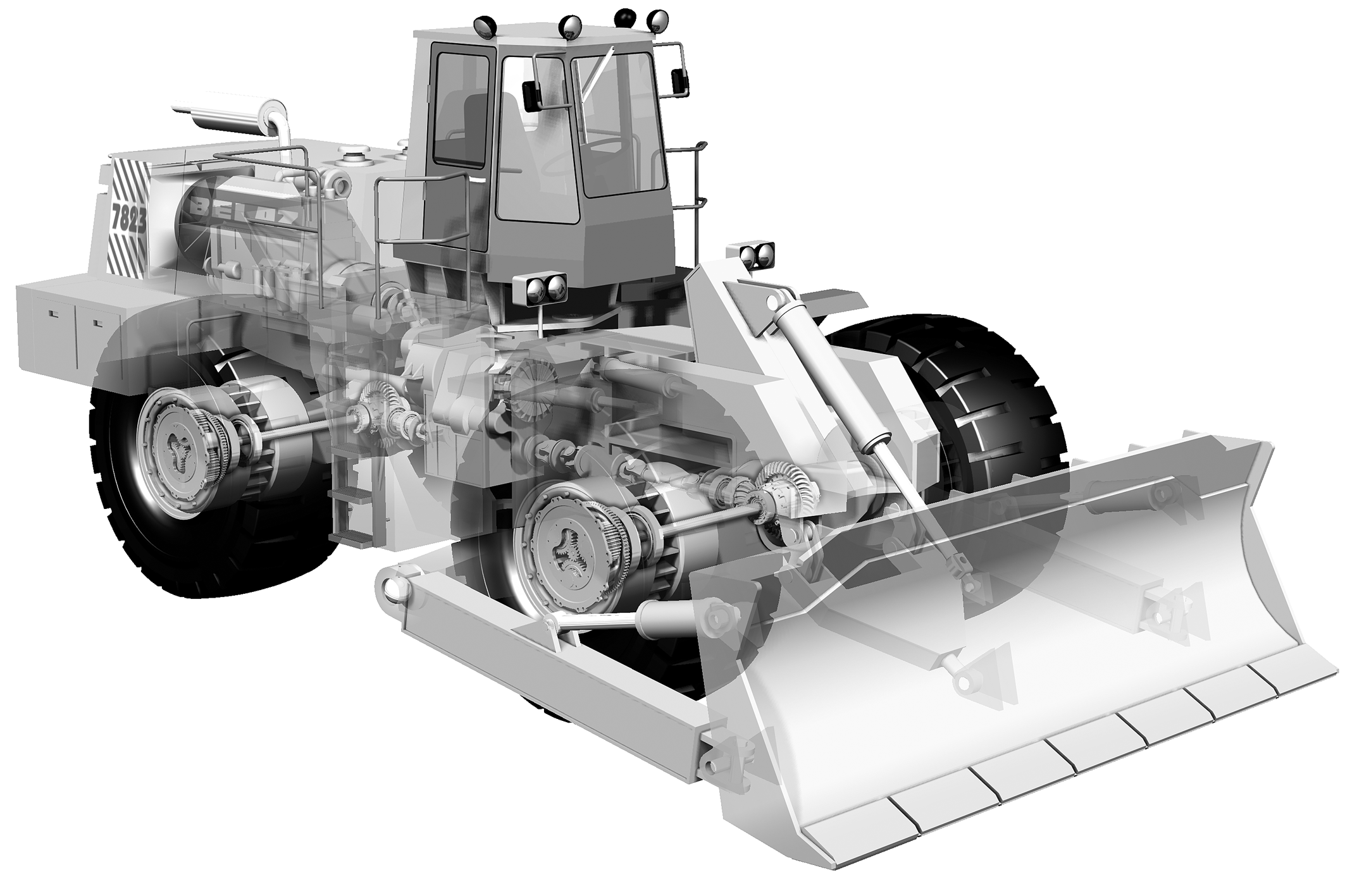

4.1.2.Колесные бульдозеры серии БелАз-7823

Конструктивные особенности

:

_{Колесная формула – 4х4}

Двигатели

:

_{дизельные, четырехтактные, с газотурбинным наддувом и охлаждением наддувочного воздуха.}

Трансмиссия

:

_{гидромеханическая передача с одноступенчатым гидротрансформатором с режимом гидромуфты, коробкой передач с фрикционными муфтами.}

Редуктор обора мощности

:

_{механический, для приводов насосов бульдозерного оборудования и рулевого управления.}

Ведущие мосты

:

_{передний и задний, с одноступенчатыми коническими главными передачами.}

Колесная передача

:

_{цилиндрическая прямозубая, с тремя сателлитами.}

Передаточные числа:

коробки передач:

передачи вперед

передачи назад

1

6,070

3,840

2

3,440

2,270

3

1,670

1,055

4

0,946

0,625

Редуктор отбора мощности

1,15

главной передачи

3,727

колесной передачи

7,385

общее ведущего моста

27,524

Подвеска

:

Переднего моста - жесткая

Заднего моста - балансирная

Шины

:

_{Пневматические, рисунок протектора - карьерный}

Рулевое управление

:

_{гидрообъемное с усилителем потока и двумя цилиндрами двойного действия. Аварийный привод – от автоматически включающегося насоса.}

Тормоза

:

Рабочие

_{Тормозные механизмы однодисковые, сухого трения для всех колес.}

_{Привод – гидравлический с гидроаккумулятором, раздель­ный для передних и задних колес.}

Стояночный

_{Барабанно – колодочный, сухой.}

_{Привод - гидравлический.}

Запасной

_{Используется стояночный и исправ­ный контур рабочих тормозов}

Гидросистема

:

_{объединенная для навесного оборудования, рулевого управления и тормозов.}

Давление в системе навесного оборудования

18 МПа

Давление в системе рулевого управления и тормозов

18 МПа

Кабина

:

_{соответствует требованиям стандартов, устанавливающих уровни внутреннего шума, вибрации, концентрации вредных веществ и запыленности воздуха, оснащена внешним каркасом безопасности.}

_{По заказу устанавливается система кондиционирования или подогрева воздуха.}

Рама

:

_{сварная из высокопрочного толстолистового проката.}

_{Состоит из двух частей, соединенных шарнирно при помощи пальцев.}

Отвал

:

_{Неповоротный (прямой), сферический и полусферический отвалы. Комплект съемных ножей (три прямых ножа, два со скосами и два угловых).}
