3.2.Технические и эксплуатационные характеристики

Модель колесного манипулятора

Ед. измер.

БелАЗ-68201

_{Двигатель:}

ЯМЗ-236М2

_{Номинальная мощность}

кВт(л.с.)/мин^-1

132(180)/2100

_{Максимальный крутящий момент}

Н.м/мин^-1

667 /1450

_{Число цилиндров и расположение}

6V

_{Диаметр цилиндров}

мм

130

_{Ход поршня}

мм

140

_{Рабочий объем}

л

11,15

_{Удельный расход топлива при номинальной мощности}

г/кВт ч (г/л.с ч)

_{Тип трансмиссии}

ГМ

_{Количество передач КПП}

3+1

_Шины:

Ведущего моста

Управляемой оси

18.00-25

14.00-20

_{Норма слойности, тип рисунка протектора}

НС32, карьерный Е-3

НС22, дорожный

_{Обозначение обода}

13.00-25/2,5

8,5-20

_{Эксплуатационные характеристики:}

_{Максимальная скорость с грузом}

км/ч

30

_{Радиус поворота по оси следа заднего наружного колеса}

м

5,0

_{Габаритный диаметр поворота}

м

12,0

_{Давление в системе подъема стрелы}

МПа

15,0

_{Давление в системе рулевого управления}

МПа

12,5

_{Максимальная скорость:}

м/с

_{подъема груза}

0,1

_{опускания груза}

0,5

_{Рабочее оборудование:}

_{Расстояние между захватами:}

м

_{минимальное}

B1min

1,2

_{максимальное}

B1 max

4,2

_{Углы поворота:}

град.

_{поперечного кантователя}

β

± 30

_{продольного кантователя}



190

_{Поперечное перемещение каретки}

м

± 0,2

_Массы:

кг

_{Наибольшая масса груза в захватах}

5000

_{Масса манипулятора без груза}

30000

_{Полная масса}

35000

_{Распределение массы по осям:}

%

_{без груза:}

_{передняя ось}

60,0

_{задняя ось}

40,0

_{с грузом:}

_{передняя ось}

86,0

_{задняя ось}

14,0

_{Заправочные емкости:}

л

_{Топливный бак}

215

_{Система охлаждения двигателя}

80

_{Система смазки двигателя}

24

_{Гидромеханическая передача}

100

_{Гидросистема}

240

_{Главная передача}

18

_{Колесные передачи}

18 (9х2)

Модель колесного манипулятора

Ед. измер.

БелАЗ-68201

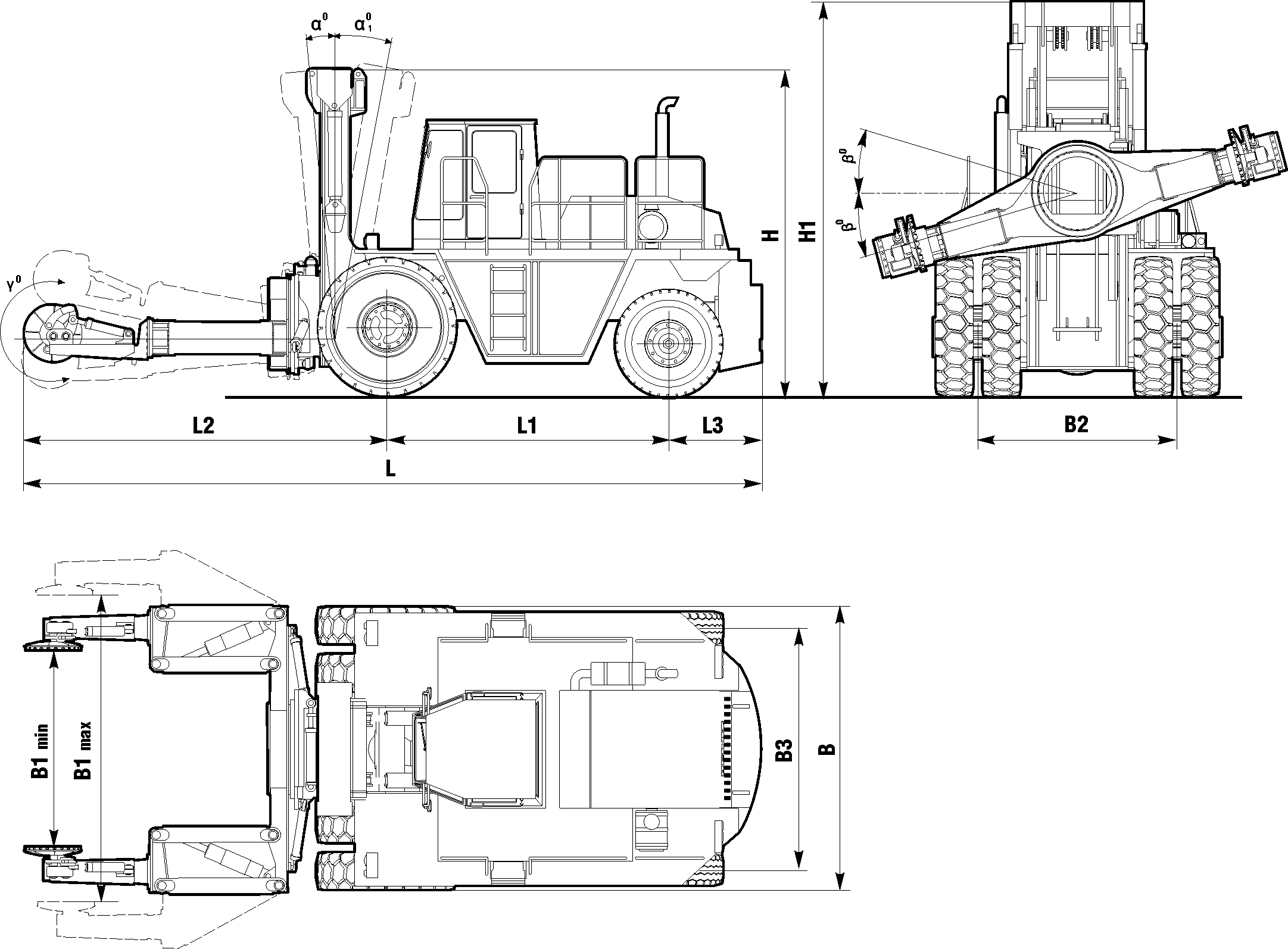

_{Габаритные размеры (без груза):}

м

_длина

L

8,92

_{ширина по передним колесам}

B

3,50

_высота

H

3,30

_{колесная база}

L1

3,40

_{расстояние от оси захвата до передней оси}

L2

4,00

_{задний свес}

L3

1,18

_{колея передних колес}

B2

2,37

_{колея задних колес}

B3

2,86

_{высота при поднятой каретке}

H1

5,60

_{угол наклона направляющей каретки:}

51

_вперед

α, град

5

_назад

α1, град

12
