Раздел.3. Машины для обслуживания карьеров и карьерной техники

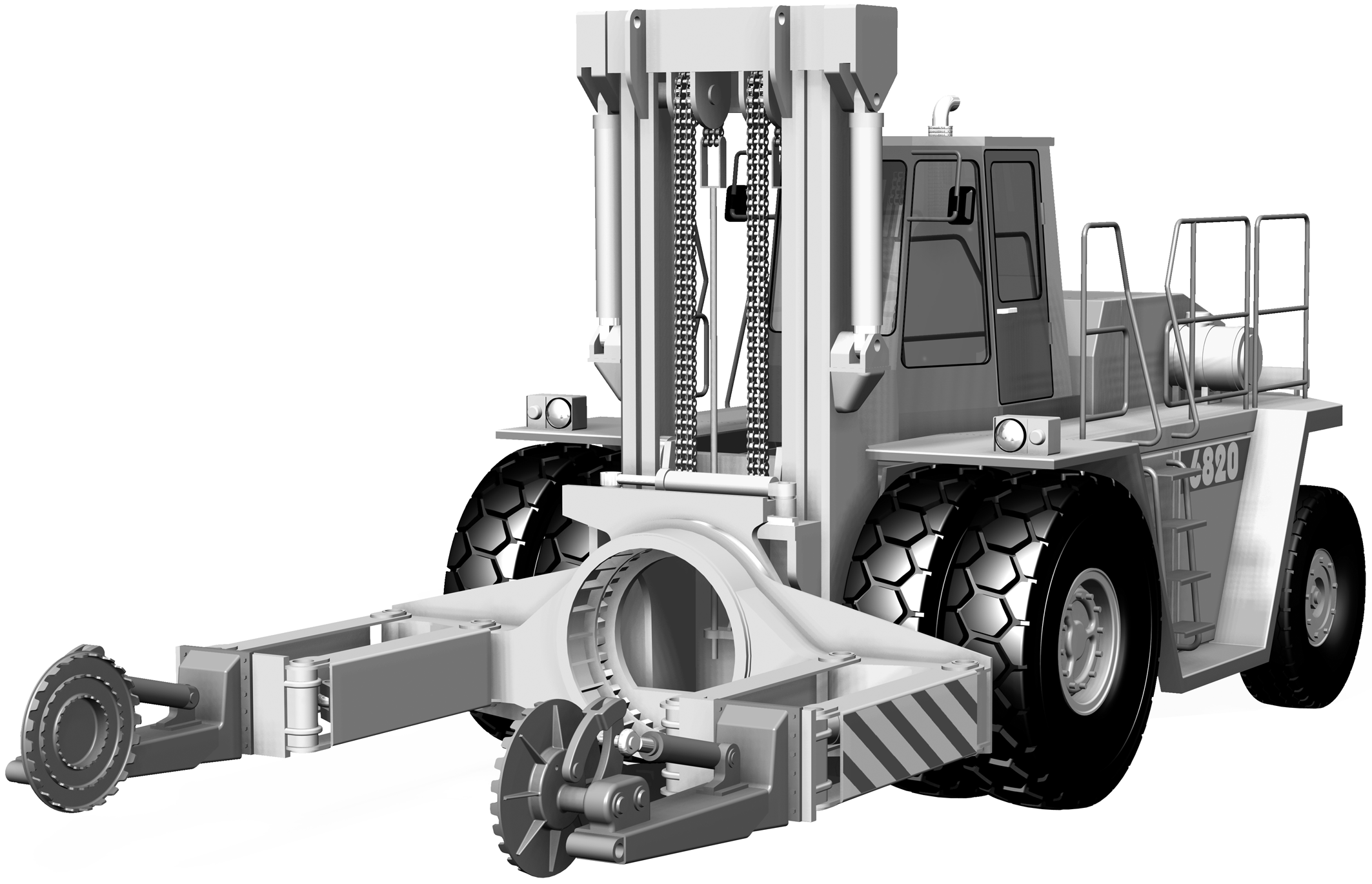

Колесный манипулятор БелАЗ-68201

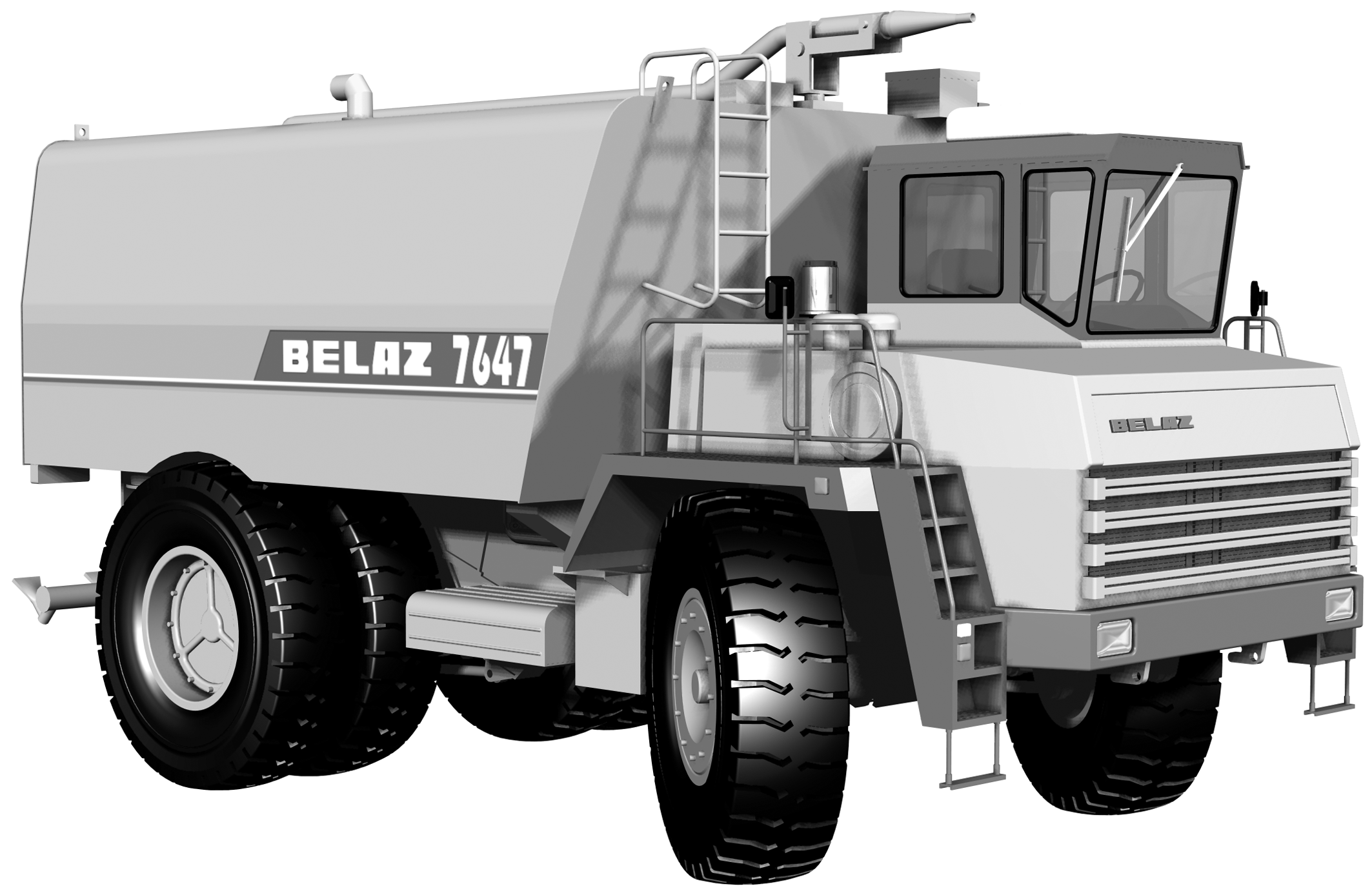

Поливооросительная машина БелАЗ-7647

Тягач-буксировщик

БелАЗ-7426

Тягач-буксировщик

БелАЗ-74242

Колесная формула

:

4х2

Управляемые колеса

:

задние

передние

Ведущие колеса

:

передние

задние

Двигатели

:

дизельные, четырехтактные

_{дизельные, четырехтактные, с газотурбинным наддувом}

_{дизельные, четырехтактные, с газотурбинным наддувом и охлаждением надувочного воздуха}

Трансмиссия

:

_{Гидромеханическая передача с комплексным одноступенчатым гидротрансформатором, коробкой передач с фрикционными муфтами и электрогидравлическим приводом управления}

_{Электромеханическая, переменно-постоянного тока с тяговым генератором, двумя тяговыми}

гидродинамическим тормозом замедлителем лопастного типа

_{электродвигателями и редукторами электромотор-колес, вспомогатель-ными электромашинами, аппаратами регулирования и приборами контроля.}

Колесный манипулятор БелАЗ-68201

Поливооросительная машина БелАЗ-7647

Тягач-буксировщик

БелАЗ-7426

Тягач-буксировщик

БелАЗ-74242

коробка передач 3 + 1

коробка передач 5 + 2

-

_{трехвальный согласующий ре­дук­­тор, комплексный односту­пен­­ча­тый гид­ротранс­форма­то­ром с ре­жимом гид­ро­муфты, двух­валь­ная ко­роб­ка передач с фрикцион­ными муфтами}

_{трехвальный согласующий редук­тор, комплексный одноступенчатый че­ты­рехколесный гидротранс-форматором с автомати-ческой бло­киров­кой, четырехвальная короб­ка пере­дач с фрикционными муфтами}

Ведущий мост

:

_{механический, с одноступенчатой конической главной передачей, коническим дифферен­циалом с четырьмя сателлитами, планетарными колесными передачами с цилиндрическими прямозубыми шестернями.}

_{механический, с редукторами электромотор-колес с встроенными тяговыми электродвигателями}

Передаточные числа:

коробка передач 3 + 1

коробка передач 3 + 1

коробка передач 5 + 2

согласующего редуктора

1,36

0,947

1,0

коробки передач:

передачи вперед

1

2,460

2,460

3,840

2

1,430

1,430

2,270

3

0,700

0,700

1,500

4

 -

 -

1,055

5

 -

 -

0,625

передачи назад

1

1,600

1,600

6,070

2

-

-

1,670

главной передачи

4,100

3,727

3,417

колесной передачи

5,100

6,000

6,000

общее ведущего моста

20,910

22,364

20,500

редуктора электромотор-колеса

31,630

Колесный манипулятор БелАЗ-68201

Поливооросительная машина БелАЗ-7647

Тягач-буксировщик

БелАЗ-7426

Тягач-буксировщик

БелАЗ-74242

Подвеска

:

_{Балансирная для управляемой оси и жесткая - для ведущего моста}

_{зависимая для передней оси и ведущего моста, на гидро-пневматических (масло и азот) цилиндрах}

_{независимая для передних колес и зависимая для задних, на гидропневматических (масло и азот) цилиндрах}

Ход поршня цилиндра:

Колесный манипулятор БелАЗ-68201

Поливооросительная машина БелАЗ-7647

Тягач-буксировщик

БелАЗ-7426

Тягач-буксировщик

БелАЗ-74242

переднего

265 мм

265 мм

320 мм

заднего

265 мм

265 мм

290 мм

Шины

:

диагональные или радиальные

Рулевое управление

:

гидрообъемное с аварийным энергетическим источником.

_{аварийный привод от пневмогидроаккумуляторов}

Тормоза

:

Колесный манипулятор БелАЗ-68201

Поливооросительная машина БелАЗ-7647

Тягач-буксировщик

БелАЗ-7426

Тягач-буксировщик

БелАЗ-74242

Рабочие

_{Тормозные механизмы колодочные, барабан-ного типа на ведущем мосту.}

Тормозные механизмы колодочные, барабанного типа для всех колес.

Привод

пневматичес­кий

пневматичес­кий, раздель­ный для передних и задних колес.

_{гидравлический, раздель­ный для передних и задних колес.}

Стояночный

Тормозной механизм колодочный, постоянно замкнутого типа на веду­щем валу главной передачи.

_{Тормозные механизмы колодочные, постоянно замкнутого типа на валах тяговых электродвигателей.}

Запасной

Используется стояночный тормоз

Используется стояночный и исправ­ный контур рабочих тормозов

_{Используется стояночный с дополнительным пневматическим усилением тормозного момента}

Тормоз-замедлитель

Гидродинамический, на ведущем ва­лу коробки передач, управление – электрогидравлическое.

_{Электродинамическое торможение тяговыми электродвигателями в генераторном режиме с принудительным охлаждение тормозных резисторов}

Комплектация по заказу

Сухие однодисковые тормоза, с гидроприводом передних колес.

Многодисковые маслоохлаждаемые тормоза задних колес

Гидросистема

:

Объединенная для рулевого управления и рабочего оборудования.

Колесный манипулятор БелАЗ-68201

Поливооросительная машина БелАЗ-7647

Тягач-буксировщик

БелАЗ-7426

Тягач-буксировщик

БелАЗ-74242

Давление в системе рулевого управления

12,5МПа

12,5МПа

12,5МПа

13,5 МПа

Кабина

:

_{соответствует требованиям стандартов, устанавливающих уровни внутреннего шума, вибрации, концентрации вредных веществ и запыленности воздуха.}

_{по заказу устанавливается система кондиционирования или подогрева воздуха.}

Рама

:

_{сварная из высокопроч-ной низколегированной стали.}

_{сварная из высокопрочной низколегированной стали. Продольные лонжероны коробчатого сечения переменной высоты соединены между собой поперечинами.}
