1.4.Тяговые и тормозные характеристики карьерных самосвалов. Определение скорости и времени движения Определение скорости самосвала при движении на подъем:
найти массу машины с грузом по верхней горизонтальной шкале,
провести вниз линию до пересечения с наклонным лучом общего сопротивления (уклон + качение),
провести влево линию до пересечения с кривой тяговой характеристики,
провести вертикаль из полученной точки пересечения до нижней шкалы и определить скорость движения самосвала на данном уклоне.
Аналогично определяется скорость самосвала при движении на спуск - по тормозной характеристике.
Рисунок II‑10. Тяговая характеристика карьерного самосвала БелАЗ-7540А

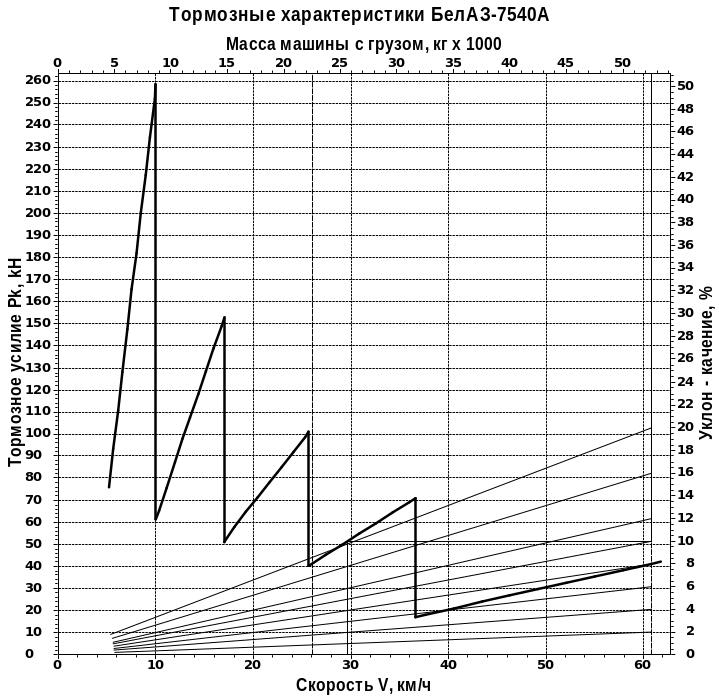

Рисунок II‑11.Тормозная характеристика карьерного самосвала БелАЗ-7540А
Рисунок II‑12. Карьерный самосвал БелАЗ-7540А. Время движения с грузом

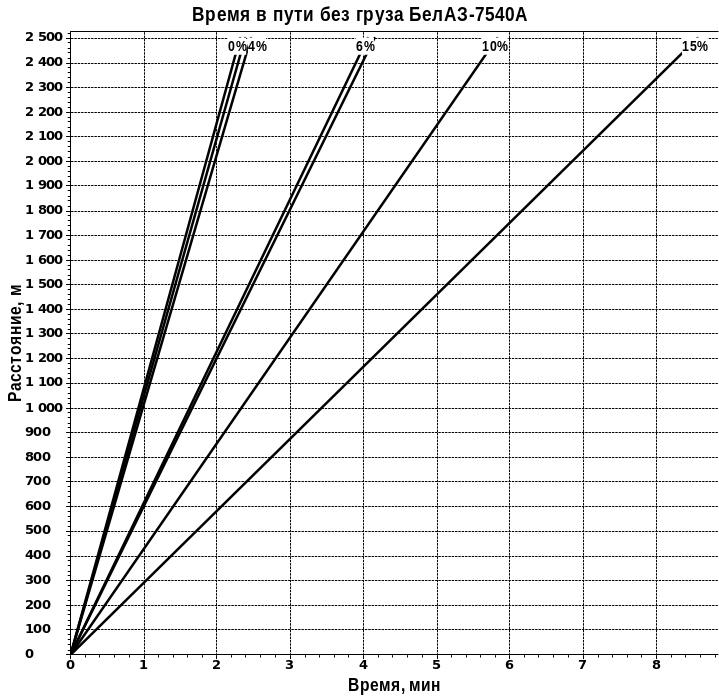

Рисунок II‑13. Карьерный самосвал БелАЗ-7540А. Время движения без груза

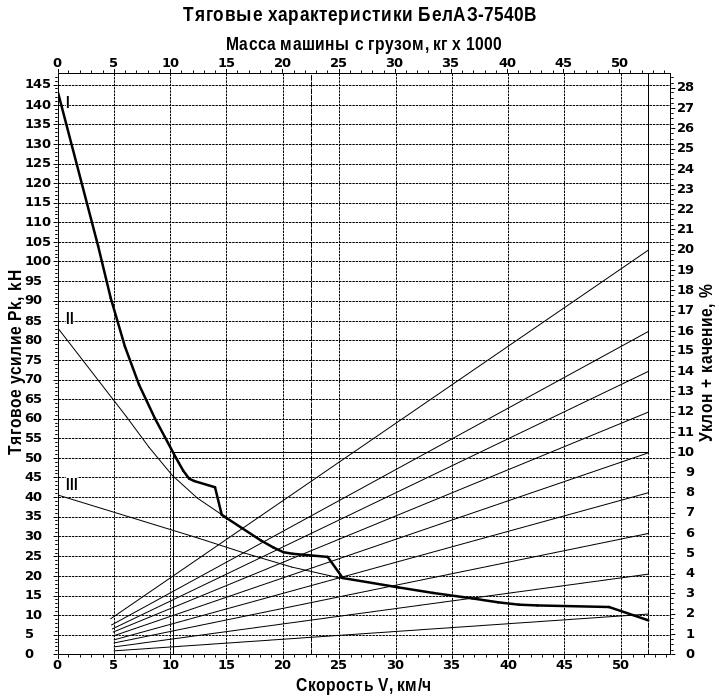

Рисунок II‑14. Тяговая характеристика карьерного самосвала БелАЗ-7540B

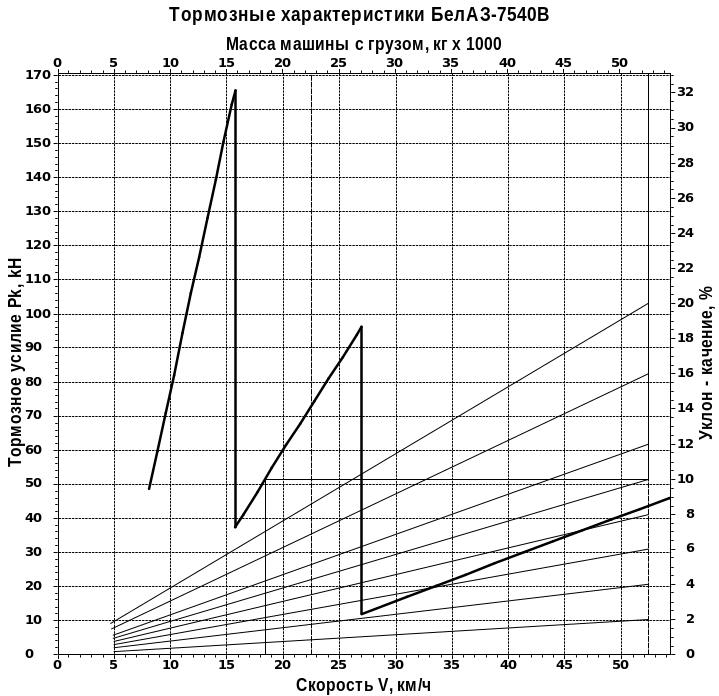

Рисунок II‑15. Тормозная характеристика карьерного самосвала БелАЗ-7540В

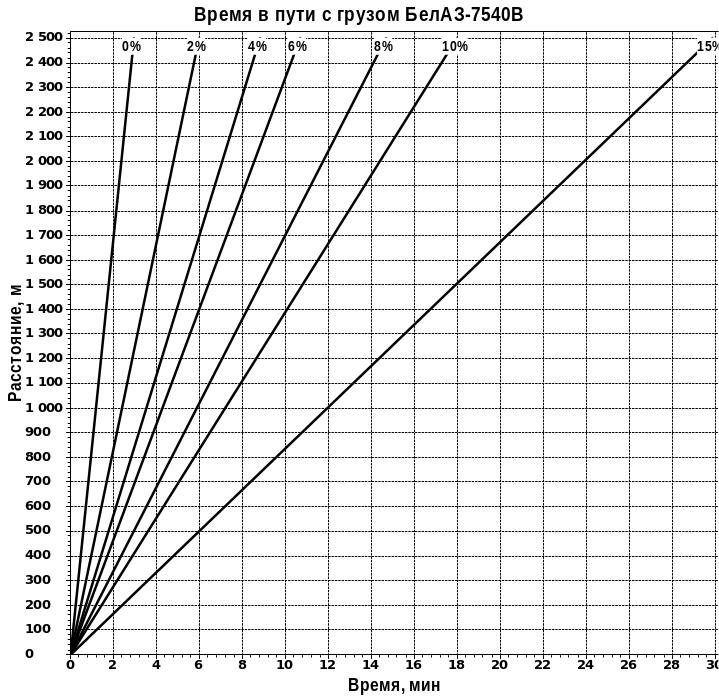

Рисунок II‑16. Карьерный самосвал БелАЗ-7540B. Время движения с грузом

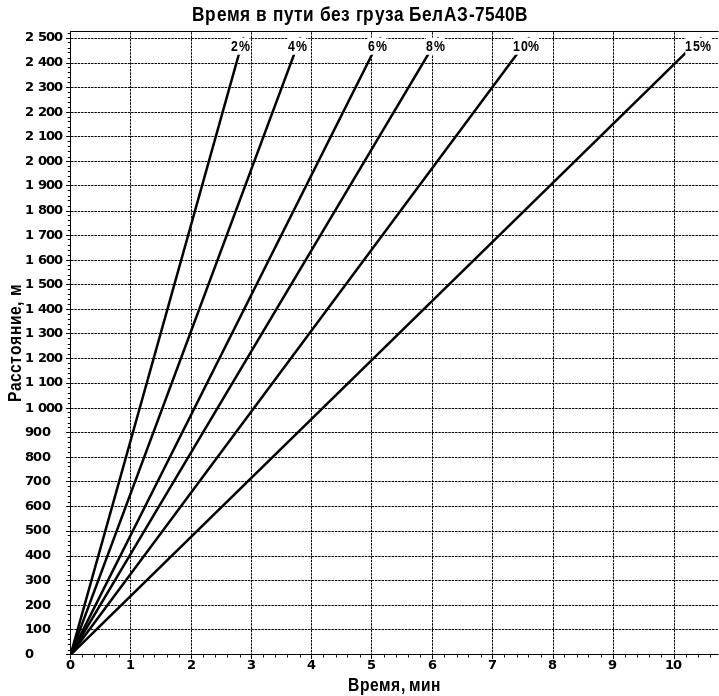

Рисунок II‑17. Карьерный самосвал БелАЗ-7540B. Время движения без груза

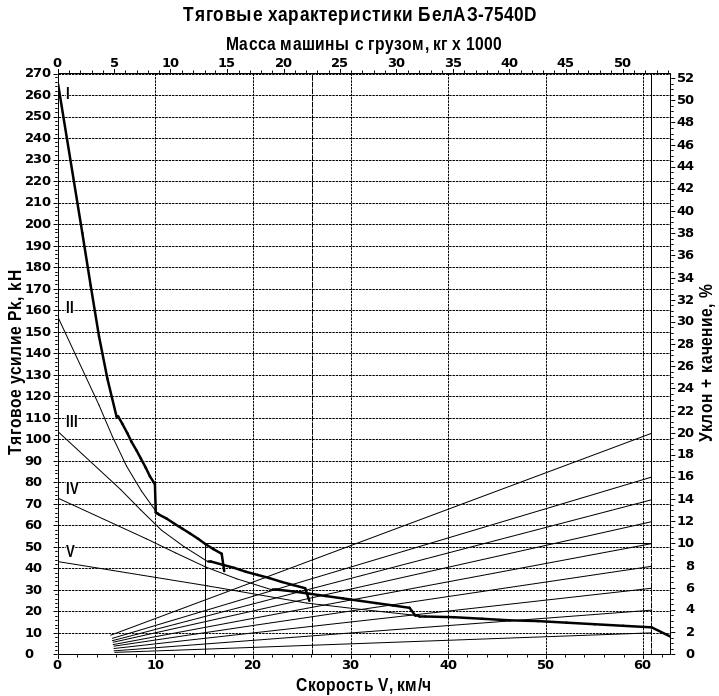

Рисунок II‑18. Тяговая характеристика карьерного самосвала БелАЗ-7540D
Рисунок II‑19. Тормозная характеристика карьерного самосвала БелАЗ-75471
Рисунок II‑20. Карьерный самосвал БелАЗ-7540D. Время движения с грузом

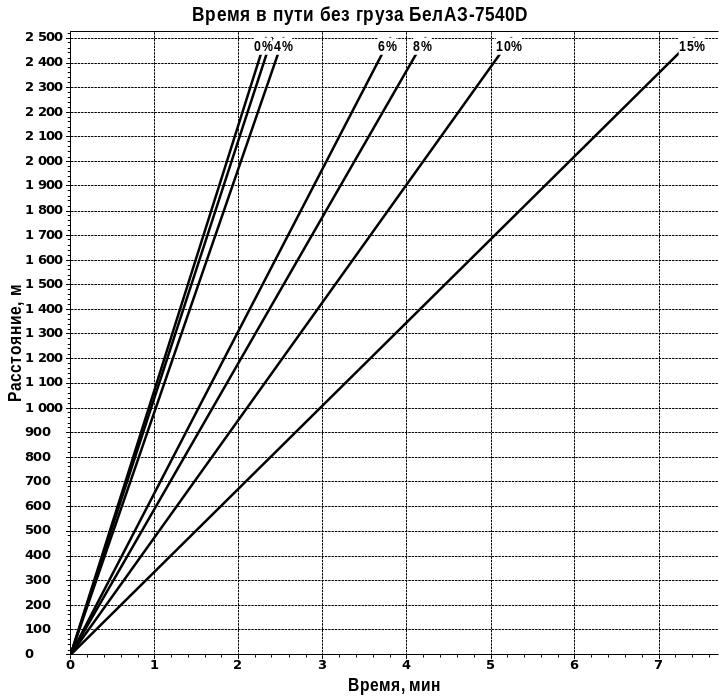

Рисунок II‑21. Карьерный самосвал БелАЗ-7540D. Время движения без груза

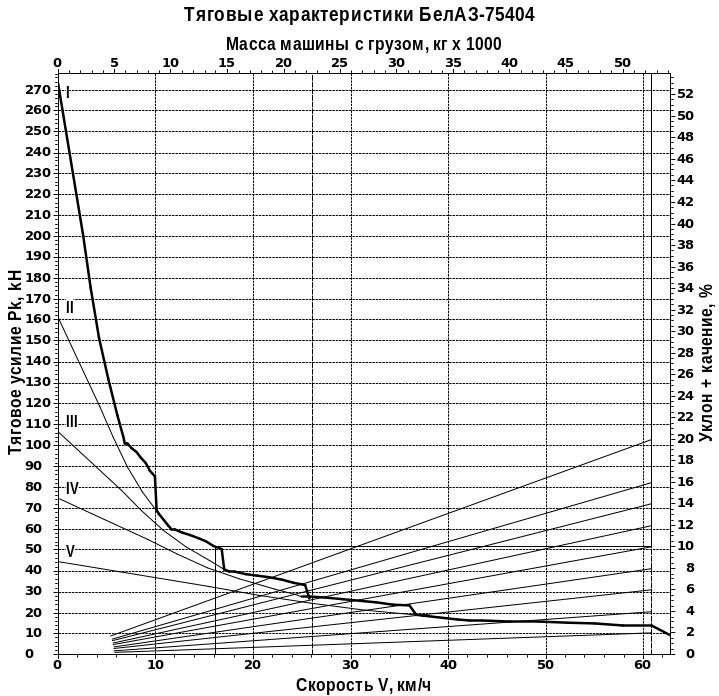

Рисунок II‑22. Тяговая характеристика карьерного самосвала БелАЗ-75404
Рисунок II‑23. Тормозная характеристика карьерного самосвала БелАЗ-75404

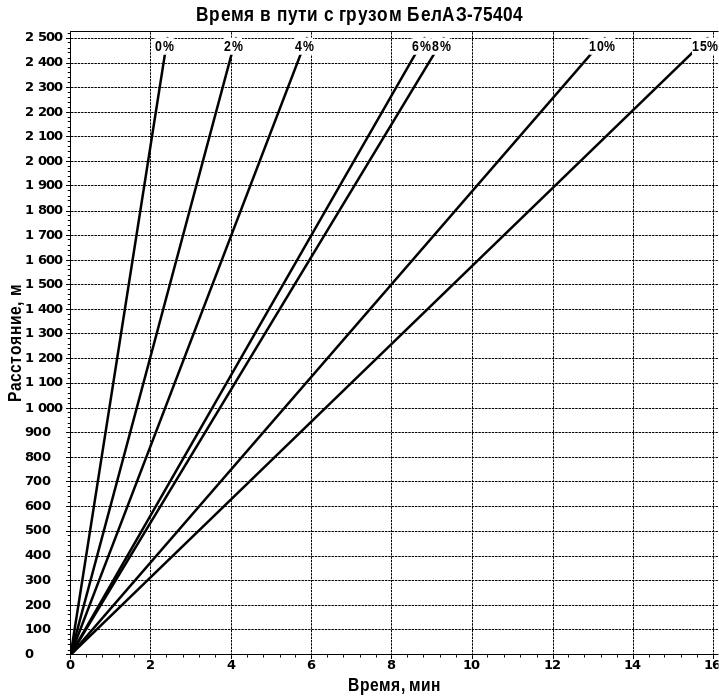

Рисунок II‑24. Карьерный самосвал БелАЗ-75404. Время движения с грузом
Рисунок II‑25. Карьерный самосвал БелАЗ-75404. Время движения без груза

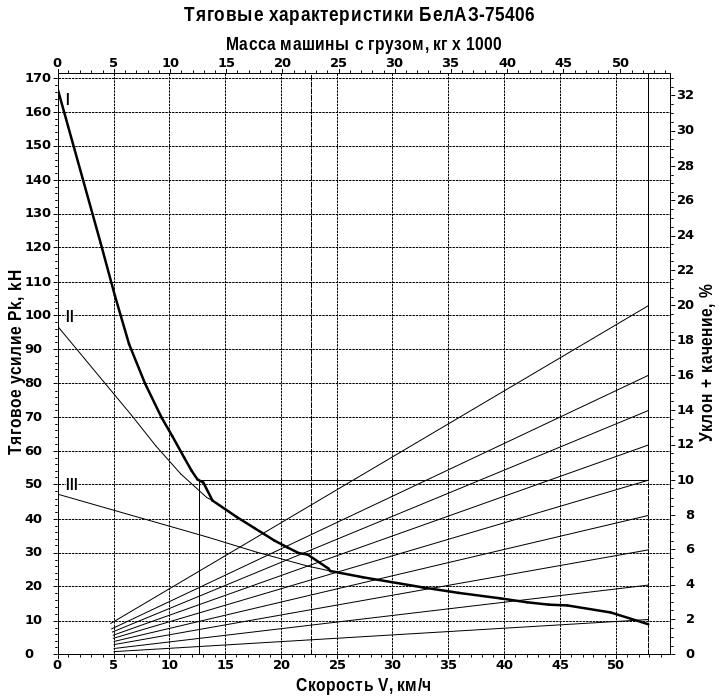

Рисунок II‑26. Тяговая характеристика карьерного самосвала БелАЗ-75406

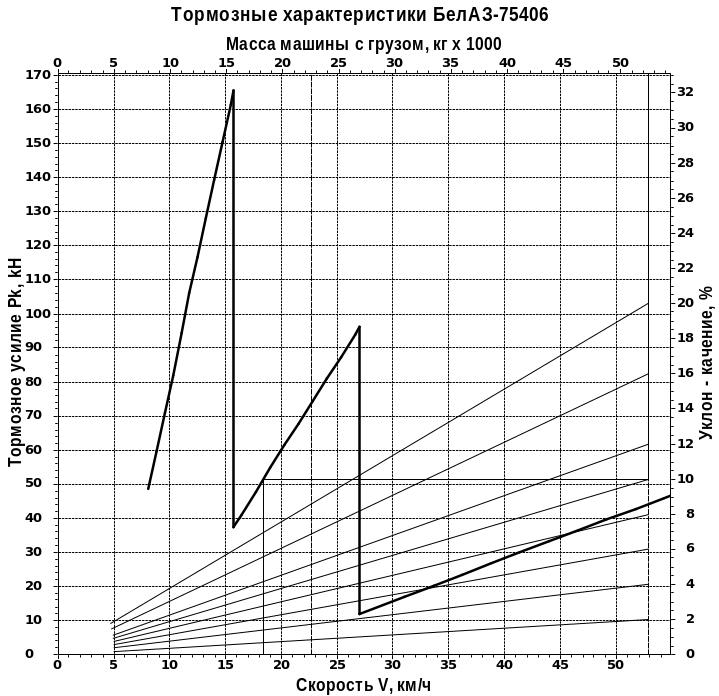

Рисунок II‑27. Тормозная характеристика карьерного самосвала БелАЗ-75406
Рисунок II‑28. Карьерный самосвал БелАЗ-75406. Время движения с грузом
Рисунок II‑29. Карьерный самосвал БелАЗ-75406. Время движения без груза

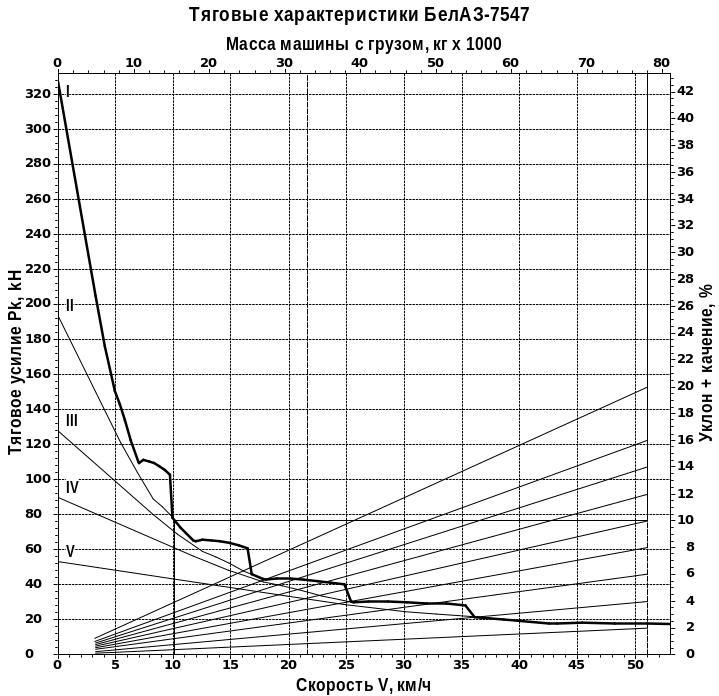

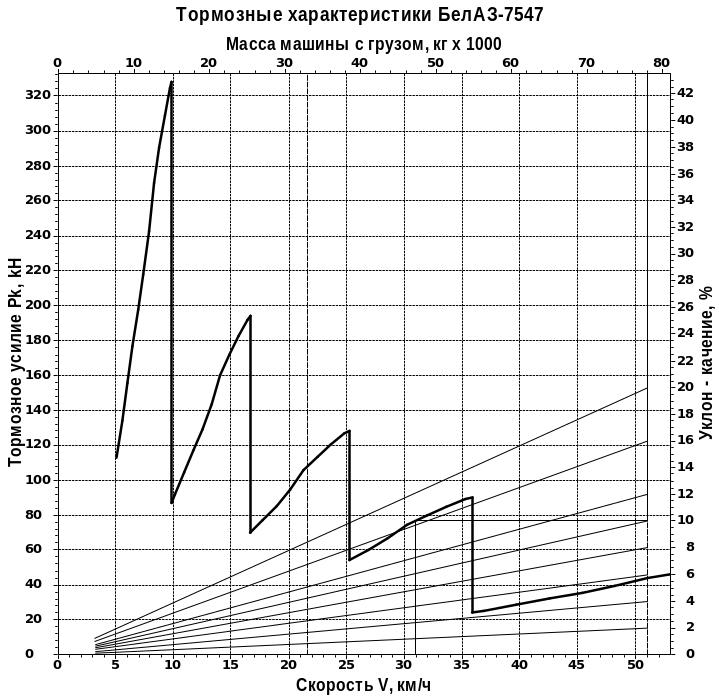

Рисунок II‑30. Тяговая характеристика карьерного самосвала БелАЗ-7547
Рисунок II‑31. Тормозная характеристика карьерного самосвала БелАЗ-75404

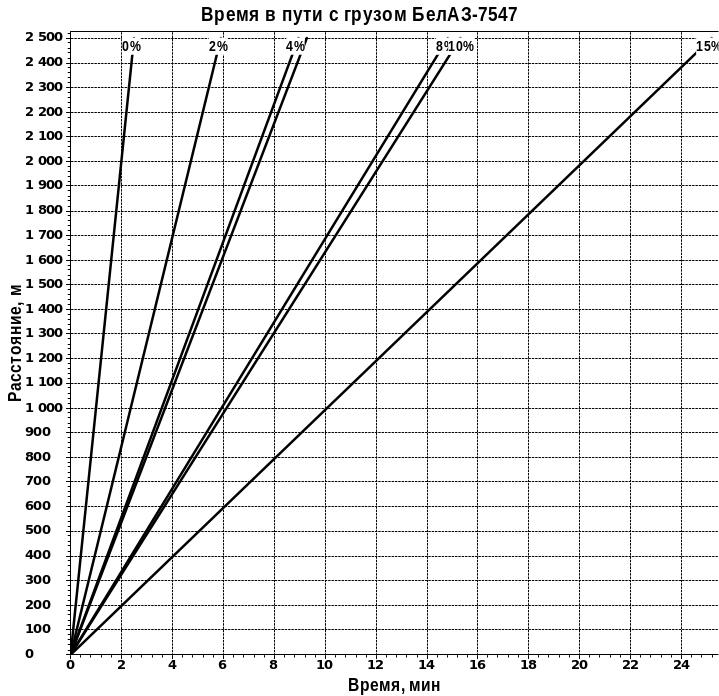

Рисунок II‑32. Карьерный самосвал БелАЗ-7547. Время движения с грузом

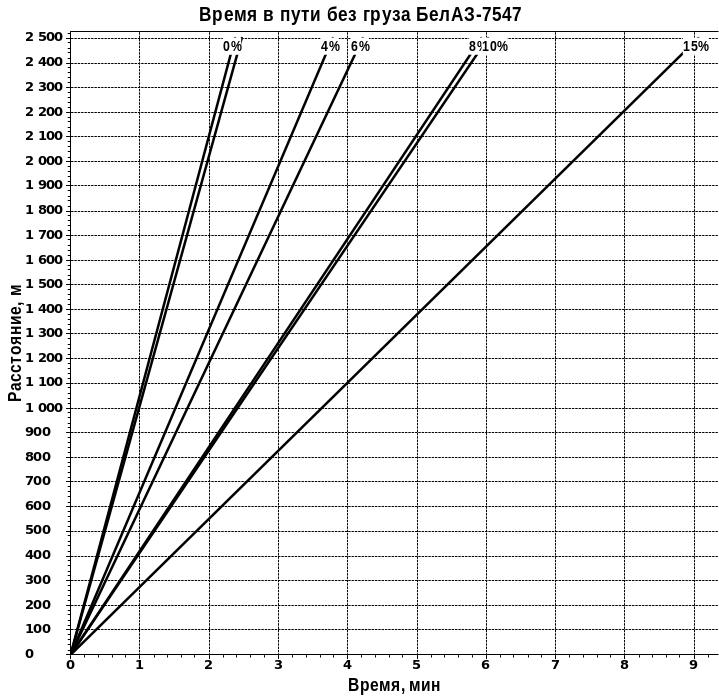

Рисунок II‑33. Карьерный самосвал БелАЗ-7547. Время движения без груза

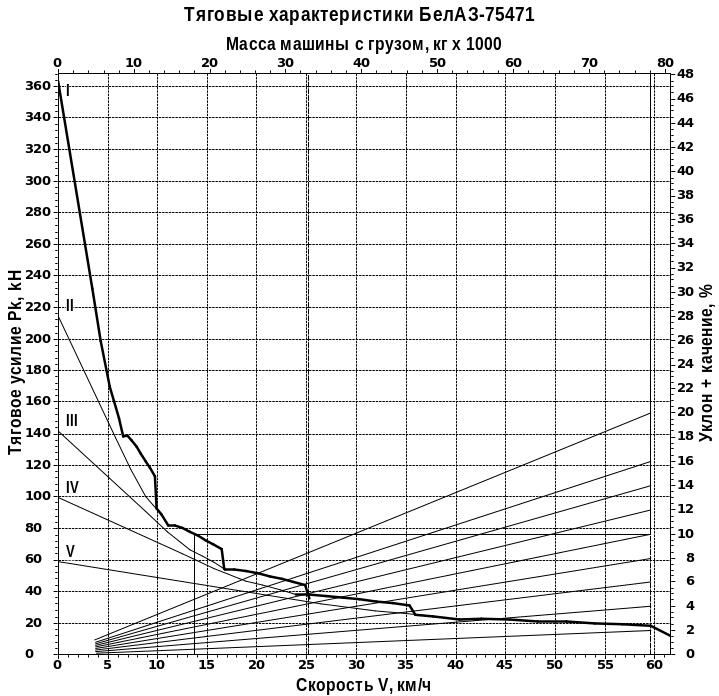

Рисунок II‑34. Тяговая характеристика карьерного самосвала БелАЗ-75471

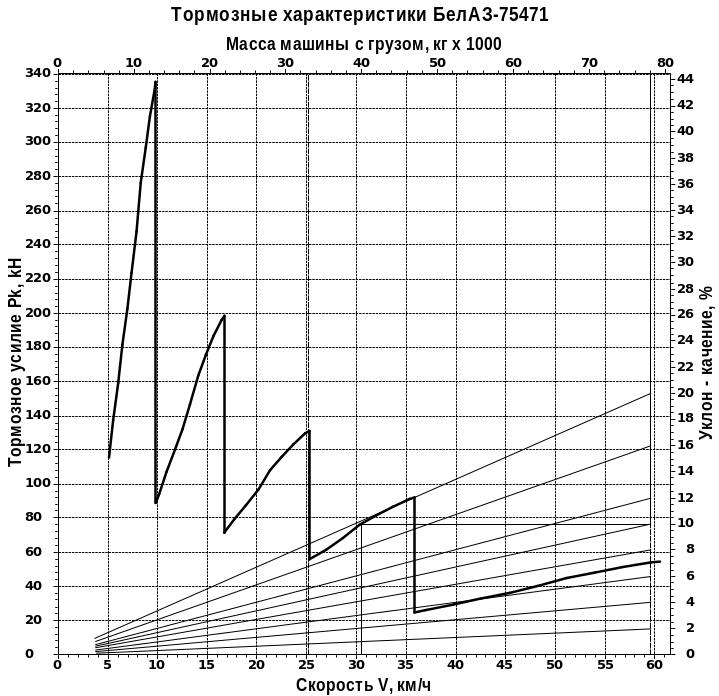

Рисунок II‑35. Тормозная характеристика карьерного самосвала БелАЗ-75471
Рисунок II‑36. Карьерный самосвал БелАЗ-75471. Время движения с грузом
Рисунок II‑37. Карьерный самосвал БелАЗ-75471. Время движения без груза

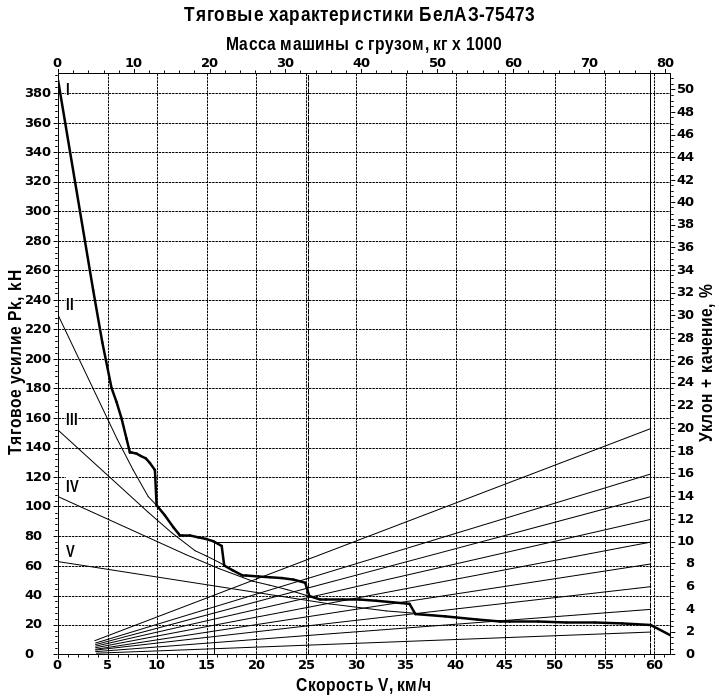

Рисунок II‑38. Тяговая характеристика карьерного самосвала БелАЗ-75473

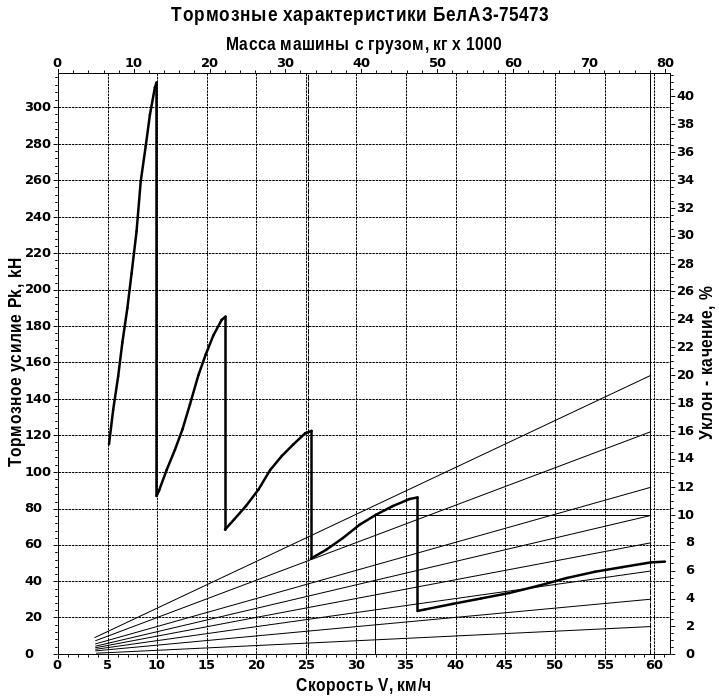

Рисунок II‑39. Тормозная характеристика карьерного самосвала БелАЗ-75473

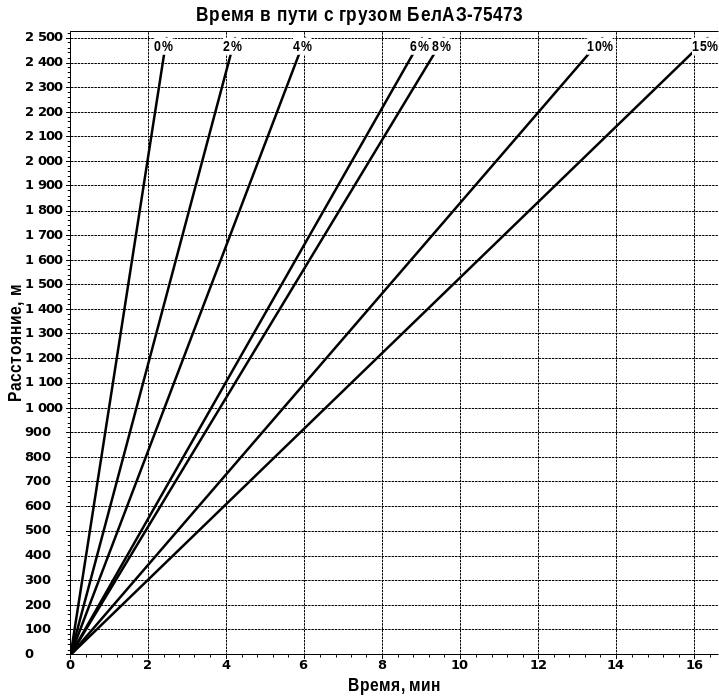

Рисунок II‑40. Карьерный самосвал БелАЗ-75473. Время движения с грузом
Рисунок II‑41. Карьерный самосвал БелАЗ-75473. Время движения без груза

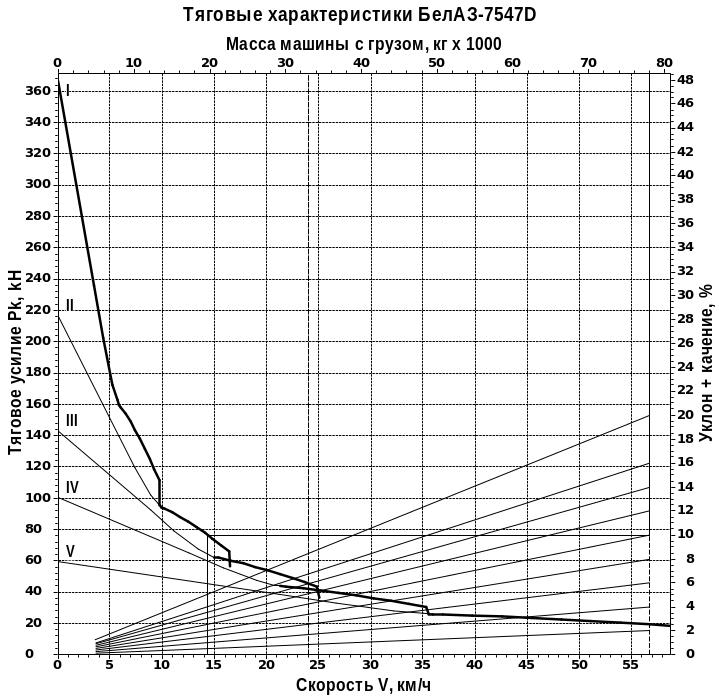

Рисунок II‑42. Тяговая характеристика карьерного самосвала БелАЗ-7547D
Рисунок II‑43. Тормозная характеристика карьерного самосвала БелАЗ-7547D

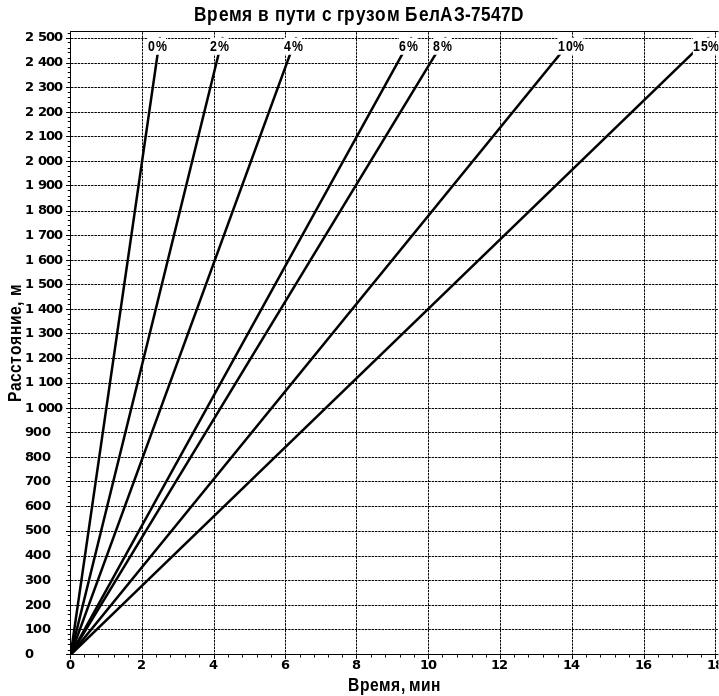

Рисунок II‑44. Карьерный самосвал БелАЗ-7547D. Время движения с грузом

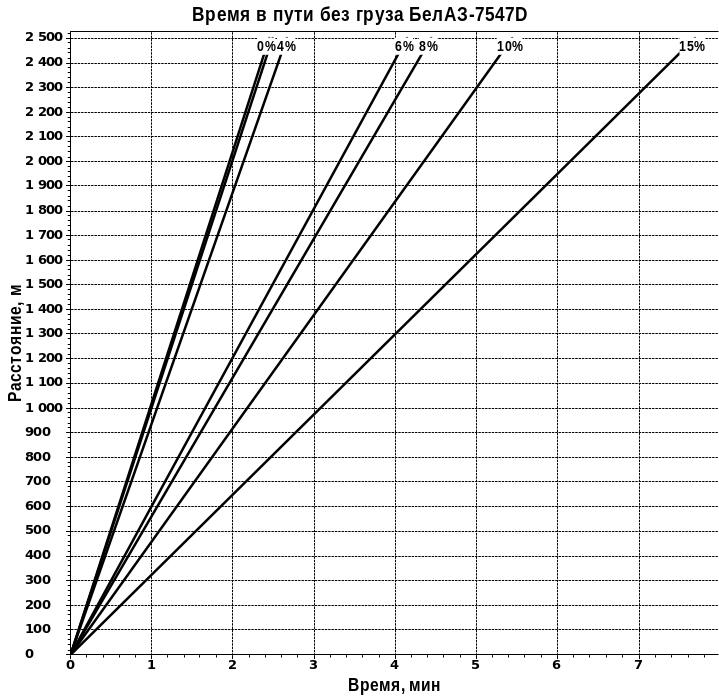

Рисунок II‑45. Карьерный самосвал БелАЗ-7547D. Время движения без груза

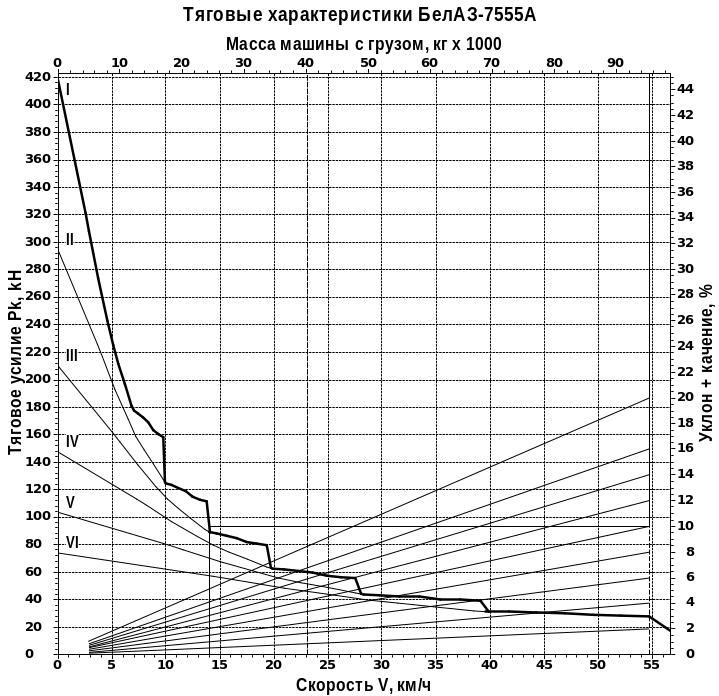

Рисунок II‑46. Тяговая характеристика карьерного самосвала БелАЗ-7555А
Рисунок II‑47. Тормозная характеристика карьерного самосвала БелАЗ-7555A

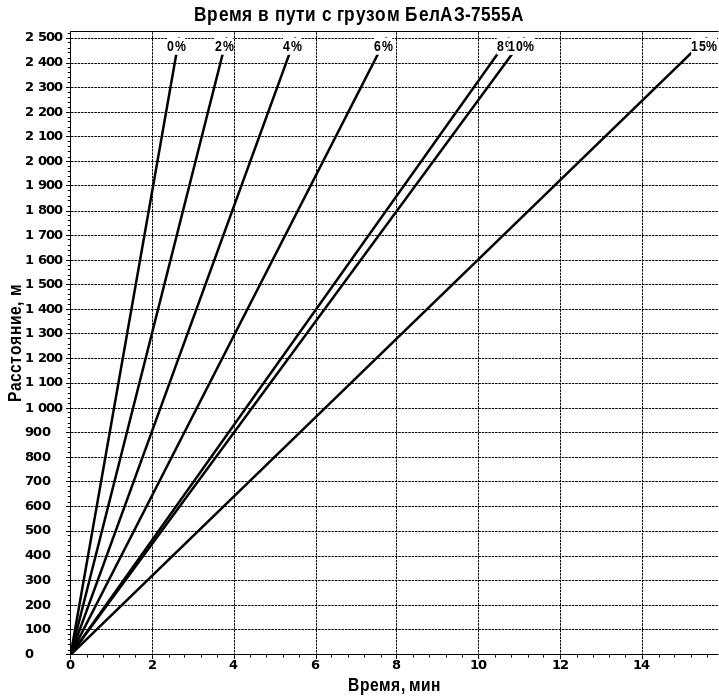

Рисунок II‑48. Карьерный самосвал БелАЗ-7555А. Время движения с грузом

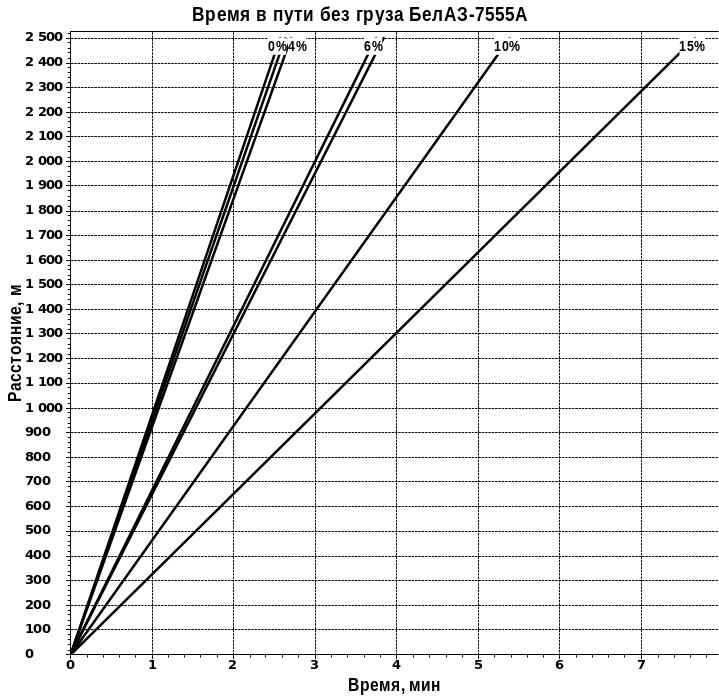

Рисунок II‑49. Карьерный самосвал БелАЗ-7555А. Время движения без груза
Рисунок II‑50. Тяговая характеристика карьерного самосвала БелАЗ-7555B

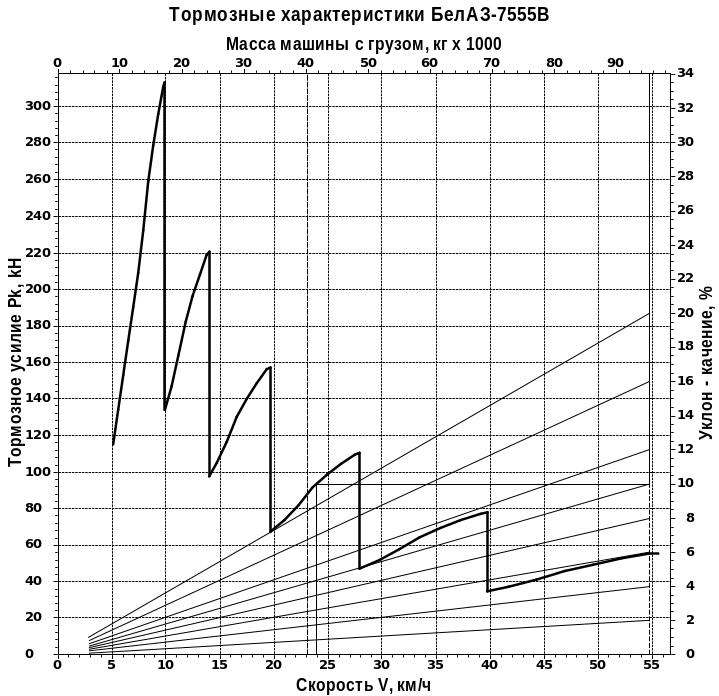

Рисунок II‑51. Тормозная характеристика карьерного самосвала БелАЗ-7555B

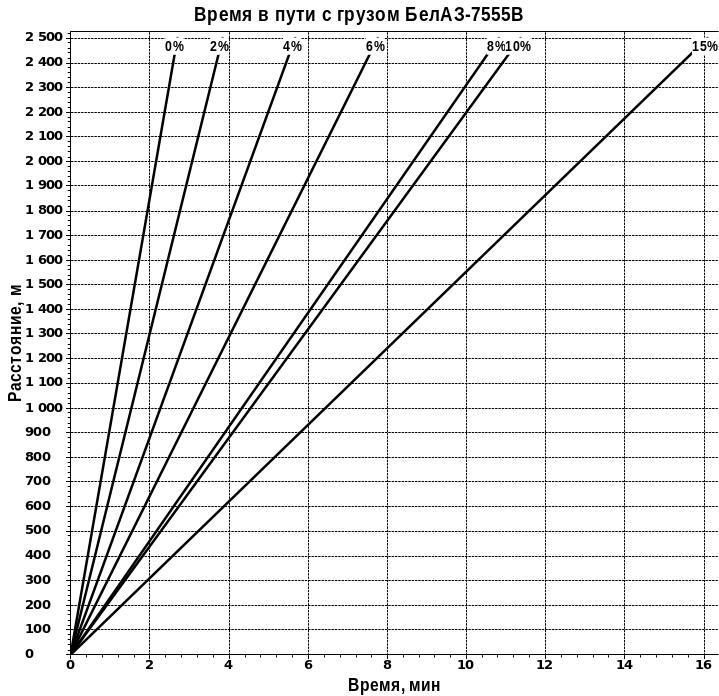

Рисунок II‑52. Карьерный самосвал БелАЗ-7555B. Время движения с грузом

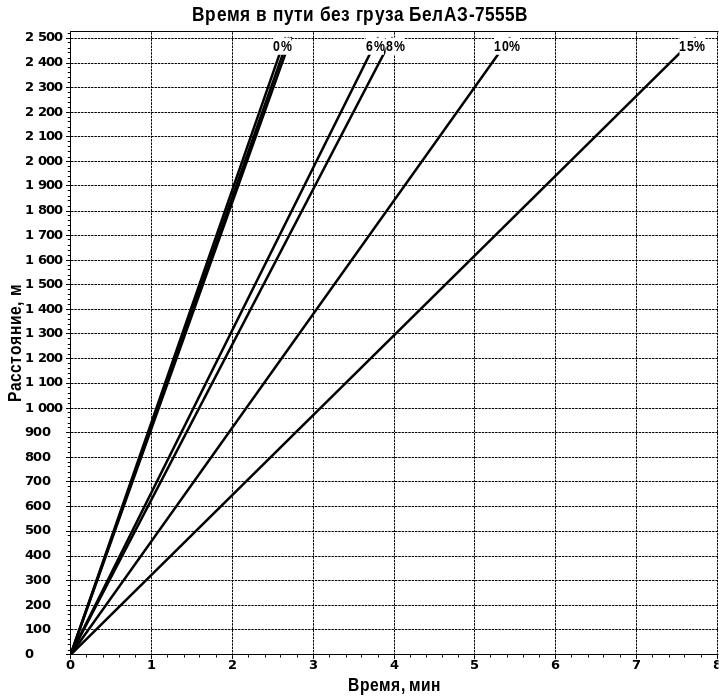

Рисунок II‑53. Карьерный самосвал БелАЗ-7555B. Время движения без груза

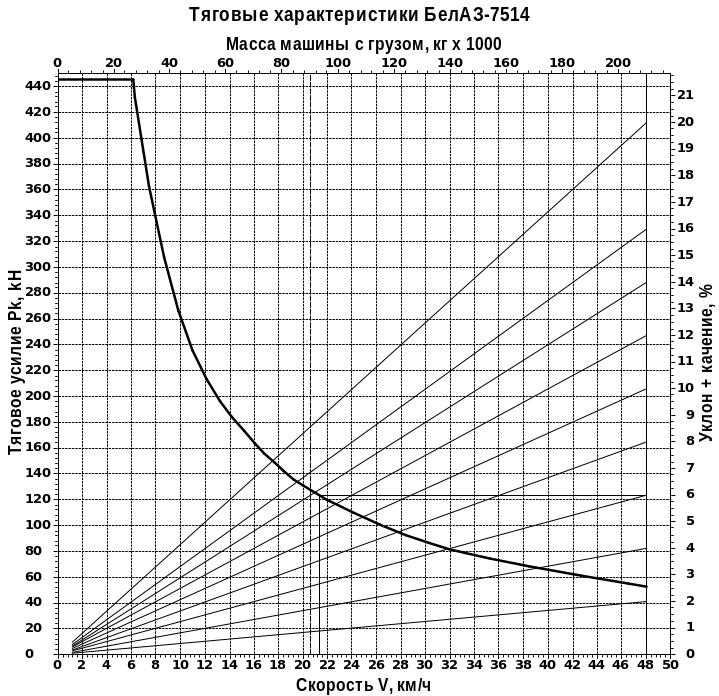

Рисунок II‑54. Тяговая характеристика карьерного самосвала БелАЗ-7514

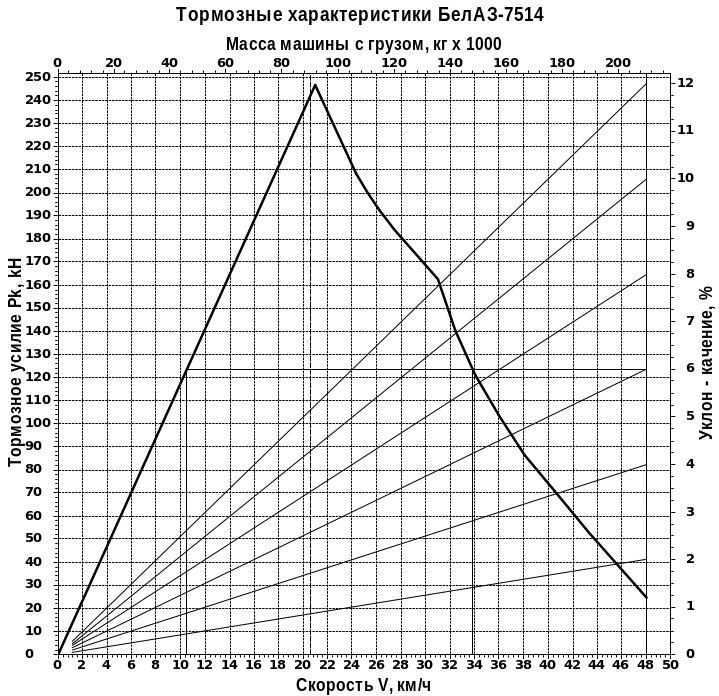

Рисунок II‑55. Тормозная характеристика карьерного самосвала БелАЗ-7514
Рисунок II‑56. Карьерный самосвал БелАЗ-7514. Время движения с грузом

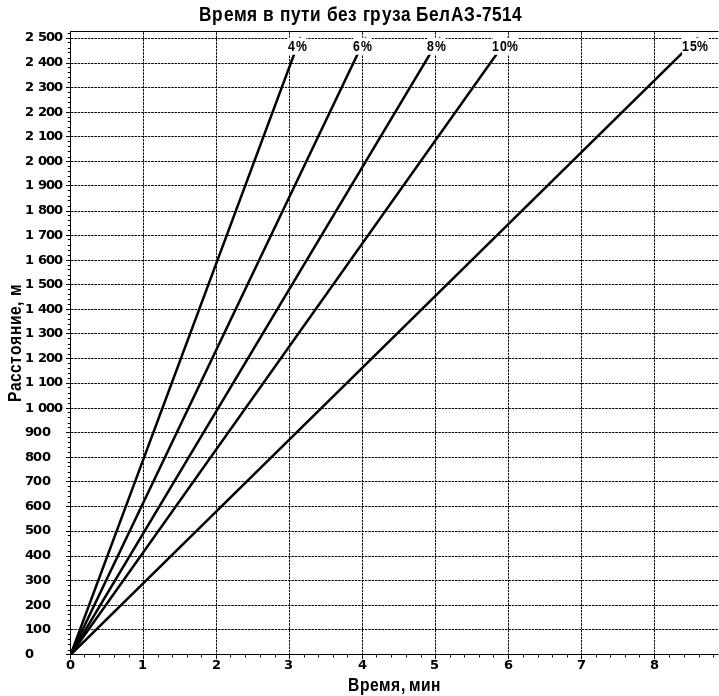

Рисунок II‑57. Карьерный самосвал БелАЗ-7514. Время движения без груза
Рисунок II‑58. Тяговая характеристика карьерного самосвала БелАЗ-75145

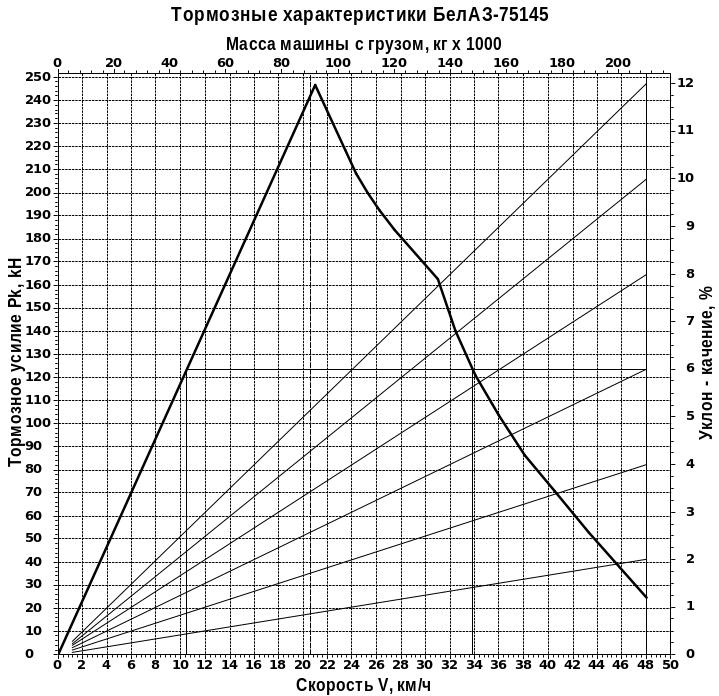

Рисунок II‑59. Тормозная характеристика карьерного самосвала БелАЗ-75145
Рисунок II‑60. Карьерный самосвал БелАЗ-75145. Время движения с грузом

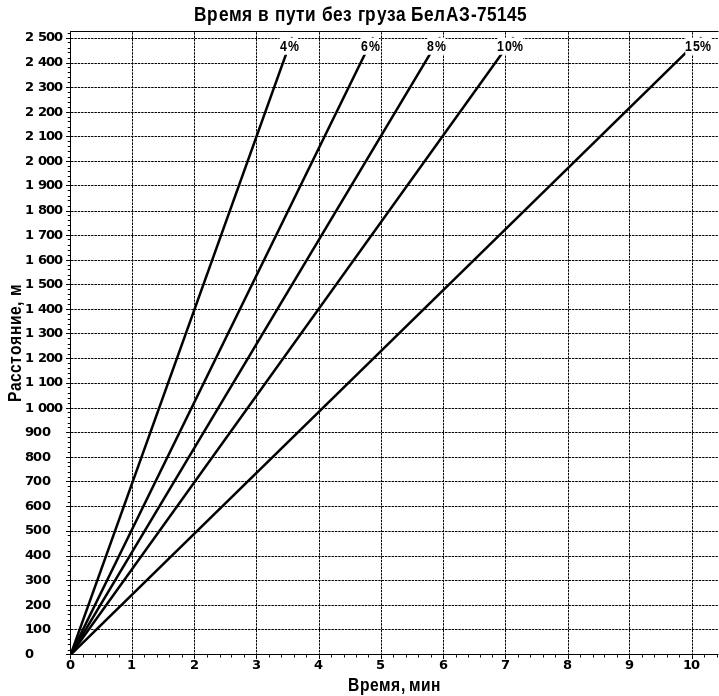

Рисунок II‑61. Карьерный самосвал БелАЗ-75145. Время движения без груза

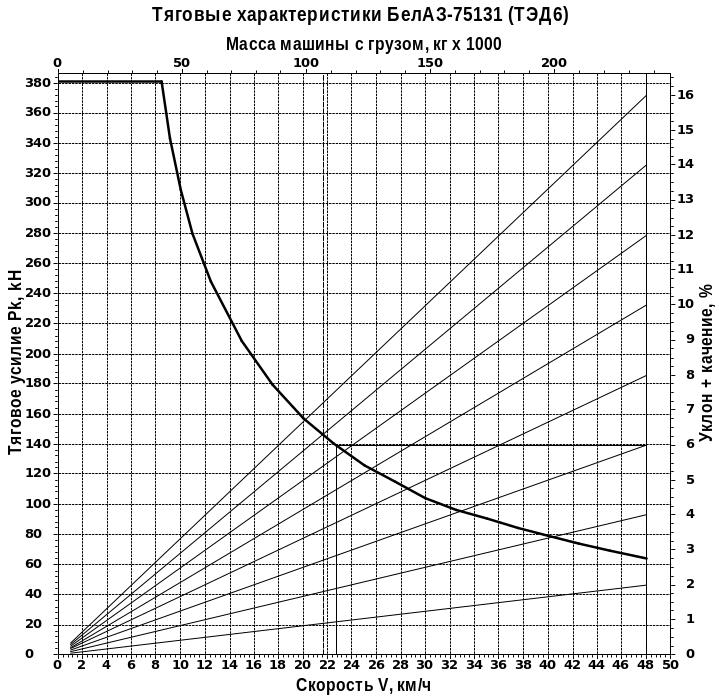

Рисунок II‑62. Тяговая характеристика карьерного самосвала БелАЗ-75131 (ТЭД6)
Рисунок II‑63. Тормозная характеристика карьерного самосвала БелАЗ-75131 (ТЭД6)

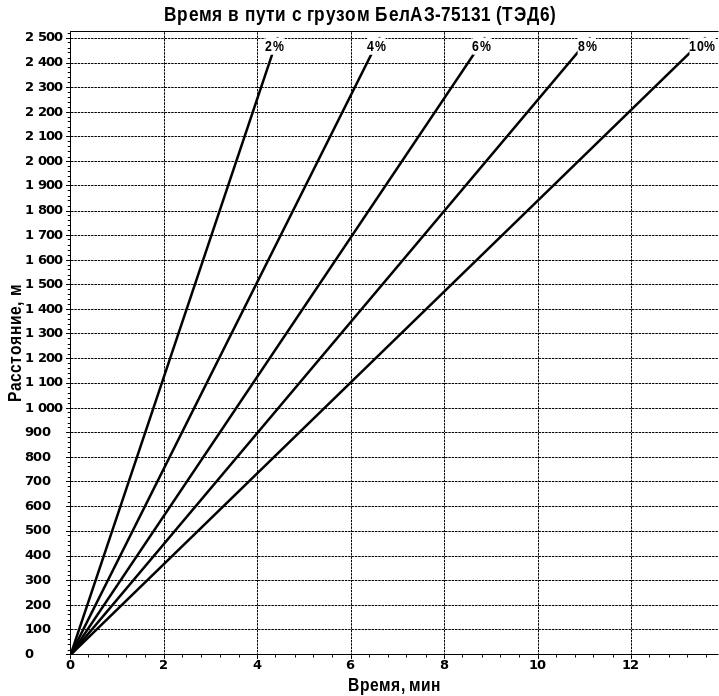

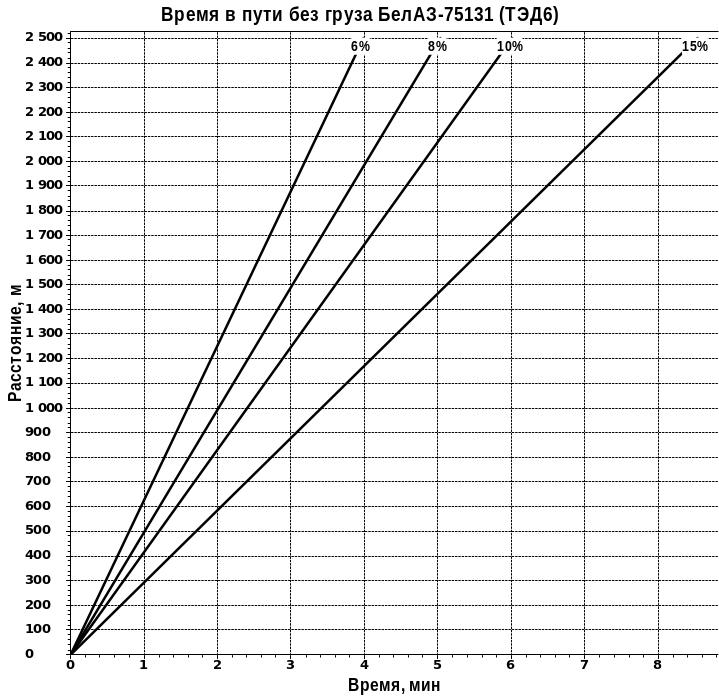

Рисунок II‑64. Карьерный самосвал БелАЗ-75131 (ТЭД6). Время движения с грузом
Рисунок II‑65. Карьерный самосвал БелАЗ-75131 (ТЭД6). Время движения без груза

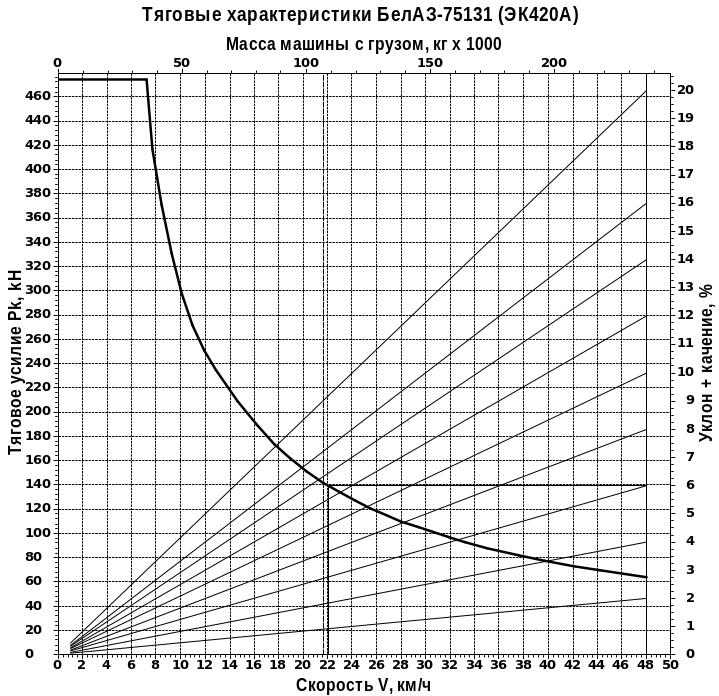

Рисунок II‑66. Тяговая характеристика карьерного самосвала БелАЗ-75131 (ЭК420А)

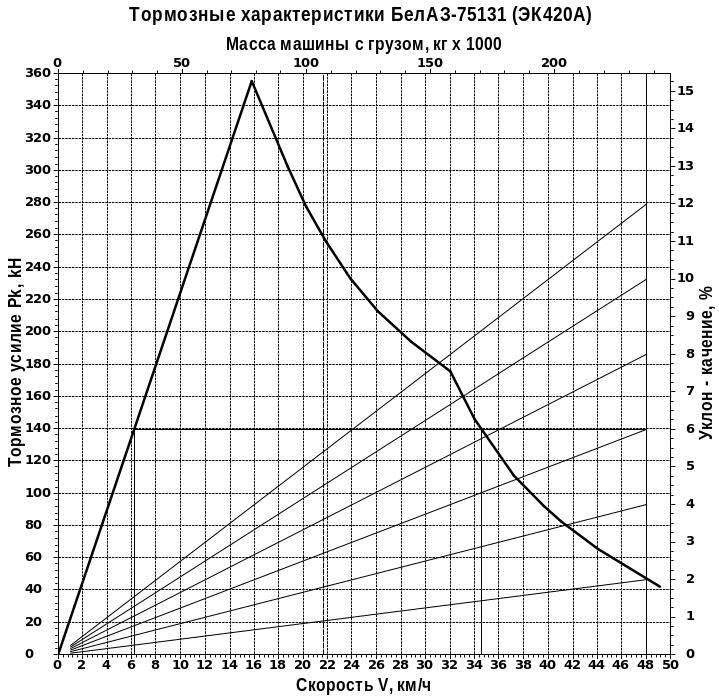

Рисунок II‑67. Тормозная характеристика карьерного самосвала БелАЗ-75131 (ЭК420А)

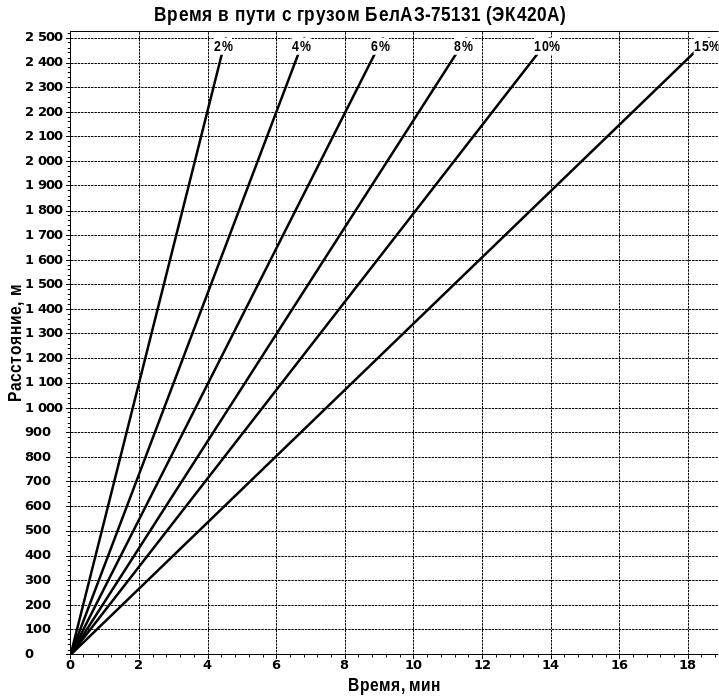

Рисунок II‑68. Карьерный самосвал БелАЗ-75131 (ЭК420А). Время движения с грузом

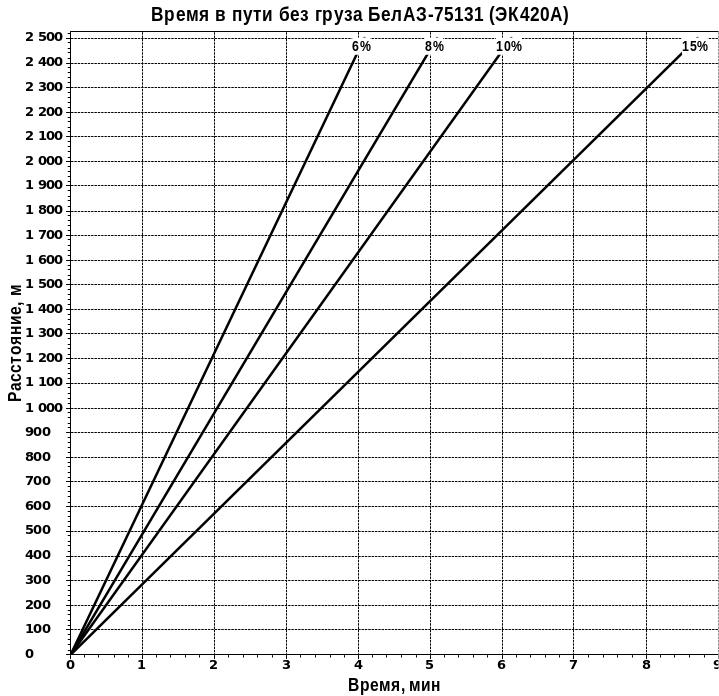

Рисунок II‑69. Карьерный самосвал БелАЗ-75131 (ЭК420А). Время движения без груза
Рисунок II‑70. Тяговая характеристика карьерного самосвала БелАЗ-75132 (ТЭД6)

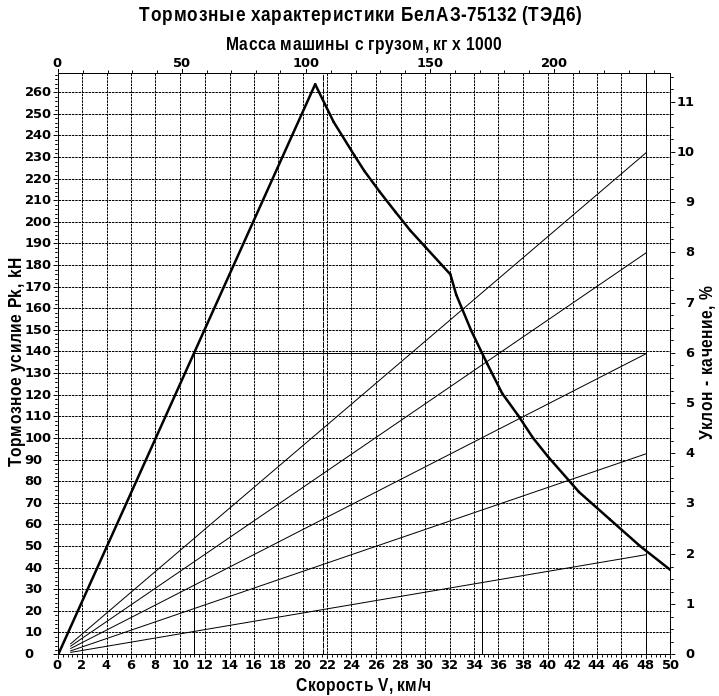

Рисунок II‑71. Тормозная характеристика карьерного самосвала БелАЗ-75132 (ТЭД6)
Рисунок II‑72. Карьерный самосвал БелАЗ-75132 (ТЭД6). Время движения с грузом

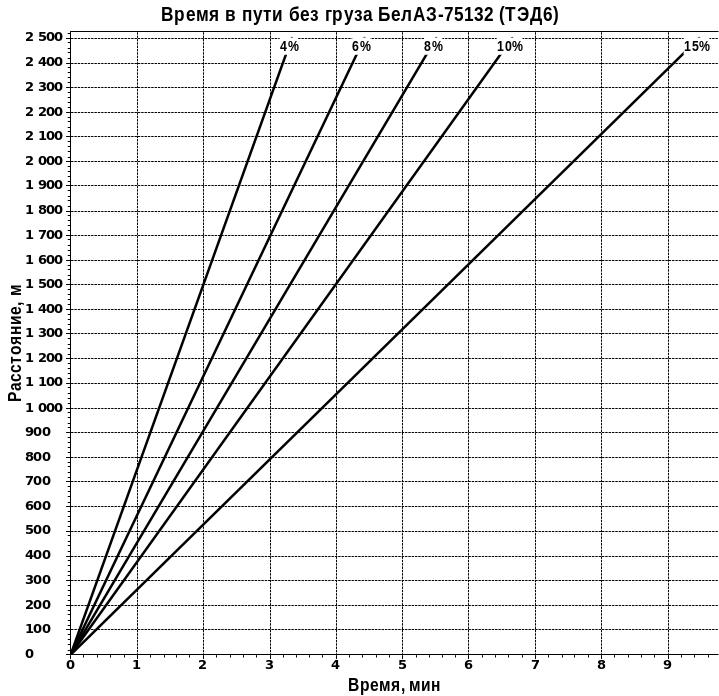

Рисунок II‑73. Карьерный самосвал БелАЗ-75132 (ТЭД6). Время движения без груза

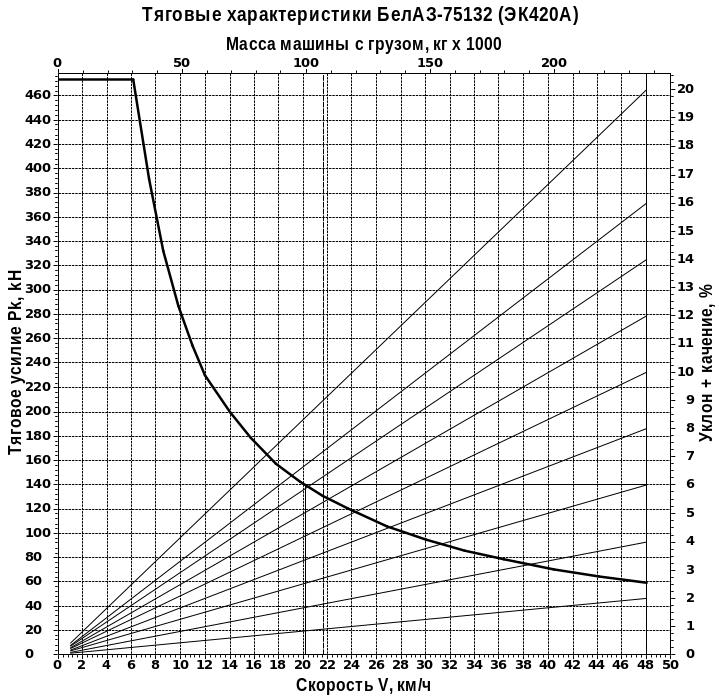

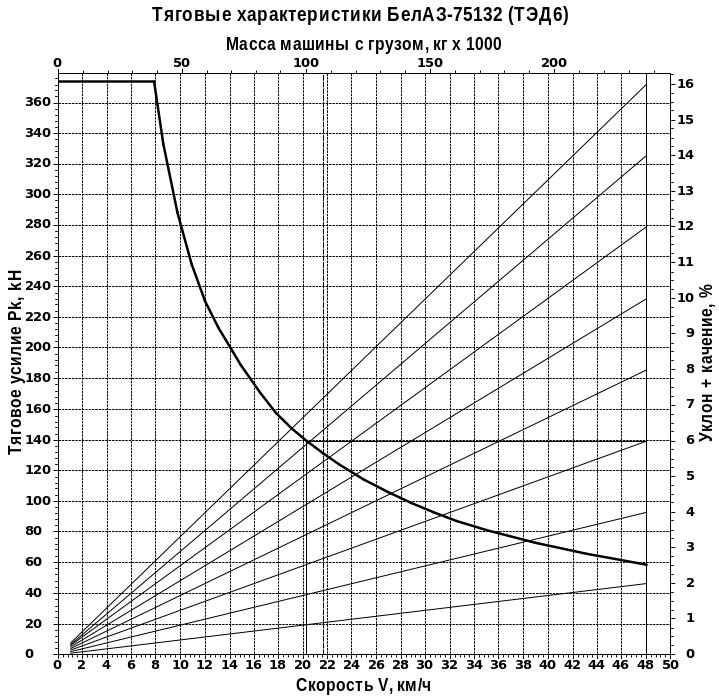

Рисунок II‑74. Тяговая характеристика карьерного самосвала БелАЗ-75132 (ЭК420А)
Рисунок II‑75. Тормозная характеристика карьерного самосвала БелАЗ-75132 (ЭК420А)

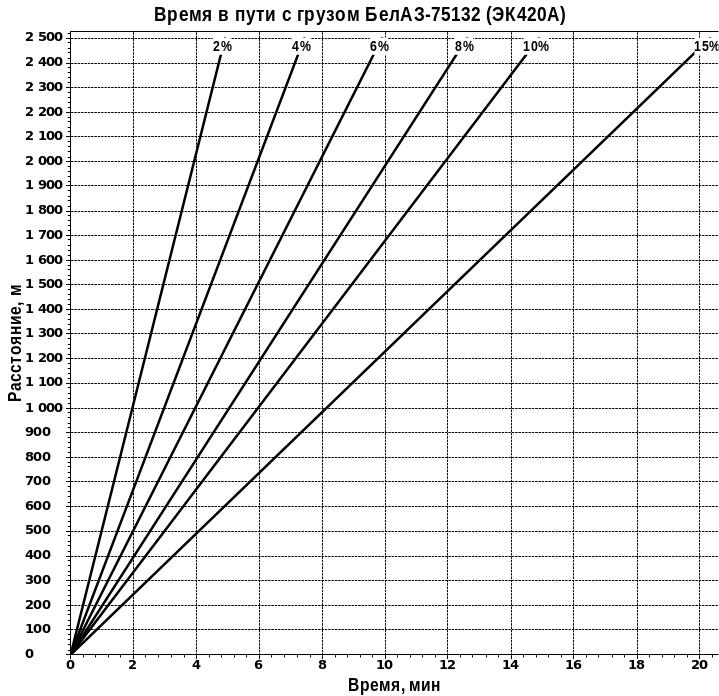

Рисунок II‑76. Карьерный самосвал БелАЗ-75132 (ЭК420А). Время движения с грузом
Рисунок II‑77. Карьерный самосвал БелАЗ-75132 (ЭК420А). Время движения без груза

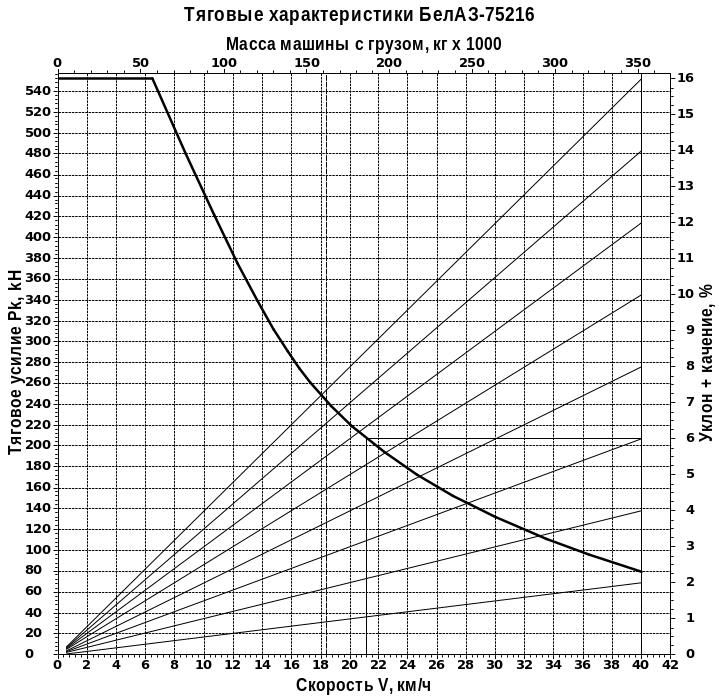

Рисунок II‑78. Тяговая характеристика карьерного самосвала БелАЗ-75216

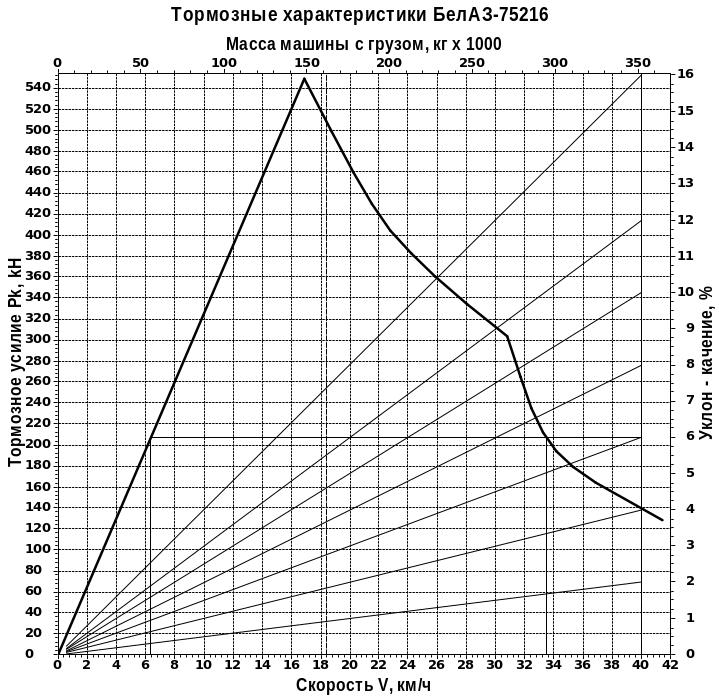

Рисунок II‑79. Тормозная характеристика карьерного самосвала БелАЗ-75216

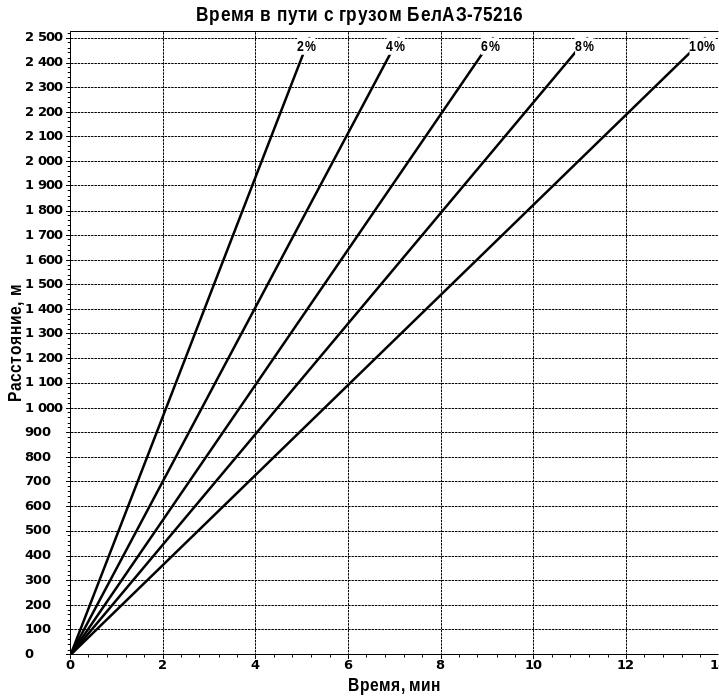

Рисунок II‑80. Карьерный самосвал БелАЗ-75216. Время движения с грузом

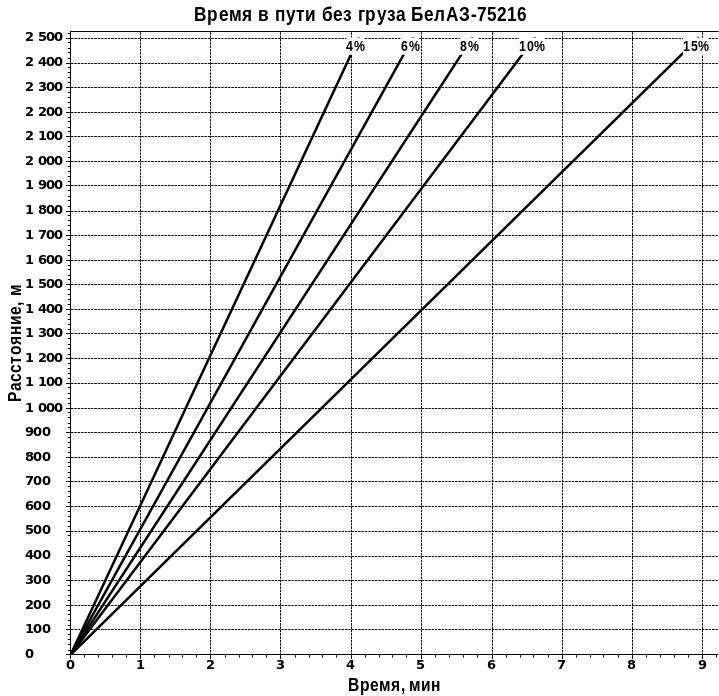

Рисунок II‑81. Карьерный самосвал БелАЗ-75216. Время движения без груза

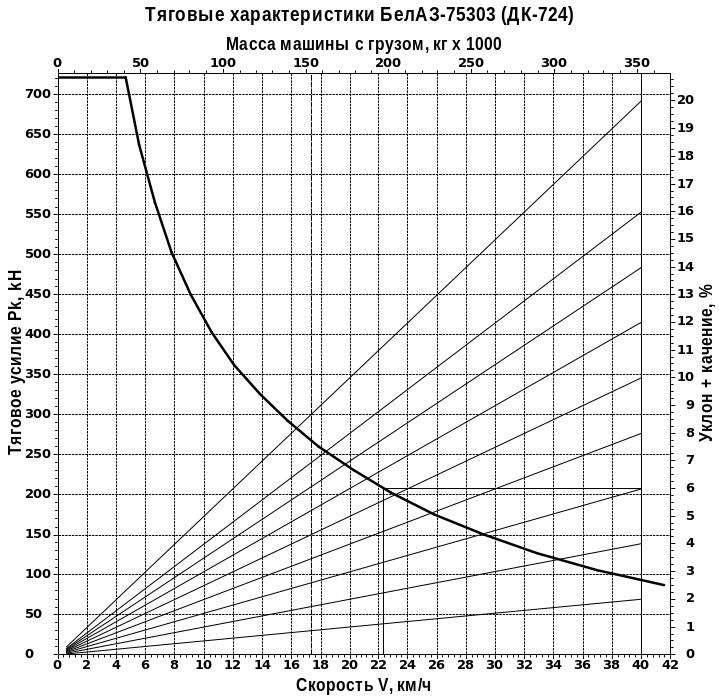

Рисунок II‑82. Тяговая характеристика карьерного самосвала БелАЗ-75303 (ДК-724)

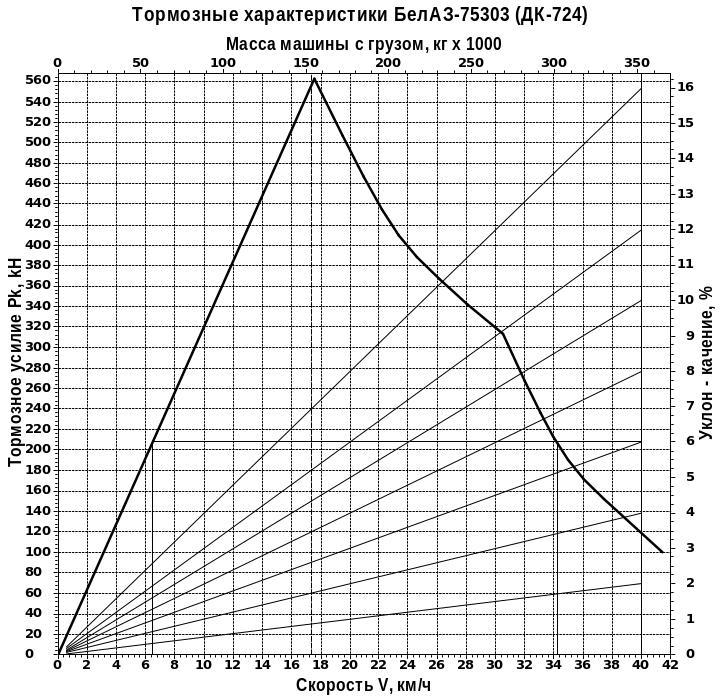

Рисунок II‑83. Тормозная характеристика карьерного самосвала БелАЗ-75303 (ДК-724)
Рисунок II‑84. Карьерный самосвал БелАЗ-75303 (ДК-724). Время движения с грузом

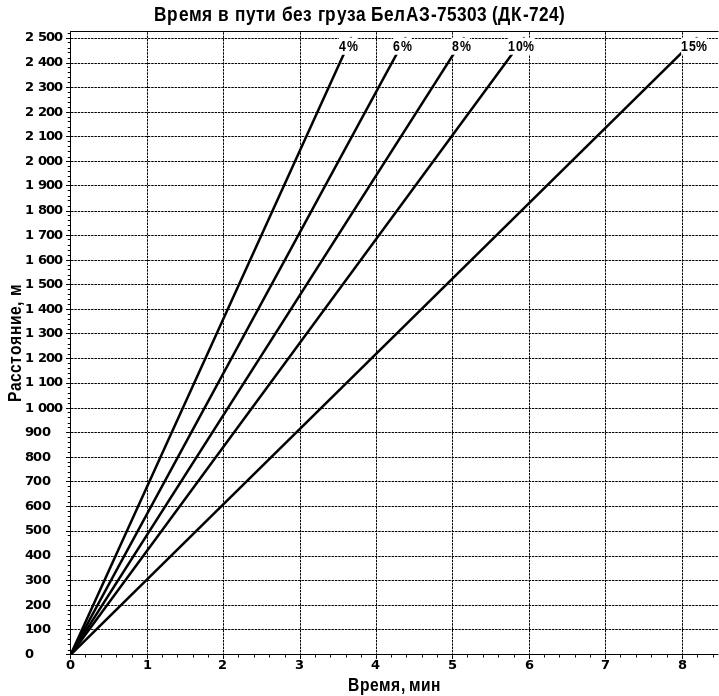

Рисунок II‑85. Карьерный самосвал БелАЗ-75303 (ДК-724). Время движения без груза

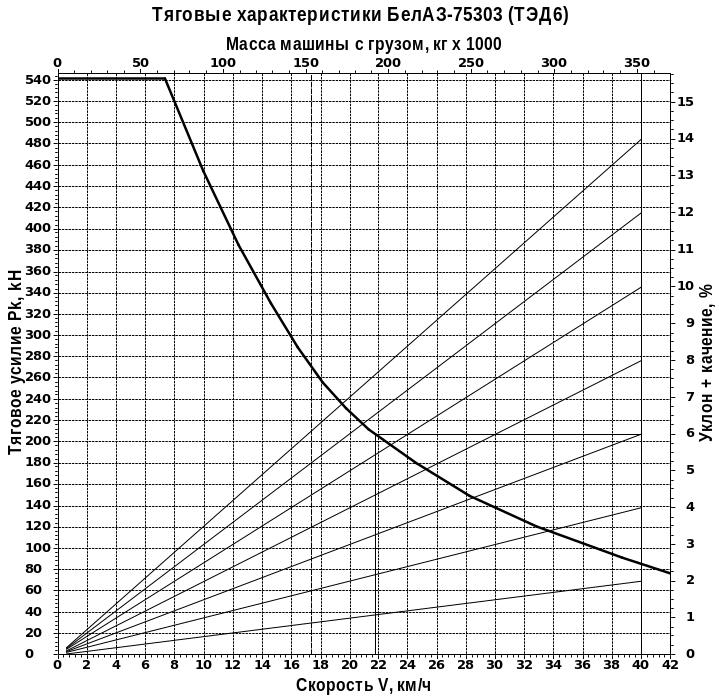

Рисунок II‑86. Тяговая характеристика карьерного самосвала БелАЗ-75303 (ТЭД6)

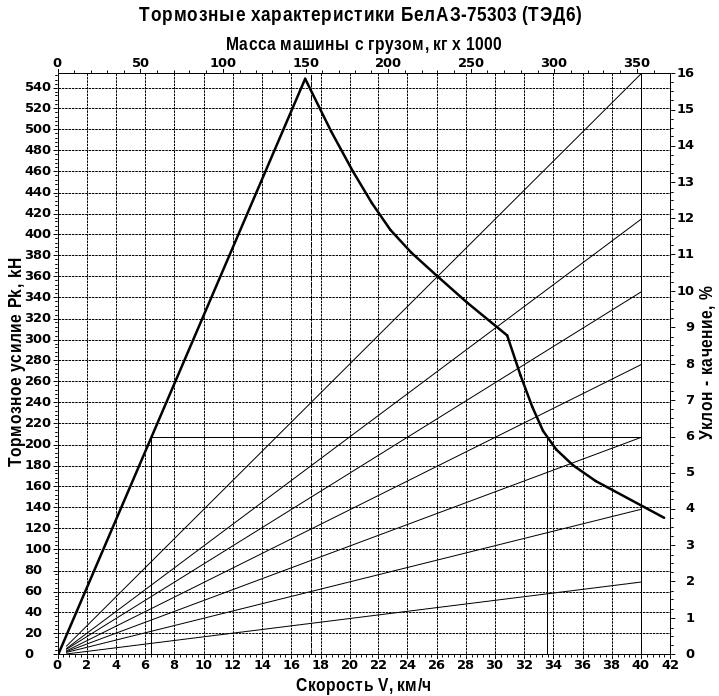

Рисунок II‑87. Тормозная характеристика карьерного самосвала БелАЗ-75303 (ТЭД6)

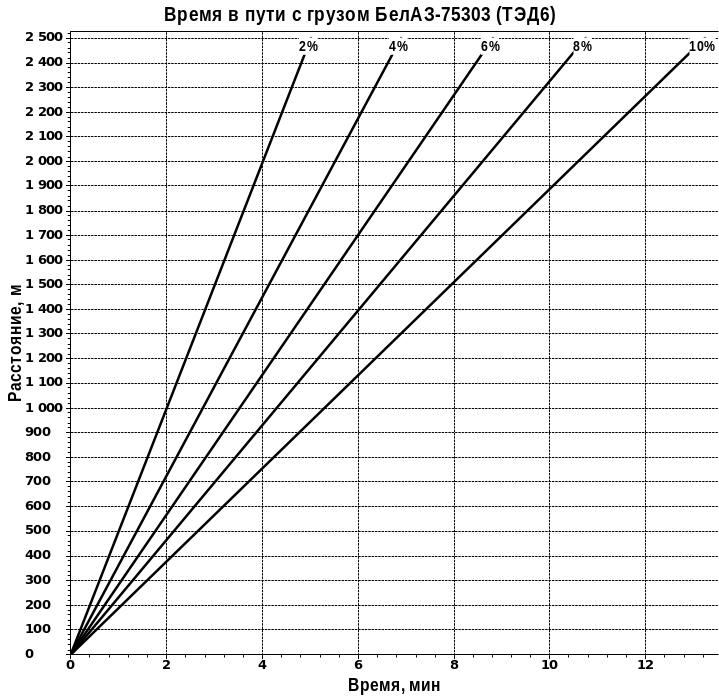

Рисунок II‑88. Карьерный самосвал БелАЗ-75303 (ТЭД6). Время движения с грузом
Рисунок II‑89. Карьерный самосвал БелАЗ-75303 (ТЭД6). Время движения без груза

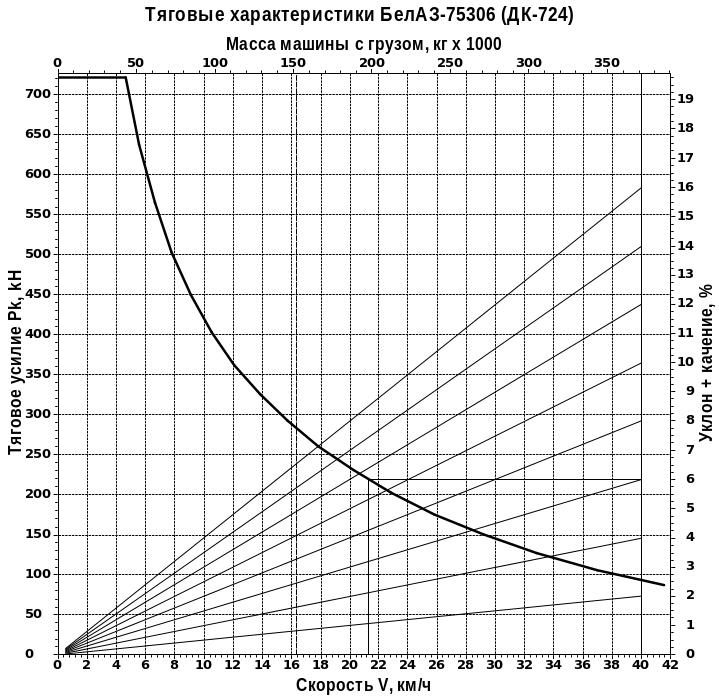

Рисунок II‑90. Тяговая характеристика карьерного самосвала БелАЗ-75306 (ДК-724)
Рисунок II‑91. Тормозная характеристика карьерного самосвала БелАЗ-75306 (ДК-724)

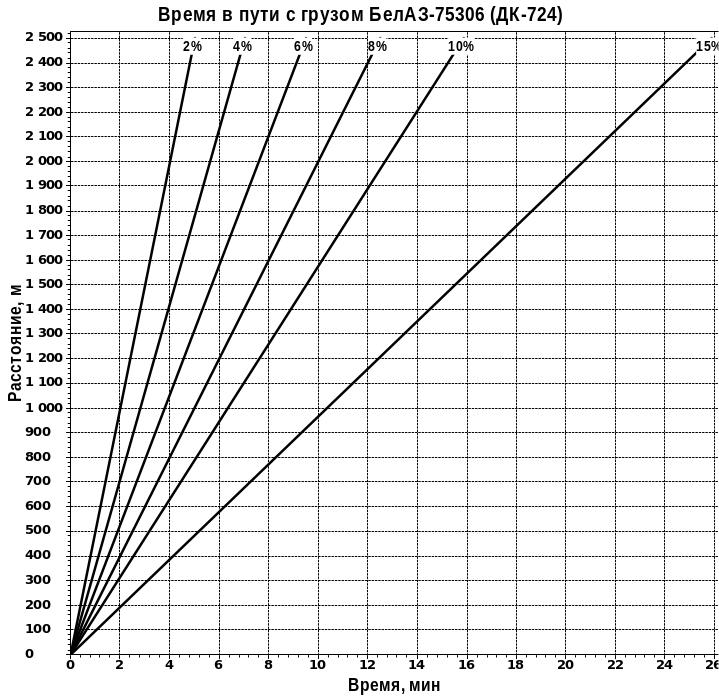

Рисунок II‑92. Карьерный самосвал БелАЗ-75306 (ДК-724). Время движения с грузом
Рисунок II‑93. Карьерный самосвал БелАЗ-75306 (ДК-724). Время движения без груза
Рисунок II‑94. Тяговая характеристика карьерного самосвала БелАЗ-75306 (ТЭД6)

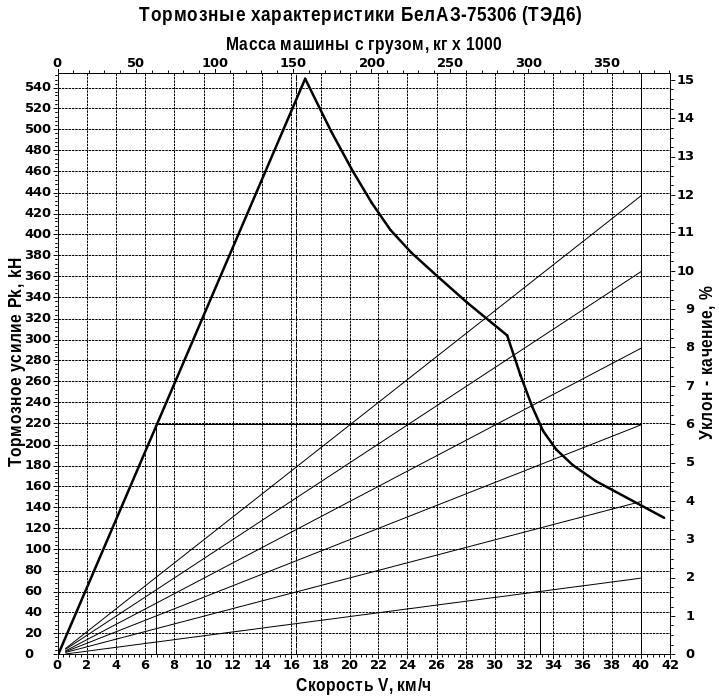

Рисунок II‑95. Тормозная характеристика карьерного самосвала БелАЗ-75306 (ТЭД6)

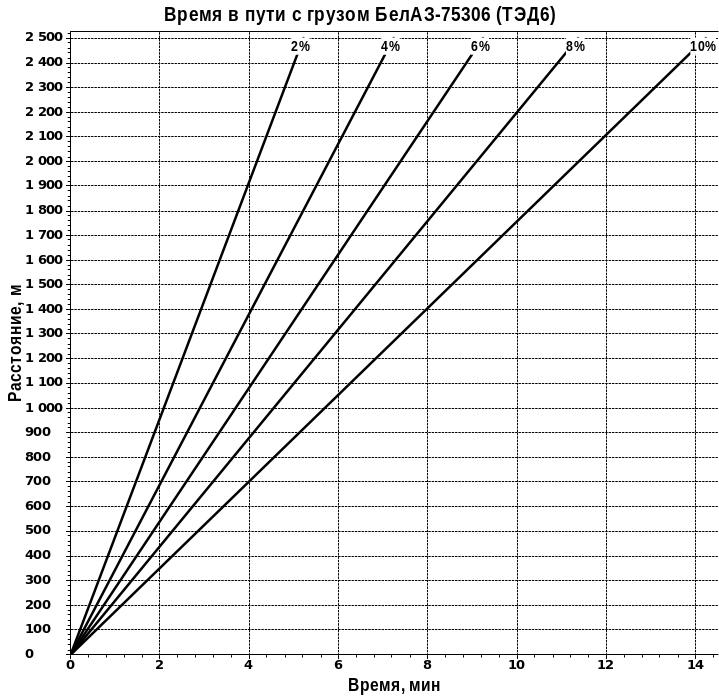

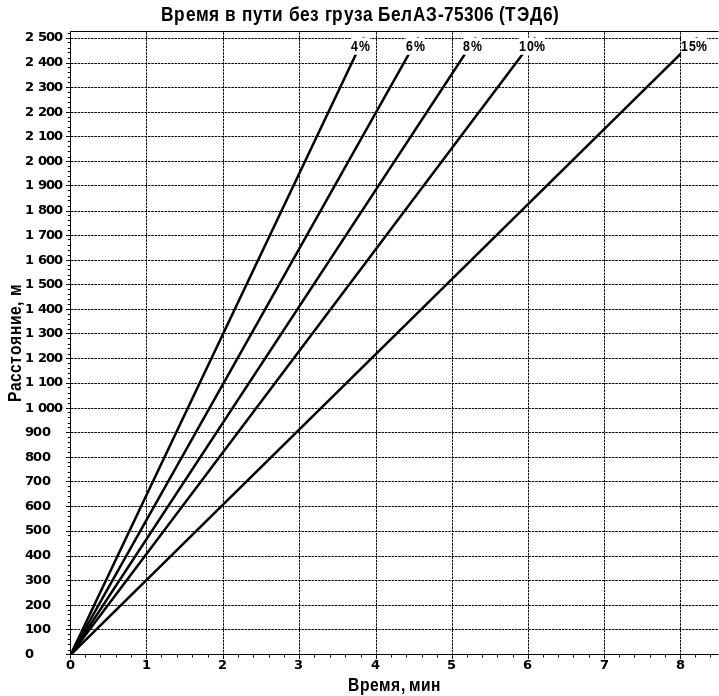

Рисунок II‑96. Карьерный самосвал БелАЗ-75306 (ТЭД6). Время движения с грузом
Рисунок II‑97. Карьерный самосвал БелАЗ-75306 (ТЭД6). Время движения без груза
