1.2 Выбор землеройных и транспортных машин

1.2.1 Выбор землеройных машин

Объем грунта, подлежащий разработке: Более 15000 м³ =>

Вместимость ковша: 1,5 м³ [1,стр. 12,таб.1.4]

Таблица 2 - Справочные данные по экскаваторам

Марка

Емкость ковша, м3

Радиус копания, м, max/min

Радиус выгрузки, м/ высота выгрузки, м

Мак-симальная глубина копания, м

Приведенные удель- ные затраты на 1 час работы, руб./маш-ч

Про-должи-тельность рабочего цикла, сек.

Прямая лопата:

ЭО-5124

1,5

9/5,0

9/8

10,9

-

20

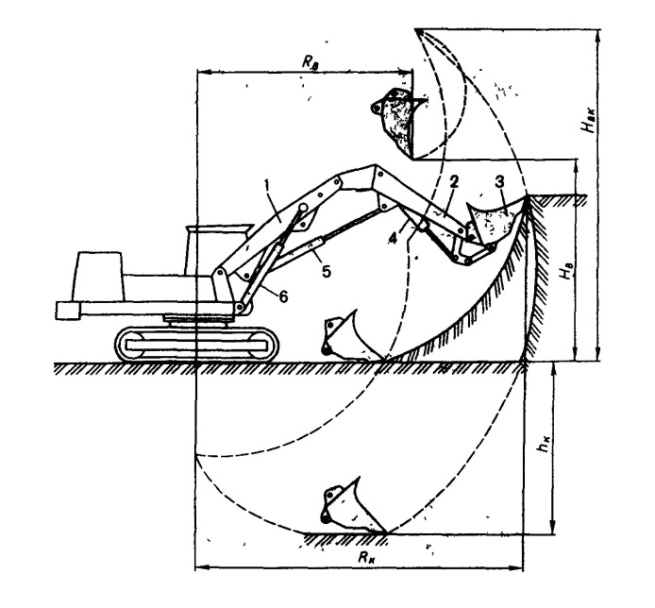

1 – стрела; 2 – рукоять; 3 – ковш; 4, 5, 6 –гидроцилиндры подъема стрелы, поворот рукояти и ковша

Рисунок 2 – Экскаватор с оборудованием прямая лопата

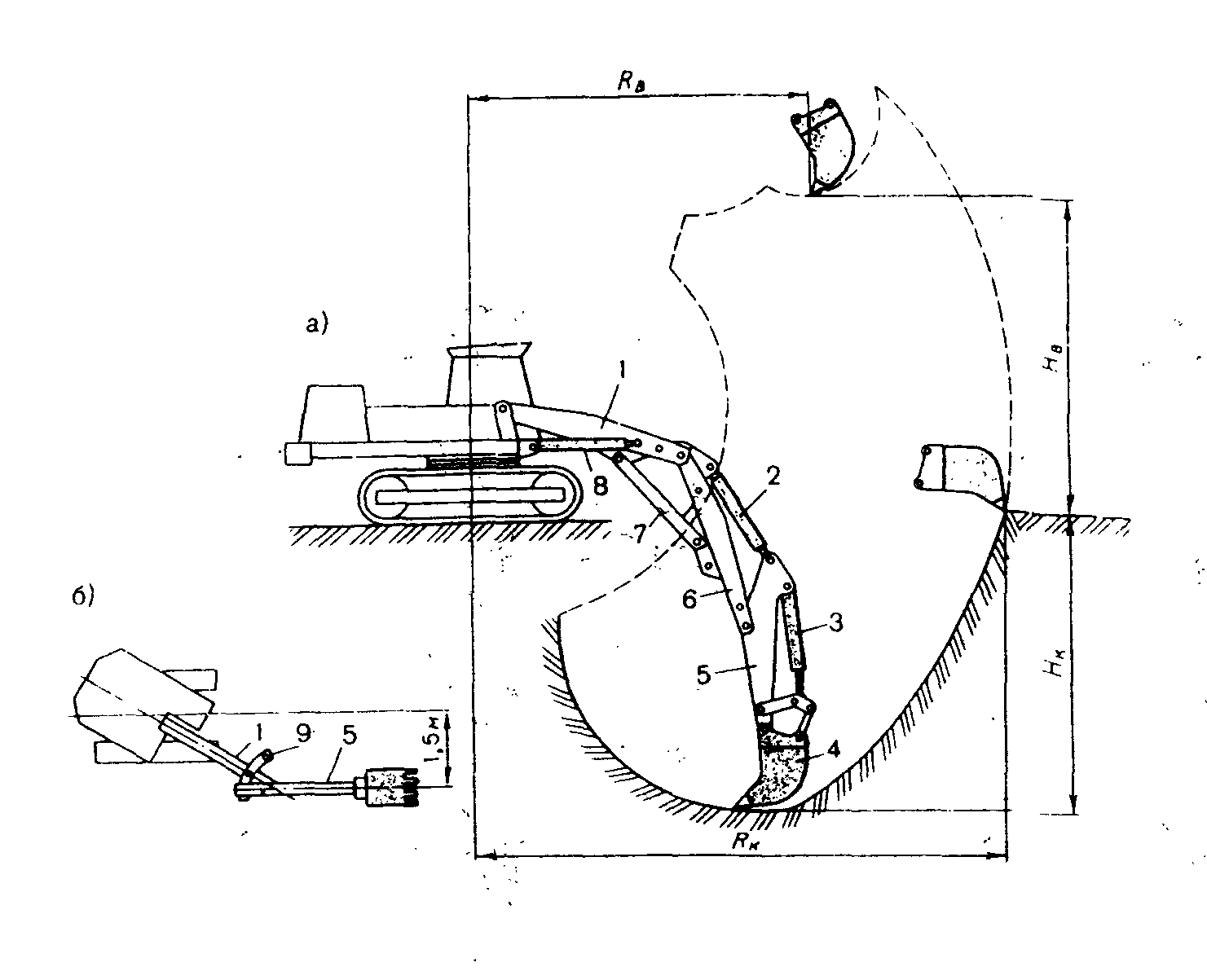

1 – стрела; 2, 3 – гидроцилиндры и повороты ковша; 4 – ковш; 5 - рукоять; 6, 7, 8 – гидроцилиндры подъема стрелы

Рисунок 3 – Экскаватор с оборудованием обратная лопата

1.2.2 Выбор транспортных машин

Дальность перемещения грунта: 5,0 м и более, вместимость ковша экскаватора: 1,6 м³ => рекомендуемая грузоподъемность автосамосвала: 18 т [1,стр. 13,таб.1.5]

Марка автомобиля: Театра 146

Грузоподъемность Q: 15

Масса q_a: 10,7кг

Радиус поворота R_a: 10,5м

Вместимость V_k: 9м³

Мак.скорость: 70 км/ч

Коэф. сцеп­ной массы: 0, 77

Высота кромки кузова h: 2640 мм

Ширина кузова В_г: 1500 мм

Мощность мотора W: 156 кВт

Таблица 3 – Характеристика автосамосвала БелАЗ-504

Характеристики автосамосвала	Марка автосамосвала
	БелАЗ-504
Грузоподъемность, т	27
Вместимость кузова, м3	15
Приведенные удельные затраты на эксплуатацию, руб./ч	6,3
Затраты труда на эксплуатацию, чел.-ч/ маш.-ч	5,1
Инвентарная расчетная стоимость машины, тыс. руб.	26,15

Расстояние перевозки грунта более 10 км, грузоподъемность более 10 т => скорость движения автосамосвала : 25-35 км/ч

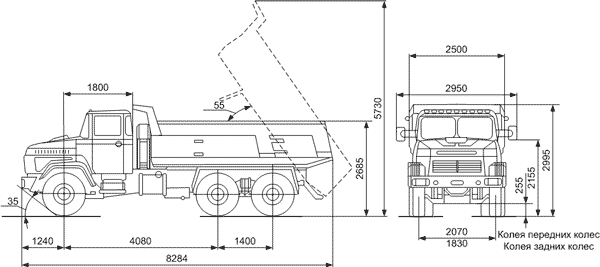

Рисунок 4 – БелАЗ-504

1.2.3 Выбор бульдозеров

Срезку растительного слоя, окончательную планировку дна котлована, обратную засыпку пазух- фундаментов и устройство въездов в котлован (пандусов) выполняем бульдозером ДЗ-83.

В зависимости от расстояния транспортирования грунта выбираем тип и марку бульдозера. Выбираем бульдозер средний (тяговое усилие до 200 кН) [1,стр. 73,таб.10]

Таблица 4- Техническая характеристика бульдозера ДЗ-83

Показатель	С-100
Базовая машина	Д-271
Размеры отвала, мм: ширина высота	3200 900
Скорость при наборе и перемещении грунта, м/с	1
Скорость при холостом ходе, м/с	2,1
Тяговое усилие трактора, кН	100

Рисунок 5 – Бульдозер ДЗ-83
