Устройство и параметры германиевых триодов

Германиевый точечной триод состоит из монокристаллической пластинки германия с проводимостью типа п для триодов типа Cl, C2, СЗ и С4 до двух заостренных бронзовых контактных проволочек.` Обе контактные проволочки прикасаются своими остриями к одной, тщательно обработанной поверхности германиевой пластинки на рас­стоянии нескольких де­сятков микрон друг от друга, образуя два элек­тронно-дырочных перево­да.ППГ

П р о т и воп олож н а я сторона германиевой пла­стинки припаяна к мас-

CHBHOiMy металлическому_ч

основанию.

Flip юн ци п д е и стб и я точечного триода пока­зан на рис. 8. -==-Одна из контактных

проволочек (на рис. 8 Ри°* 8* ПР"Н«ИП Действия точечного триода.

слева) находится под небольшим положительным потенциалом (пропускное направление) и называется эмиттером, так как она эмигрирует (вводит) дырки в германий типа п, притягивая из него свободные электроны. В сущ­ности, эмиттер выполняет функции, аналогичные функциям катода электронной лампы. Большая часть дырок, вводимых в германий эмит­тером, притягивается ко второй проволочке — коллектору, на ко­торый подается отрицательный потенциал. При этом запорный слой р-n - перехода коллектора изменяется таким образом, что ток коллектора точечного триода значительно воз­растает. Таким образом, ток, проходящий в цепи эмиттера, управляет то­ком в цепи коллектора. Для усилительного действия полупроводникового триода решаю­щее значение имеет то, что сопротивление коллекторной цепи в несколько раз выше сопротивления цепи эмиттера. Благодаря этому, хотя величина тока, протекающего через коллектор, такого же порядка, как и через эмиттер, колебания напряжения в выходной цепи дости­гают сравнительно большой вшичины. Основание (база) триода выполняет роль управляющего элек­трода, так как от его потенциала относительно эмиттера зависит количество эмиттируемых дырок.

Точечные триоды применяются только в схеме с заземленной базой (рис. 9,я). В цепь эмиттера подается (последовательно с батареей)

переменное напряжение входного сигнала, а усиленное переменное напряжение снимается с сопротивления нагрузки, включенного в цепь коллектора.

Конструкция точечных триодов типов С1 и С2 показана на рис. 10.

Плоскостной триод имеет три области с различными типами про­водимости (р-п-р у триодов типов П1, П2, ПЗ, П4, П5, П6 и П7). К каждой из этих областей присоединяются контакты с сравнительно большой площадью. При этом промежуточный слой с проводимостью типа п выполняет роль управляющего электрода (базы), а остальные— соответственно эмиттера и коллектора.

На рис. 11 показала конструкция отечественных плоскостных трио­дов типов Ш и П2. Здесь базой является пластинка монокристалла германия, а эмиттером и коллектором — капли индия, вплавленные с противоположных сторон пластинки (базы).

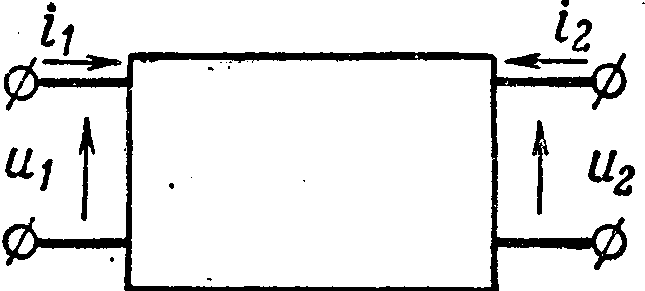

Полупроводниковый триод рассматривается как активный четырех­полюсник (рис. 12). Параметрами такого четырехполюсника в режиме холостого хода (т. е. при разомкнутых входе и выходе) являются коэффициенты, определяющие зависимость входного и выходного на­пряжений от входного и выходного токов:
