2.Металлические конструкции каркасов одноэтажных зданий.
Основу каркаса здания являются поперечные рамы, которые состоят из колонн, обычно жестко закрепленных в фундаменте, и ригелей (стропильных ферм), жестко или шарнирами соединенных с колоннами. В продольном направлении на поперечные рамы опираются подкрановые конструкции и элементы покрытия. Жесткость и устойчивость каркаса и его отдельных элементов обеспечивается связями по колоннам и шатру здания. Для поддержания стен, переплетов остекления и ворот устанавливают элементы стенового каркаса — фахверк, который также крепят к поперечным рамам. Большое влияние на работу каркаса здания оказывают воздействия мостовых кранов. Основные параметры каркасов зданий: Пролеты от 12 до 36 метров; Высота от пола до низа конструкций покрытия от 6 до 15 метров; Шаг колонн от 6 до 12 метров. Конструкции каркасов выполняются из гофробалок (двутавров с гофрированной стенкой). Монтажные соединения выполняются болтовыми. Элементы конструкций из гофробалок изготавливаются на полностью автоматизированной линии (производства Zeman, Австрия), что обеспечивает высокое качество каркаса.
3.Конструкции перегородок из мелкоразмерных материалов.
Применяют кирпич, мелкие блоки, камни и т.д.
Кирпичные перегородки толщиной 1/2 и 1/4 кирпича (120 и 65 мм).
Перегородки в пол кирпича должны иметь высоту не более 3м. В противном случае их армируют стальными стержнями через 6 рядов. Концы арматуры связываются с основными стенами.
Перегородки в 1/4 кирпича для устойчивости армируют в горизонтальном и вертикальном направлении. Арматура образует сетку с ячейкой 525х525.
БИЛЕТ 27
1.Модернизация зданий массовой застройки устаревших серий.
Модернизация — усовершенствование, улучшение, обновление объекта, приведение его в соответствие с новыми требованиями и нормами, техническими условиями, показателями качества.
Тема модернизации панельных зданий в России, где возведенные индустриальным методом дома составляют до 80 процентов фонда недвижимости, имеет исключительное значение.
2.Основные конструктивные элементы каркасов общественных и промышленных зданий.
Каркасные здания сооружают, как правило, общественные и административные. В последние годы строят также и каркасные многоэтажные жилые дома. В зданиях с полным каркасом несущий остов состоит из колонн и ригелей, выполняемых в виде балок для опирания конструкций перекрытий. Скрепленные между собой колонны и ригели образуют несущие рамы, воспринимающие вертикальные и горизонтальные нагрузки здания. В зданиях этого типа, наружные стены бывают навесными или самонесущими. Навесные ненесущие стены в виде навесных панелей прикрепляют к наружным колоннам каркаса. Самонесущие наружные стены опираются непосредственно на фундаменты или на фундаментные балки, устанавливаемые по столбчатым фундаментам. Самонесущие стены прикрепляются к колоннам каркаса.
В зданиях с неполным каркасом наружные стены делают несущими, а колонны располагают лишь по внутренним осям здания. При этом ригели укладывают между колоннами, а иногда и между колоннами и наружными стенами. Такой конструктивный тип здания (рис. 5, б) в современном строительстве имеет ограниченное применение.

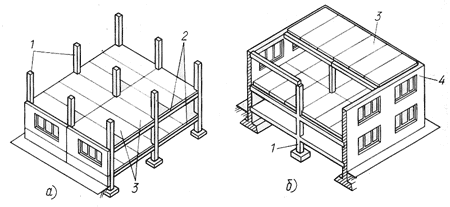

Рис. 5. Конструктивные схемы зданий: а - с полным каркасом, б - с неполным каркасом; 1 - колонны, 2 - ригели, 3 - панели перекрытий, 4 - несущие наружные стены
Здание любого типа должно быть не только достаточно прочным, не разрушаться от действия нагрузок, но и не опрокидываться при действии горизонтальных нагрузок, и иметь пространственную жесткость, т. е. способность как в целом, так в отдельных его частях сохранять первоначальную форму при действии приложенных сил.
Пространственная жесткость бескаркасных зданий обеспечивается несущими наружными и внутренними поперечными стенами, в том числе стенами лестничных клеток, связанными с наружными продольными стенами, а также междуэтажными перекрытиями, связывающими стены и разделяющими их по высоте здания на отдельные ярусы.
Пространственная жесткость каркасных зданий обеспечивается:
совместной работой колонн, связанных между собой ригелями и перекрытиями и образующих геометрически неизменяемую систему;
установкой между колоннами стенок жесткости 1 или стальных вертикальных связей;
сопряжением стен лестничных клеток с конструкциями каркаса;
укладкой в междуэтажных перекрытиях (между колоннами) панелей-распорок .

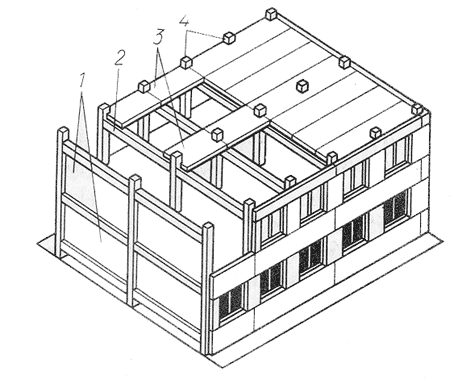

Рис. 6. Элементы, обеспечивающие пространственную жесткость каркасных зданий: 1 - стенки жесткости, 2 - ригели, 3 - панели-распорки, 4 - колонны
Объемно-блочные здания возводят из крупноразмерных элементов - объемных блоков, которые представляют собой готовую часть здания, например комнату (рис. 7), размеры объемных блоков зависят от схемы разрезки здания на блоки-комнаты. Такие дома имеют две конструктивные схемы: блочную и блочно-панельную. Блочные здания возводят только из объемных блоков, устанавливаемых вплотную друг к другу. В блочно-панельных зданиях - объемные блоки устанавливают на расстоянии один от другого так, что между ними образуется комната, которую перекрывают панелями. Кроме того, применяют блочно-панельные конструкции, которые состоят из объемных блоков, не имеющих фасадной части (наружные стены). Стеновые панели навесные, их монтируют вслед за установкой объемных блоков дома.
