3. Конструкции лоджий.

Б алконы и лоджии - это открытые поэтажные площадки в жилых и общественных зданиях, связывающие внутренние пространства эксплуатируемых помещений с внешней средой. При аварийных ситуациях они могут использоваться для эвакуации людей. Лоджии, в отличие от балконов по боковым сторонам ограждены стенами, и могут быть как встроенными в объём здания, так и выносными. Лоджии бывают освещены солнцем меньшее количество время, чем балконы, а их устройство связано с увеличением площади на­ружных стен.

Междуэтажные перекрытия лоджий во избежание образования мостика холода, отделяют от основных междуэтажных перекрытий наружной стеновой панелью или заполняют зазор утепляющим материалом, к которому сверху подходит подоконная панель, а снизу – переплеты остекления. Пол лоджии устраивают так же, как на балконах с уклоном 1-2 % наружу, и выполняют из плиток, уложенных на цементном растворе по слою гидроизоляции.

Плита балконов и лоджий по наружному периметру должна иметь капельник. Ограждение лоджий выполняется в виде металлической решетки, стойки которой заделывают в гнездах балконной плиты, а поручень крепят к стене, и экранов. Экраны могут быть металлические, из асбестоцементных листов, стеклопластика, армированного стекла.

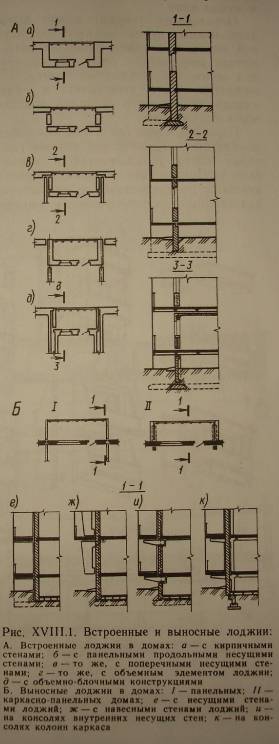

Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие боковые внутренние железобетонные стены, которые требуют дополнительно утепляющих конструкций в виде отдельных доборных панелей наружных стен или объёмных элементов.

Особенность конструктивного решения выносных лоджий заключается в опасности возникновения разности осадочных деформаций лоджий и здания, особенно при большой этажности, так как перекрытия таких лоджий опираются на приставные боковые панельные стенки - "щёки".

Поэтому в многоэтажных зданиях проектируются конструкции навесных лоджий, "щёки" которых крепят на поперечные внутренние стены.

Боковые стены выносных лоджий проектируются несущими только в зданиях малой и средней этажности. При этом для обеспечения совместной осадки лоджий и здания стены лоджий опирают на участки фундаментов поперечных внутренних стен.

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на наружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по принципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен.

Билет 9

1.Связевая конструктивная схема каркасных зданий.

Связевая схема отличается от рамной тем, что в ней конструктивные узлы могут иметь не только неподвижное – жесткое, но и подвижное – шарнирное решение, причем все горизонтальные усилия полностью передаются на систему дополнительных связей жесткости.

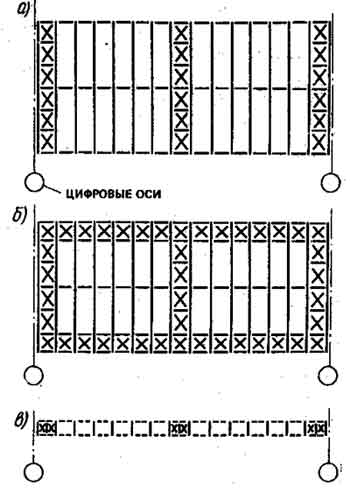

Существует три варианта связей жесткости : в виде наклонных( чаще всего диагональных) растяжек с натяжными устройствами (4), жестких косых стержней которые после установки и замоноличивания образуют стенку жесткости (5), сборных стенок или панелей жесткости, монтируемых из ж-б плит, вставляемых между стойками и ригелями каркаса (5) с жестким креплением к ним (на сварке или на болтах) не менее чем в восьми местах – по два крепления на каждой стороне контура панели. В зданиях со связевым каркасом стенки жесткости распологают с интервалами в несколько конструктивных шагов(второй рисунок). Это позволяет при необходимости в каждом этаже выделять большие помещения ( с редко стоящими стойками) для научных, проектных организации и др., а также торговых залов универмагов и т. п. Каркасный остов связевого типа имеет широкое применение при строительстве многоэтажных, повышенной этажности, а также высотных жилых и общественных зданий.

В связевом каркасе соединение колонн и ригелей шарнирное, поэтому необходимы вертикальные связи жесткости (крестообразные, портальные и т. п.) или диафрагмы жесткости (специальные железобетонные перегородки). Соединенные между собой плиты перекрытия образуют жесткий горизонтальный элемент здания.

Устойчивость стальных колонн в про­дольном направлении обеспечивается вертикальными связями между колоннами. Связи располага­ют по середине здания или температурного отсека. При длине здания или температурного отсека более 120 м между колоннами ставят две системы вертикальных связей.

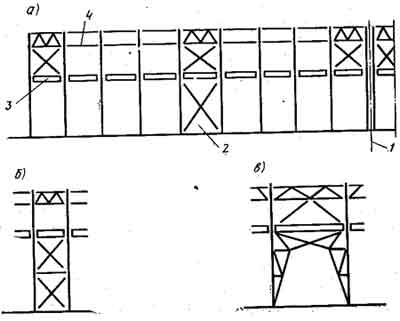

Вертикальные связи между стальными колоннами а - связи-распорки; б - крестовые; в - портальные; 1 - ось температурного шва; 2 - связевой блок; 3 - подкрановые балки; 4 - распорки

Наиболее простая схема вертикальных связей кре­стовая. При небольшом шаге, но большой высоте колонн устанавливают две крестовые связи по высоте нижней части колонны. Вертикальные связи ставят по всем рядам здания. При большом шаге колонн средних рядов, а также, чтобы не мешать передаче про­дукции из пролета в пролет, конструируют портальные связи. Связи между колоннами на уровне опорных частей стропильных ферм в связевом блоке и торцовых шагах проектируют в виде фермы, а осталь­ных местах ставят распорки.

Связи по конструкции покрытия здания для обеспе­чения пространственной жесткости каркаса располагают:

- в плоскости верхних поясов стропильных ферм - поперечные связевые фермы и продольные распорки между ними;

- в плоскости нижних поясов стропильных ферм - поперечные и продольные связевые фермы;

- между стропильными фермами в плоскости конька - вертикальные связи;

- по фонарям - горизонтальные связи в уровне верх­них поясов фонарей и вертикальные связи между фона­рями (также как связи между стропильными фермами).

Связи по покрытию: а - по верхним поясам ферм; б - по нижним поясам ферм; в - верти­кальные связи между фермами

Выполняют связи из уголков или швеллеров. Крепле­ние связей осуществляется болтами, а иногда заклеп­ками.
