46. Модификации вертикального сейсмического профилирования. Задачи решаемые всп.

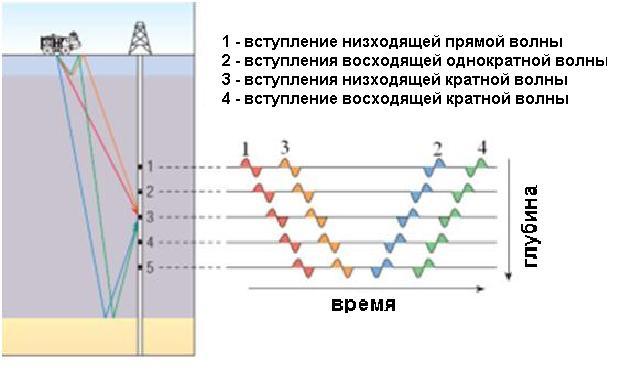

ВСП - вид профильной сейсморазведки, источники - на поверхности, приёмник - в скважине. РИСУНОК 46.1.

Исследуется межскв.и околоскв. (на 600-800м от ствола скв.) пространство. В ВСП прослеживают прямую волну направленную вниз и отражённую направленную вверх.

2 вида:

1) Продольное ВСП - ПВ находится возле устья скважины

2) Непродольное ВСП - ПВ относится на большое расстояние (от 100 до 2000 м).

Модификации ВСП:

1) Прямое ВСП - сейсмоприемники располагают в скважинах;

2) Обращенное ВСП - сейсмоприемник находится на земной поверхности, а взрывы осуществляются в скважине;

3) Комбинированное ВСП - сейсмоприемники могут быть и в скважине, и на земной поверхности.

Задачи решаемые ВСП.

1)Задачи, связанные с интерпретацией наземных сейсмических наблюдений (их также решают в МОВ и МПВ):

а) Определение по скоростному разрезу средних, пластовых и интервальных скоростей.

б) Изучение и выбор оптимальных условий возбуждения волн различных типов

в) Определение природы волн и их стратиграфическая привязка

г) Определение относительной интенсивности волн

д) Обоснование оптимальных методик и систем наблюдения в каждой геол. ситуации.

2) Изучение околоскважинного пространства (литолого-стратиграфические и структурные (изучают геометрию границ). Решение лит.-стратиграф. задач основано на изучение физических свойств пород. Вычисляют модуль Юнга, коэф. Пуассона, которые вязаны с петрофизическим составом. Одновременно решается задача стратиграфической привязки.

ВСП позволяет оценить размеры и внутреннее строение залежей. В ВСП сбор данных идет одновременно по горизонтали и вертикали.

47. Граф стандартной обработки сейсмических материалов.

Граф обработки - набор процедур, кот-ые д.б. применены к каждой трассе для улучшения соотношения сигнал-помеха, выделения отражённых волн и построения геол. разреза.

1) Подготовка к обработке отдельных трасс (каждая имеет свои паспорт: пункт взрыва, пункт приема).

Сортировка трасс по ОТВ. Устраняют шумящие трассы (от плохо работающего канала), полярность (трасса с противоположенном знаком амплитуды может появится из-за не правильно подключенного приемника). Выполняют мьютинг - обнуление трасс. Время мьютинга - начальное время вступления волны.

2) Сортировка трасс по ОГТ - собирают сейсмограммы ОГТ.

3) Фильтрация - ослабление волн-помех. Выполняется спектральный анализ (Фурье преобразование) и получаем фильтр (полосу пропускания), в интервале которой находится полезная часть.

4) Деконволюция - замена сигнала на сейсм. импульс.

5) Вводят СтП. Учитывает влияние рельефа и зоны малых скоростей. Позволяет исправить отклонение годографа от прямой линии.

6) Вводят КнП. Устраняет различия во временах прихода волн (из-за наклона отражающей границы или неодинакового расстояния между ПП и ПВ).

7) Суммируют трассы в одну сейсмограмму и получают волновую картину.

8) Вывод. По сейсмическим временным разрезам выделяют отражающие горизонты - литологические границы и поверхности структурных несогласий.
