38. Профильные системы наблюдений в методах отраженных и преломленных волн.

Система наблюдений (СН) - взаимное расположение ПВ (пункта возбуждения) и ПП (пункта приема) колебаний. Образуется при перемещении базы наблюд. (состоит из сейсм. расстановки и сейсм. источников). Сейсм. расстановка - совокупность всех ПП (в них записывают колебания от источника).

Размерность СН определяется пространством размещений ПВ и ПП:

2D - ПП и ПВ расположены вдоль профиля. Наблюдения м.б. дискретны и непрерывны.

3D - ПП и ПВ расположены на дневн. поверх. так чтобы наблюдалось объемное волновое поле в горизонт. сечении.

Профильная СН бывает:

1) продольной - ПВ и ПП находится на одной линии

2) непродольной - ПВ перпендикулярно линии ПП.

СН бывают:

1) однонаправленные - сейсм. расстановка расположена по одну сторону от источников.

2) встречные системы наблюдений - по обе стороны.

Типы профильных СН (2D):

1) Фланговая - ПВ расположен по одну сторону относительно базы приема.

а) С выносом - ПВ отнесен на некот-ое расстояние.

б) Без выноса. Влияние помех больше, чем с выносом.

На этой СН основан МОВ и его разновидность - МОГТ (ПВа и ППа равноудалены от ОСТ).

Применяют при морских исследованиях, в полях. Встречная фланговая СН - обеспечивает доп. контроль статистич. поправок.

2) Центральная - ПВ находится в центре базы приема. Самая экономичная среди встречных СН. Требует применение станций с большой канальностью.

3) Комбинированные. Применяют при одновременном изучении горизонтов залегающих на разных глубинах.

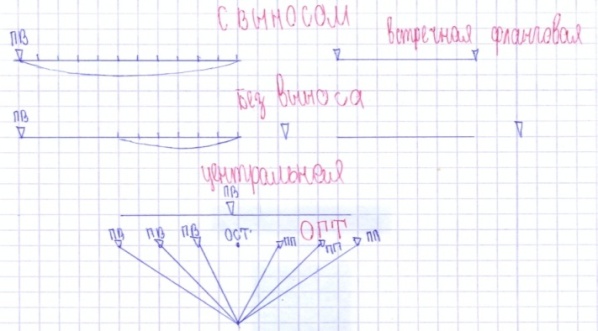

РИСУНОК 38.1. ТИПЫ+ОГТ. (НЕОБЯЗАТЕЛЕН).

39. Скорости распространения сейсмических волн и виды скоростных характеристик.

Типы скоростей распространения упругих волн (Vp и Vs):

1) Истинная скорость Vист - определяется ультразвуковыми измерениями в лабораториях на образцах.

2) Пластовая скорость Vпл - средняя скорость в каждом пласте изучаемого разреза.

3) Vср - средняя скорость в пачке пластов.

4) Эффективная скорость Vэф - средняя скорость, определяемая в рез-те обработки данных МОВ

5) Граничная скорость Vг - скорость распространения скользящей преломленной волны вдоль преломляющей границы.

6) Кажущаяся скорость Vк - скорость распространения фронта любой волны. Vк=delta х/delta t, где x - расстояние.

Малые скорости (Vp) у рыхлых сухих песков (0.8-1.5 км/с), нефти (1-1.5 км/с), воды (1,2 км/с), глины (1,3 - 3 км/с), угля (1,8 - 3,5 км/с).

Средние скорости (3 - 6 км/с) у скальных осадочных г.п. (известняки, доломит, соль).

Большие (4 - 7 км/с) у кристаллич. г.п. (гранит, диорит).

Осадочные г.п.: терригенные (1-3 км/с), карбонатные (3,8-6,5 км/с), органогенные (3,5-5 км/с).

Кристаллические г.п.: граниты (5-6,2 км/с), диориты (5,8-6,5 км/с), габброиды (6-7,2 км/с).

Увеличение пористости уменьшает скорость. Поперечные волны Vs не распространяются во флюиде. Скорость в газонасыщеных породах <, чем в г.п., насыщенных жидкостью.

С увеличеним глубины увелич. давление, плотность, уменш. пористость и УВЕЛЧ. скорость волн. Изменение давления на 25 МПа (h=1 км) изменяет скорость на 1-3%.

С увеличением температуры скорость уменьшается. Повышение t на 80-100 градус. уменьшает скорость на 1-2%.

У более древних г.п. более высокая скорость из-за процессов метаморфизма и диагенеза (г.п. становятся более жесткими).
