30. Метод вызванной поляризации.

Основан на изучении вторичных эл. полей. Применяют для поиска вкрапленных руд и для решений гидрогеологических задач. Применяется 4-х электродную установку AMNB. Установки ВП:

1) СГ - AB зафиксированы (экранные эффекты постоянны, поэтому графики < изрезаны), MN перемещаются вдоль профиля параллельно АВ. Длина профиля < 1/3 AB.

2) ВЭЗ-ВП - тот же ВЭЗ только + измерение эта к (вертикальное расчленение разрезов по поляризуемости). Строятся две кривые ро к и эта к.

Через AB пропускают ток. После включения тока поле ВП нарастает, идет процесс насыщения и как только разность потенциалов в приемной линии перестает меняться, ток отключают. Ч/з 1 с после отключения тока измеряют delta U ВП, т.е. измеряется спад напряженности обусловленной разной поляризуемостью г.п. (эта = delta U ВП/ delta U ПРОПУСКАНИЯ * 100%).

Интерпретация: Строят графики ро к и эта к, определяют форму тела, их поляриз. и сопротивл., общее содержание электронопроводящих минералов.

31. Метод естественного поля.

МЕП основан на изучении локальных эл. постоянных полей:

а) Электрохимические обусловлены окислительно-восстановительными (О-В) реакциями, кот-ые протекают на границах проводников электронного (рудные минералы) и ионного (подземные воды). О. реакция - верхняя часть тела заряжается положительный потенциал. В. реакция - нижняя часть тела заряжается отрицательно. Происходит обратный перенос зарядов и возникает эл. ток.

б) Электрокинетические обусловлены диффузионно-адсорбционными (Д-А) и фильтрационными (Фл.) процессами в г.п., насыщенных подземными водами. Из-за подвижности катионов и анионов происходит неравномерное распределение зарядов в подземных водах разной концентрации. Это ведет к созданию диффузионных ЕП.

Применяют неполяризующиеся электроды, заполненные раствором медного купороса. Расстояние м/у профилями 10-100 м и должны быть в несколько раз меньше ожидаемой длины рудных тел. Съемка ЕП выполняется:

1) способом потенциала (U), производятся измерения deltaU между одной неподвижной точкой и всеми пунктами наблюдений;

2) способом градиента (deltaU), измеряется deltaU между двумя электродами, расположенными на постоянном расстоянии друг от друга и перемещаемыми одновременно по профилям.

В результате строятся графики и карты U или deltaU. Метод ЕП применяется для поисков и разведки сульфидных, графитовых и угольных м/р, при литологич. и гидрогеол. картировании. Глубинность не более 500 м.

Интенсивность ЕП. Чем > мощность, тем более выположены аномалии. Чем < УЭС и чем > глубина, тем больше интенсивность и ширина аномалии.

32. Задача Тихонова-Каньяра, общая характеристика магнитотеллурических и магнитовариационных методов.

ОСНОВНЫЕ ТИПЫ ВАРИАЦИЙ

Вариации - изменение геомагн. поля во времени. Различают 2 вида: вызванные внутренним источником (вековые) и вызванные внешним источником (периоды от долей секунд до 11 лет).

МОДЕЛЬ Т-К

При исследовании электропроводности Земли можно рассматривать модель, в кот-ой МТ поле создается вертикально падающей плоской э/м волной. Земля хар-ся горизонтально-однородным слоистым разрезом. В связи с этим модель МТ поля, в кот-й вертикально падающая э/м волна возбуждает горизонтально-слоистую землю явл. МОДЕЛЬЮ Т-К. Она одномерная, позволяет получить начальное приближение. Достоинства - простота и возможность описания реальных г/ф процессов.

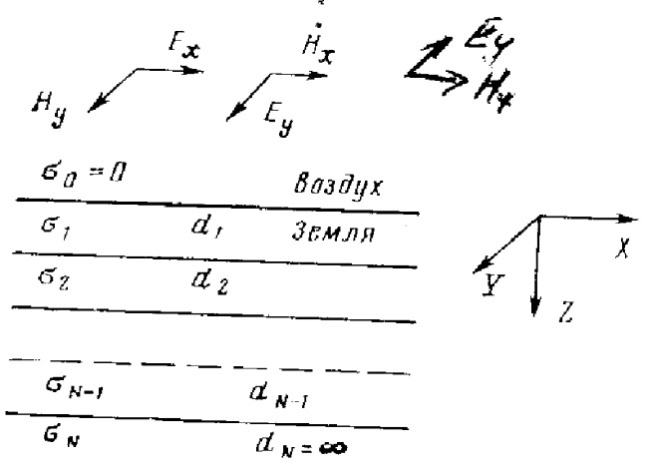

РИСУНОК 32.1. МОДЕЛЬ Т-К. (НЕОБЯЗАТЕЛЕН).

Основная задача Т-К - измерение импеданса (отношение составляющих эл. и магн. полей): Z = Ex(+0)/Hy(+0) = -Ey(+0)/Hx(+0). Z зависит только от параметров геоэл. разреза: Zyx = (omega*мю0/к1) * R N, где R N - приведенный импеданс слоистого разреза, k1 - волновое число 1-ого слоя, мю0 - магнитная постоянная. Линейность горизонт. изменений поля (т.е. Нх, Ну) является условием практической применимости модели Т- К.

По Z можно определить ро к среды: po1 = 1 /(omega*мю0) * |Z|^2.

Глубина проникновения плоской э/м волны в землю определяется круговой частотой omega = 2*пи/Т.

ОСНОВНАЯ ИДЕЯ МЕТОДА МТЗ - регистрация на поверхности земли горизонт. компонент МТ поля и вычисление по ним импеданса Т-К. По нему вычисляется ро к как функция частоты omega. График зависимости po к от (корень из Т) - полевая кривая МТЗ.

Основная задача ее интерпретации - восстановление распределения сопротивлений в разрезе по зависимости ро к от omega (или Z от omega).

МТ-МЕТОДЫ

МТП (магнитотеллурическое профилирование) - упрощенная модификация МТЗ.

Установка: измерительные линии M1N1 (длина 200 м) и M2N2 и два датчика магн. поля Нх и Ну. Узкий диапазон измерений 10 - 100 с (В МТЗ 1 с - 10 мин.).

Импеданс определяется суммарной продольной проводимостью S проводящей толщи.

Строится карта распределения суммарной продольной проводимости по площади исследований. Она м.б. перестроена в структурную карту.

МЕТОД ТЕЛЛУРИЧЕСКИХ ТОКОВ (МТТ) - синхронная регистрация горизонт. компонент МТ поля в базисной и полевой точках. Базисная точка остается неподвижной, а полевая перемещается по площади.

Обработка данных МТТ - визуальное выделение вариаций (при ручной обработке), временной спектральный анализ вариаций.

На самом деле в природе никакой волны из ионосферы на земную поверхность не падает, поскольку длина волны в атмосфере в тысячи раз превышает диаметр Земли. Но для изучения поведения МТ поля мы можем моделировать внешнюю часть этого поля плоской волной. Понятия волны применительно к распространению магнитотеллурических вариаций в Земле являются условным.
