1.2.1. Схемы ру с коммутацией присоединений одним выключателем Схемы ру с одной системой сборных шин

Схема РУ с одной не секционированной системой сборных шин. Это самая простая схема из используемых на практике (рис. 1.4). Она содержит систему сборных шин А, шинные разъединители QS1..., выключатели присоединений Q1..., линейные разъединители QS2... . Каждое присоединение обязательно содержит выключатель и шинный разъединитель, а линейный разъединитель может отсутствовать, когда возможность подачи напряжения с противоположного конца исключена. Это относится к присоединениям двухобмоточных трансформаторов и генераторов. В этой схеме оперативные переключения производятся выключателями, а разъединители предназначены только для создания видимого разрыва при ремонтах оборудования.

Рис. 1.4 Рис. 1.5

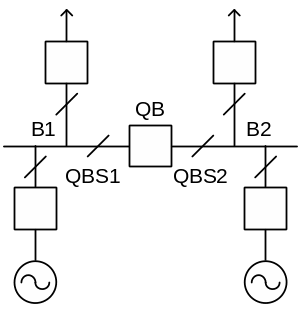

Схема РУ с одной секционированной системой сборных шин (рис. 1.5). Эта схема является логическим развитием предыдущей схемы и позволяет секционированием шины, т. е. разделением ее на части, уменьшить объем погашений. Секционирование шины осуществляется секционным выключателем QB с двумя разъединителями QBS1 и QBS2. Секционирование должно выполняться так, чтобы каждая секция имела источники энергии (генераторы, трансформаторы) и соответствующую нагрузку.

Нормальное состояние секционного выключателя QB зависит от вида установки, где используется эта схема.

При использовании схемы на станции секционные выключатели нормально замкнуты, чтобы увеличить жесткость взаимной синхронной связи генераторов. При КЗ в зоне сборных шин поврежденная секция отключается автоматически, а остальные секции остаются в работе.

При использовании схемы на подстанции секционные выключатели, как правило, нормально разомкнуты, чем обеспечивается ограничение тока КЗ. Для повышения надежности электроснабжения эти выключатели снабжаются устройствами автоматического включения резервного питания (АВР), дающими сигнал на включение выключателей в случаях отключения трансформатора.

Число секций зависит от числа и мощности источников энергии и присоединений. При числе секций более трех сборные шины часто замыкают в кольцо или образуют схему звезды.

Схема кольца (рис. 1.6) достигается соединением между собой концов шин, в результате чего создается двухстороннее питание присоединений. За счет образования кольца надежность схемы повышается, причем преимущества ее реализуются особенно хорошо при глубоком секционировании.

Рис. 1.6

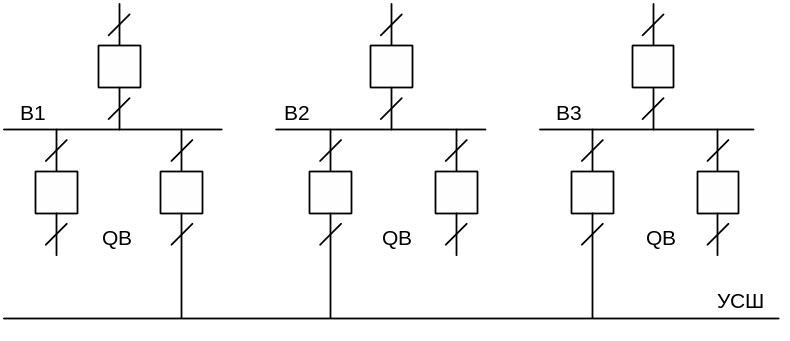

Схема звезды (рис. 1.7). В этой схеме отдельные секции соединяются между собой через уравнительную систему шин (УСШ) с помощью секционных выключателей. Для ограничения токов КЗ могут устанавливаться секционные реакторы. Однако использование этой схемы связано с более сложными конструктивными решениями, поэтому на практике она применяется редко.

Рис. 1.7

Достоинства схем с одиночной системой шин:

– схемы просты и наглядны в обслуживании, что практически исключает ошибочные операции с разъединителями;

– обеспечивается достаточная надежность электроснабжения, если потребитель связан с РУ двумя линиями, подсоединенными к разным секциям;

– относительно низкая стоимость.

Недостатки схем с одиночной системой шин:

– происходит погашение секции при ремонте или при аварии на секции, в выключателе или в шинном разъединителе присоединений;

– ремонт выключателя и линейного разъединителя связан с отключением присоединения.

Область применения. Схемы с одной секционированной системой сборных шин применяются в РУ напряжением 6–35 кВ на подстанциях и в генераторных распределительных устройствах ТЭЦ.
