Вывод в ремонт трансформатора т1
на двухтрансформаторной подстанции (рис. 2.7)
Уточнить значение нагрузки на остающемся в работе трансформаторе Т2.
Перевести питание собственных нужд подстанции с трансформатора ТСН1 на трансформатор ТСН2 (отключить автоматический выключатель АВ1, при этом должен включиться автоматически выключатель АВ1-2).
Отключить рубильник РБ1 трансформатора ТСН1, запереть на замок рукоятку рубильника, повесить плакат «Не включать – работают люди».
Проверить, нет ли замыкания фазы на землю в сети 35 кВ, отключить разъединитель Р1 ДГР и включить разъединитель Р2 ДГР.
Переключить регулирование РПН трансформаторов Т1 и Т2 с автоматического на дистанционное управление.
Дистанционно перевести РПН трансформатора Т1 в положение, одина- ковое с положением РПН трансформатора Т2.
Отключить АВР секционного выключателя СВ 10 кВ и включить этот выключатель, проверить наличие на нем нагрузки.
Включить секционный выключатель СВ 35 кВ и проверить наличие на нем нагрузки.
Л1
Л2
Рис. 2.7. Схема двухтрансформаторной подстанции 220 кВ
с выключателем в перемычке и отделителями в цепях трансформаторов
в нормальном режиме работы
Отключить выключатели В1 и В3 трансформатора Т1, на ключах управления повесить плакаты «Не включать – работают люди».
Проверить величину нагрузки на трансформаторе Т2.
Переключить регулирование РПН трансформатора Т2 с дистанционного на автоматическое управление.
12. Дистанционно перевести РПН трансформатора Т2 в положение, соответствующее режиму его номинального возбуждения.
13. Проверить, отключен ли выключатель В1 трансформатора Т1, переместить тележку выключателя В1 в ремонтное положение, повесить плакат «Не включать – работают люди».
Проверить, отключен ли выключатель В3 трансформатора Т1.
Включить заземляющий разъединитель в нейтрали трансформатора Т1.
Отключить (дистанционно) отделители ОД1 трансформатора T1, проверить полнофазность отключения ножей отделителей, запереть на замок привод отделителей и на приводе повесить плакат «Не включать – работают люди».
17. Отключить газовую и технологические защиты трансформатора Т1.
При отключенном выключателе В3 отключить трансформаторные разъединители РТ1, проверить положение разъединителей, запереть на замок привод разъединителей и на привод повесить плакат «Не включать – работают люди».
Перед наложением заземлений на присоединении трансформатора Т1 проверить отсутствие напряжения на токопроводящих частях и наложить заземления со стороны высшего, среднего и низшего напряжений трансформа- тора Т1.
3. Пример компоновки и расчета главной электрической схемы тэц
3.1. Техническое задание на расчет
Проектируемая электроустановка ТЭЦ
Установленная мощность станции (Ртэц) 400 МВт
Схема подключения электростанции к энергосистеме рис. 3.1
График нагрузки генераторов рис. 3.2
Вид топлива уголь
Параметры энергосистем табл. 3.1
Длина линии электропередач: W1 35 км
W2 60 км
W3 60 км
Параметры потребителей табл. 3.2,3.3
Дополнительные технические условия:
– коэффициент мощности для всех потребителей (cos φ) 0,85
– годовая эквивалентная температура воздуха + 8,4 °С
– расчеты вести без учета сезонности нагрузки (по зимнему графику).

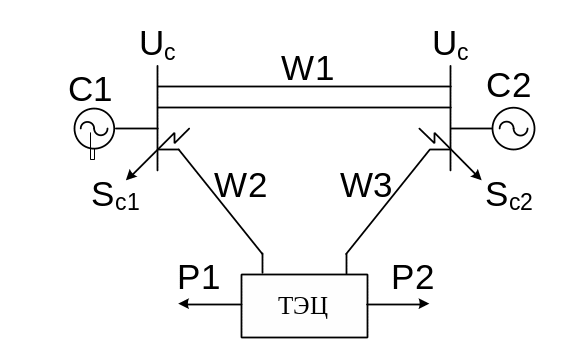

Рис. 3.1. Схема подключения про- Рис. 3.2. График выработки актив-
ектируемой ТЭЦ к энергосистеме ной мощности генераторами ТЭЦ
Таблица 3.1
Параметр системы |
Система 1 |
Система 2 |
Напряжение, кВ |
110 |
110 |
Сверхпереходная мощность, МВ·А |
3000 |
– |
Номинальная мощность, МВ·А |
– |
2500 |
Относительное сопротивление, о.е. |
– |
0,9 |
Таблица 3.2
Параметр потребителя |
Потребитель Р1 |
Потребитель Р2 |
Максимум активной мощности, МВт |
240 |
160 |
Напряжение на шинах, кВ |
10 |
110 |
Отрасль промышленности |
Пищевая |
Сельское хоз-во |
Таблица 3.3
Суточные графики потребления мощности отраслями промышленности
t, ч |
S1 |
S2 |
t, ч |
S1 |
S2 |
||||
% |
МВ·А |
% |
МВ·А |
% |
МВ·А |
% |
МВ·А |
||
0 |
75 |
211,8 |
16 |
30,1 |
12 |
90 |
254,2 |
36 |
67,8 |
1 |
75 |
211,8 |
15 |
28,2 |
13 |
95 |
268,3 |
56 |
105,4 |
2 |
75 |
211,8 |
15 |
28,2 |
14 |
98 |
276,8 |
69 |
129,9 |
3 |
73 |
206,2 |
17 |
32,0 |
15 |
95 |
268,3 |
80 |
150,6 |
4 |
75 |
211,8 |
35 |
65,9 |
16 |
88 |
248,5 |
100 |
188,2 |
5 |
73 |
206,2 |
45 |
84,7 |
17 |
90 |
254,2 |
98 |
184,4 |
6 |
70 |
197,7 |
57 |
107,3 |
18 |
90 |
254,2 |
85 |
160,0 |
7 |
82 |
231,6 |
59 |
111,0 |
19 |
90 |
254,2 |
79 |
148,7 |
8 |
89 |
251,3 |
75 |
141,2 |
20 |
88 |
248,5 |
69 |
129,9 |
9 |
97 |
273,9 |
72 |
135,5 |
21 |
92 |
259,8 |
51 |
96,0 |
10 |
100 |
282,4 |
65 |
122,3 |
22 |
90 |
254,2 |
38 |
71,5 |
11 |
97 |
273,9 |
59 |
111,0 |
23 |
85 |
240,0 |
32 |
60,2 |
Примечание: S1 – пищевая промышленность, S2 – сельское хозяйство
