Годовые расходы теплоты.

1. Годовой расход теплоты на отопление, ГДж

где: h₀ – длительность отопительного периода (Приложение 4), для Архангельска h₀=6024 ч

2. Годовой расход теплоты на вентиляцию, ГДж

где: Z=16 ч – время работы за сутки систем вентиляции общественных зданий.

3. Годовой расход теплоты на горячее водоснабжение, ГДж

4.Годовой расход теплоты на коммунально-бытовые нужды, ГДж

2.3. Отпуск теплоты по сетевой воде.

Сантехническая нагрузка промышленных предприятий покрывается сетевой водой и суммируется с коммунально-бытовой нагрузкой.

Расчетная сантехническая нагрузка

Можно допустить, что закономерности изменения сантехнической и коммунально-бытовой нагрузки в зависимости от температуры наружного воздуха совпадают. Тогда годовой отпуск теплоты на сантехнические нужды, ГДж

С учетом тепловых потерь в сетях расчетная нагрузка потребителей сетевой воды составит

а годовой отпуск теплоты по сетевой воде

где: q – доля тепловых потерь в тепловых сетях (принимаем 0,06).

Результаты расчетов нагрузок потребителей сетевой воды обобщаем в виде графика тепловых нагрузок по продолжительности.

В заключение результаты расчета тепловых нагрузок сводим в таблицу 5.

Таблица 5

№ п/п	Потребители	Нагрузка
		Расчетная		Годовая, ГДж
		МВт	ГДж/ч
1	Технологические (пар)	825	2970	16930706
2	Коммунально-бытовые	181,552	653,59	2218794
	Отопление	138,6	498,96	1392484
	Вентиляция	16,632	59,88	111396,2
	Горячее водоснабжение	26,32	94,75	714914,2
3	Сантехнические потребители	57,75	207,9	705777,8
4	Потребители теплоты по сетевой воде	412,82	1486,15	3100046

Результаты расчета нагрузок потребителей сетевой воды обобщены в виде графика тепловых нагрузок по продолжительности на рисунке 2.

Расчетные формулы

1. , где t_в=18^oC, t_i – температура наружного воздуха, ^oC

При t_i= +8 ^oC

2. , где t_в=18^oC, t_i – температура наружного воздуха, ^oC

При t_i= +8 ^oC

3. α=Q_св/Q_к – коэффициент пропорциональности, при - температура отопления расчетная;

α=412,82/181,552=2,27

4. Q_к =Q_о + Q_в + Q_г

При t_i= +8 ^oC Q_к=28,3+4,5+26,32=59,1 МВт

5. Q_св= α× Q_к

При t_i= +8 ^oC Q_св= 2,27×59,1=134,4

Результаты вычисления сведем в таблицу 6

Таблица 6

Нагрузка, МВт	Температура наружного воздуха, oC
	= -31	= -19	-10	0	+8
Qo	138,6	104,7	79,2	50,9	28,3
Qв	22	16,632	12,6	8,1	4,5
Qг	26,32	26,32	26,32	26,32	26,32
Qк	186,9	147,6	118,1	85,3	59,1
Qсв	425,1	335,6	268,6	194	134,4

Рисунок 4. График изменения нагрузок от температуры наружного воздуха.

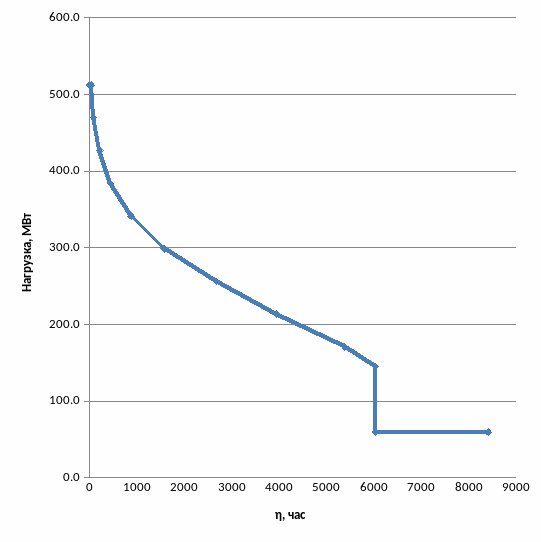

Рисунок 5. График тепловых нагрузок по продолжительности.

Список литературы

1. Энергоснабжение: Рабочая программа, задание на курсовую работу, методические указания к выполнению курсовой работы. Методические указания к выполнению лабораторных работ. -Спб.: Изд-во СЗТУ, 2006 – 37c/
