3.7. Инструменты для определения кровли зоны прихвата

Существуют приборы, которые можно спустить на кабеле в скважину и точно определить место прихвата труб. Это высокочувствительные электронные устройства для замера напряжений в теле трубы, возникающих при растяжении и скручивании. По кабелю информация передается на поверхность в станцию, где оператор интерпретирует полученные данные.

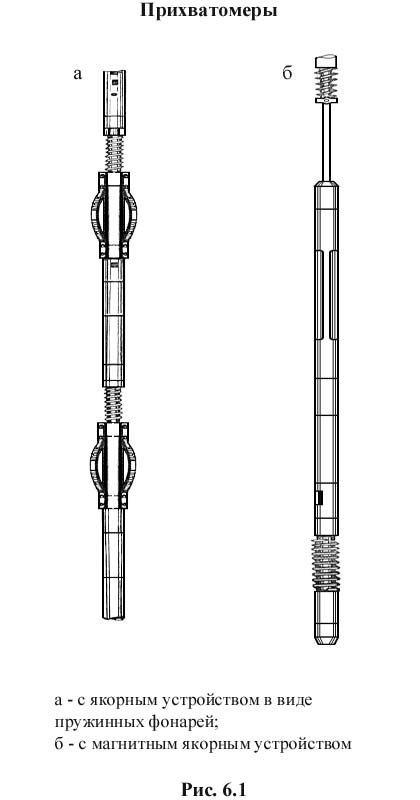

Наиболее распространенный инструмент для определения места прихвата – прихватомер (рис. 3.1). Он состоит из цилиндрического корпуса, в котором находится тензодатчик или микродатчик нагрузки. В верхней и нижней частях инструмента расположены пружинные фонари (рис. 3.1, а), магниты или другие узлы трения

(рис. 3.1, б), которые фиксируют положение инструмента внутри труб. Если прихваченную часть колонны растягивать или вращать ротором, то трубы над зоной прихвата будут растягиваться или скручиваться. Это повлечет за собой изменение силы тока, проходящего через прибор. Микродатчик передаст эти изменения по кабелю на поверхность.

Если же прибор находится в прихваченных трубах, которые не реагируют на нагрузки, приложенные к колонне, то на поверхность не поступит никаких сигналов об изменении силы тока в приборе.

Нередко прихватомер спускают вместе с локатором муфт и в комбинации с торпедой (из детонирующего шнура, химической или кумулятивной). Такое совмещение экономит дорогостоящее время эксплуатации буровой установки, а также обеспечивает быструю сменяемость операций, что уменьшает вероятность ошибки при выборе интервала размещения торпеды.

Желательно, чтобы специалисты по ловильным работам присутствовали при определении глубины прихвата и отсоединении не прихваченной части колонны, поскольку ловильные работы обычно начинаются сразу после этих операций. Они могут внести свои предложения, учитывающие предстоящие ловильные работы.

Рис.3.1

Зондирование прихваченных труб. Зондирование, позволяющее замерить интенсивность прихвата и протяженность зоны прихвата, может оказать существенную помощь при выборе способа ликвидации аварии. Зондирование основано на возбуждении колебаний в прихваченной колонне с одновременной фиксацией их интенсивности принимающим и записывающим устройствами. В интервалах прихвата колебания гасятся пропорционально его интенсивности. Скважинные приборы калибруются в заведомо не прихваченной трубе. Обычно это нижняя часть верхней трубы в колонне.

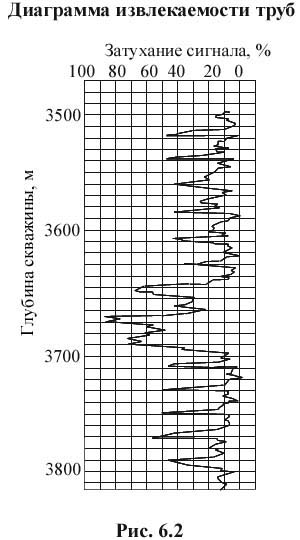

На рисунке 3.2 показана диаграмма извлекаемости труб, где интенсивность прихвата выражена в процентах затухания сигнала. Диаграмма дает полную картину всех интервалов прихвата и возможных зон осложнений. Эта информация может быть очень полезной при оценке ситуации и определении направления работ: отбивки яссами, обуривании или забуривании нового ствола скважины. Зондирование можно применять в бурильных, обсадных или насосно-компрессорных трубах.

Рис.3.2
