14 Вибрационные со в помещении
Вершина: Вибрационное средство обнаружения для сигнализационного блокирования металлических конструкций. Обнаружение попыток разрушения металлических конструкций (решеток, переборок, дверей, шкафов, сейфов и т.п.): Перепиливанием, перерубанием, сверлением, ударом, электрорезанием, газорезанием.
Принцип действия основан на преобразовании механических колебаний металлической конструкции в электрические сигналы с последующей обработкой сигналов и передачей сигналов срабатывания на систему сбора и обработки информации.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Площадь, блокируемая одним вибропреобразователем, м от 2 до 10
Напряжение питания, В 20,0...30,0
Ток потребления блока электронного, мА:
в дежурном режиме - 50
в режиме настройки (при включенной панели управления) - 100
Диапазон рабочих температур, °С - 50... + 50
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (ПРЕИМУЩЕСТВА):
Создание одного или двух участков рубежа охраны на блокируемой конструкции или нескольких однотипных конструкциях. Формирование сигнала срабатывания по каждому участку отдельно.
Пассивный принцип обнаружения нарушителя.
Чувствительный элемент собирается из нескольких комплектов вибропреобразователя (от 1 до 10 шт.) и монтируется непосредственно на металлической конструкции.
Возможность создания рубежа охраны необходимой конфигурации.
Максимальное удаление вибропреобразователя от блока электронного – 110 м.
Не чувствителен:
к движению автотранспорта весом до 5 т на расстоянии не менее 10 м;
к движению ж/д транспорта на растооянии до 150 м;
к передвижениям человека, группу людей на расстоянии 1 м;
к деревьям и кустарникам, находящимся на расстоянии не иенее 0,5 м;
к воздушным потокам скоростью до 25 м/с.
Обнаружение несанкционированного вскрытия коробки коммутационной.
Удобство настройки с помощью встроенной в электронный блок панели упр-я.
Точная настройка параметров алгоритма обнаружения за счет визуализации сигналов с чувствительных элементов на встроенной панели управления.
Возможность настройки изделия и передачи информации по интерфейсу RS-485.
Дистанционный контроль работоспособности.
Грозозащита внешних цепей.
15 Дельфин-м

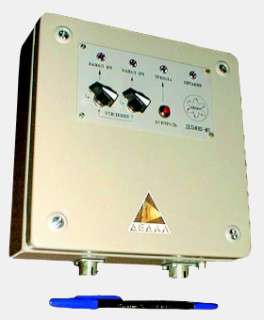

Прибор "Дельфин-МП"
является модернизацией прибора
"Дельфин-М". Электрическая схема
прибора выполнена на более современной
базе с использованием микропроцессорной
техники.
Назначение. Создание
сигнализационных рубежей охраны
периметров объектов, оборудованных
сетчатым, решетчатым, бетонным или
кирпичным заграждением, а также защита
различных элементов конструкций зданий
(стен, дверей, оконных решеток и др.) и
заграждений (ворот, калиток, решеток
трубопроводов).
Принцип работы
основан на регистрации электрических
импульсов, возникающих в кабельном
чувствительном элементе (ЧЭ) прибора,
закрепленном на защищаемой конструкции,
при перелазе нарушителя через конструкцию
или при попытках ее разрушения.
Применение.
Наиболее эффективное применение - при
монтаже кабельного ЧЭ на специализированном
сигнализационном заграждении Д1ПАН001
(полномерный вариант) или Д1ПАН002 (защита
верха любых типов ограждений и входящих
в них конструкций).
Д
остоинства:
Вероятность обнаружения прибора не менее 0,95 при наработке на ложное срабатывание не менее 2500 часов на участок.
Высокая сигнализационная надёжность: обеспечивает обнаружение даже очень осторожных преодолений заграждения с помощью приставной лестницы, не оказывающих ударных воздействий на сетчатое полотно.
Высокая эксплуатационная надёжность.
Прибор устойчиво работает в условиях воздействия электромагнитных помех промышленного происхождения.
Устойчивость к воздействию осадков и низких температур.
На работу прибора практически не оказывают влияния такие природные факторы, как сильный ветер, дождь, снегопад, наличие высокой травы или ветвей деревьев в непосредственной близости от чувствительного элемента, естественные воздействия птиц и мелких животных.
Не требует сезонной подстройки и позволяет свести к минимуму затраты на проведение регламентных работ.
Малое энергопотребление (не более 0,1Вт).
Возможность калибровки чувствительности под конкретную защищаемую конструкцию.
Состав прибора:
блок электронный (1шт.);
кабельный чувствительный элемент (2х250м);
комплект монтажных частей.
В комплект поставки при оснащении объекта могут входить дополнительно:
комплект инструмента и принадлежностей (1 комплект на 5 приборов);
кожух с кронштейном (при монтаже блока прибора непосредственно на заграждении или столбе);
шкаф участковый (для размещения блоков "Дельфин-М", "Дельфин-МП" или других средств сигнализации одного или двух участков охраны периметра).
Краткие технические характеристики
Протяженность участка, блокируемого одним прибором *, м |
250 |
Напряжение питания, В |
13-30 |
Потребляемая мощность, Вт не более |
0,2 |
Габаритные размеры электронного блока, мм |
200х80х200 |
Диапазон рабочих температур, °С |
-50...+50 |
Гарантийный срок службы, лет |
2 |
Протяженность участка, на котором устанавливается один прибор, обычно определяется, исходя из конкретных условий объекта. На прямых участках периметра одним прибором допускается контролировать зону протяженностью до 500 м.
4. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Прибор выдает сигнал тревоги в случае:
преодоления заграждения нарушителем без использования и с использованием подручных средств;
разрушения заграждения с целью его преодоления;
демонтажа чувствительного элемента;
отключения чувствительного элемента от блока электронного;
неисправности чувствительного элемента (обрыв, закоротка);
отключения электропитания блока электронного.
Параметрами, характеризующими сигнализационную и эксплуатационную надежность средства обнаружения, являются вероятность обнаружения и наработка на ложное срабатывание. Для СО Дельфин- МП вероятность обнаружения Робн составляет не менее 0,95 при средней наработке на ложное срабатывание Тн.л.с. порядка 2000 ÷ 3000 часов на участок. Для сравнения можно сказать, что максимальная наработка на ложное срабатывание для современных емкостных, электростатических, индуктивных, радиоволновых, радиолучевых и инфракрасных СО не превышает 500 часов на участок.
Прибор устойчиво работает в условиях воздействия электромагнитных помех промышленного происхождения:
• открытые распределительные устройства электростанций;
• радиоприемные и радиопередающие станции;
• мобильные телефоны;
• линии электропередач под напряжением до 330 кВ, пересекающих рубеж под углом не менее 450 или проходящих вдоль на расстоянии не менее 50 м;
• силовые подземные кабели под напряжением до 40 кВ на расстоянии не ближе 1 м от заграждения.
Прибор предназначен для работы при температуре окружающей среды от минус 50°С до плюс 50°С (-60°С +60°С максимум) и относительной влажности до 98% при температуре 25° С в условиях воздействия следующих климатических и помеховых факторов:
ветер со скоростью в порывах до 30 м/с;
дождь интенсивностью до 40 мм/ч;
снегопад интенсивностью до 10 мм/ч (в пересчете на воду);
электромагнитные и акустические помехи при грозе;
солнечное излучение;
снежный покров высотой до 1 м;
гололед толщиной корки до 10 мм при ветре до 10 м/с;
травяной покров произвольной высоты;
естественные воздействия птиц и мелких животных;
проезд автотранспорта;
пролет самолетов и вертолетов.
