НиРы и изобретения, используемые при разработке системы
При разработке системы никакие НИРы и изобретения не использовались.
Очередность создания системы
Очередность создания системы показана в таблице 3.
Таблица 3 – Очередность создания системы
№ |
Функция |
Временной регламент реализации |
1 |
Создание базы данных |
15.03.2012 |
2 |
Создание модуля для работы кассира |
25.03.2012 |
3 |
Создание модуля для работы администратора |
15.04.2012 |
4 |
Разработка веб-приложения |
20.05.2012 |
Описание процесса деятельности
Данный проект создается для автоматизации и управления продажей железнодорожных билетов. С помощью данной системы можно получить информацию о наличии мест, цене и т. Д. также можно продать, вернуть билет, посмотреть статистику о продаваемости билетов, редактировать расписание, создавая новые посадочные места.
Система разработана для пользователей с высокими навыками (кассиры, администраторы) и низкими навыками (потенциальные покупатели) . Она облегчает и ускоряет поиск информации, а также укоряет работу кассиров.
Основная задача – автоматизация поиска свободного места для последующей продажи. Поиск выполняется как кассиром, так и покупателем. Кассир просматривает наличие мест со своего рабочего компьютера , который должен быть подключен к серверу, покупатель должен просматривать наличие мест из интернета через сайт, который также берет информацию из базы данных.
Другая важная задача – продажа и возврат билетов. При продаже место фиксируется как проданное в базе, при возврате оно переходит обратно в состояние свободного.
Для создания свободных мест в функции администратора входит редактирование расписания, добавление новых дат поездок и редактирование схемы поезда.
Основные технические решения
Структура системы, перечень подсистемы
О структуре системе рассказано в п. 3.2 данной пояснительной записки.
Численность, функции и квалификация персонала
Предположительно при установке на одном вокзале с системой будут взаимодействовать следующие пользователи:
Администратор – 1 человек, хорошее знание ПК, обучены работе с системой.
Кассир – 3 человека, хорошее знание ПК, обучены работе с системой.
Покупатель – неограниченное количество человек, знание ПК разное, от плохого до хорошего, не обучены работе с системой.
Обеспечение потребительских характеристик систем
В состав основных потребительских характеристик входят:
Эргономичность
Безотказность
Эргономичность системы обеспечивается следующими способами:
Простой и понятный интерфейс. При ходе действий по основным потокам на перемещение между управляющими элементами на формах уходит минимальное время, что делает работу администратора/ кассира быстрой.
Безотказность системы обеспечивается следующими способами:
Соответствующее аппаратное обеспечение для работы с сервером.
Приложение ориентировано на многопоточный доступ к базе данных
Функции, выполняемые системой
Основные функции, выполняемые системой:
Поиск места.
Продажа билета (место становится занято).
Возврат билета ( место становится свободно).
Бронирование билета.
Формирование и просмотр статистики.
Внесение изменений в данные.
Редактирование расписания.
Формирование схема поезда.
Поиск места клиентом через сеть Интернет.
Программное обеспечение
Системное и базовое программное обеспечение:
В качестве операционной системы рабочих ПК могут быть использованы: MS Windows XP/Vista/Seven.
Для работы базы данных требуется установленный экземпляр Microsoft SQL Server на сервере.
Мероприятия по подготовке объекта автоматизации к вводу системы в действие
Приведение информации к виду, для обработки на ЭВМ
Мероприятия по приведению информации к виду, пригодному для обработки на ЭВМ не проводятся.
Мероприятия по подготовке персонала
Необходимо составить программу обучения пользователей системы.
Программа обучения должна содержать следующие аспекты:
Рассказ о возможностях программы
Описание структуры программы
Знакомство с интерфейсом
Знакомство с основными функциями
Веб-приложение содержит вкладку помощи
Дополнительные мероприятия
Дополнительные мероприятия – заполнение в базе данных разделов «Станции», «Удостоверение личности», «Удостоверение льготника», «Классы вагонов».
Схема функциональной структуры
Элементы функциональной структуры АС

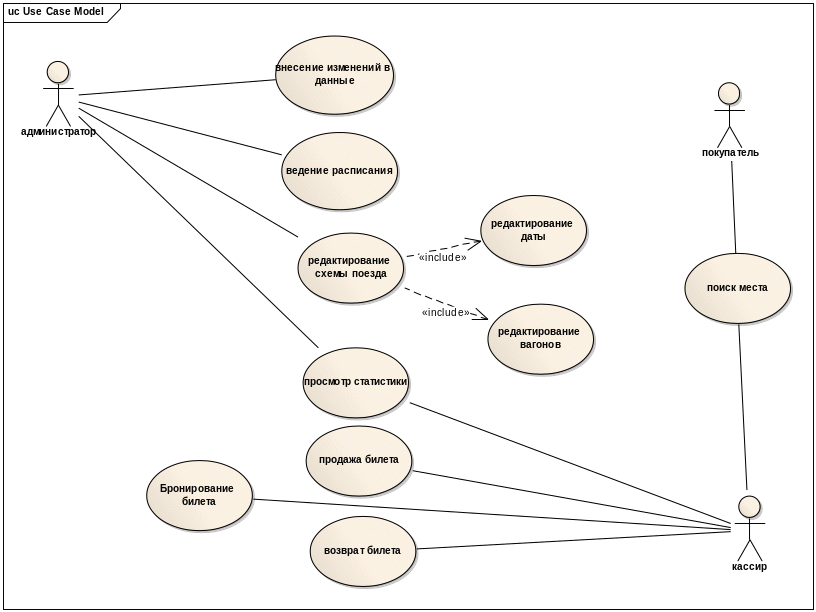

Рисунок 2 иллюстрирует всех актеров системы и все варианты ее использования, а также указывает, какие актеры в каких вариантах фигурируют.
Рисунок 2 – Диаграмма вариантов использования Use Case
