Изображение резьбы.
ГОСТ 2.311-68
Резьбу на чертежах изображают:

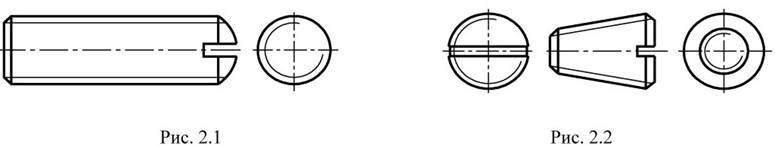

а) на стержне (рис. 2.1, 2.2) – сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему диаметру. Сплошную тонкую линию наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы.
На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную ¾ окружности, разомкнутую в любом месте;

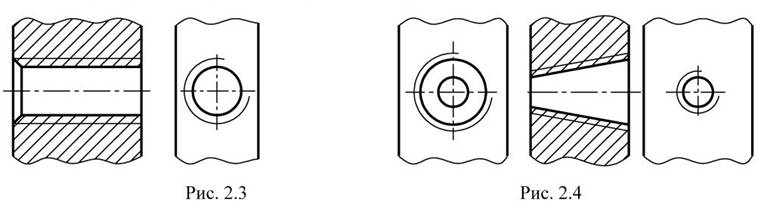

б) в отверстии (рис. 2.3, 2.4) – сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями – по наружному диаметру на всю длину резьбы без сбега.
На изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную ¾ окружности, разомкнутую в любом месте.
Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают.
Видимую границу резьбы показывают сплошной основной линией, невидимую – штриховой.

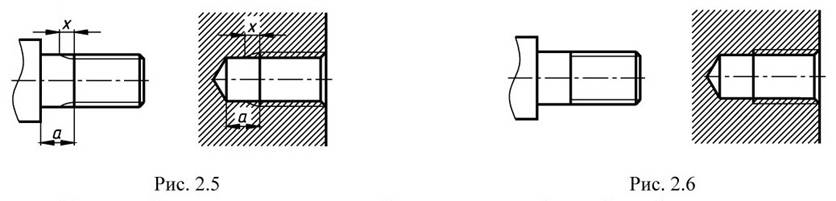

При расчете длины резьбы в силу устройства резьбонарезного инструмента (метчика, плашки) или в случае отвода резца следует учитывать участки, определяемые как сбег резьбы (х) и недорез (а), как показано на рис. 2.5. На чертежах резьбу на стержне и в отверстии изображают (и наносят размер длины резьбы), как правило, без сбега (рис. 2.6).

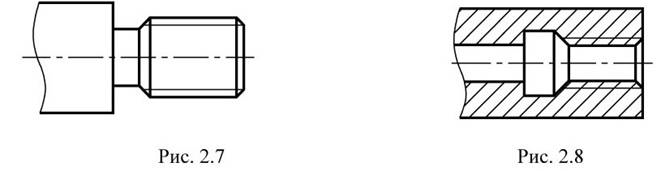

Если требуется изготовить резьбу полного профиля, без сбега, то для вывода резьбообразующего инструмента делают проточку (рис. 2.7 и 2.8).

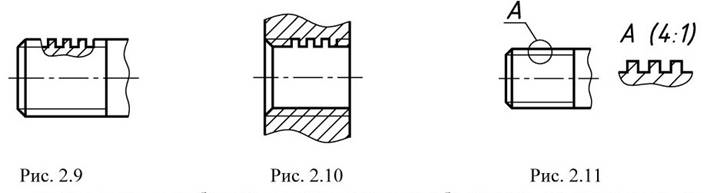

Для резьбы с нестандартным профилем следует показать профиль одним из способов, представленных на рис. 2.9, 2.10, 2.11.
Параметры резьбы.
Основные параметры и определения резьбы
Резьба - один или несколько равномерно расположенных выступов резьбы постоянного сечения, образованных на боковой поверхности прямого кругового цилиндра или прямого кругового конуса.
Выступ резьбы - выступающая часть материала детали, ограниченная винтовой поверхностью резьбы.
Канавка - пространство заключенное между выступами резьбы.
Профиль резьбы - это профиль выступа и канавки резьбы в плоскости осевого сечения резьбы. Угол между смежными боковыми сторонами резьбы в плоскости осевого сечения называется углом профиля а (рисунок 1.3). Цилиндрические резьбы характеризуются наружным, внутренним и номинальным диаметрами, шагом и ходом резьбы.
Наружный диаметр цилиндрической резьбы (d, D) это диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы (рисунок 1.3)
Внутренний диаметр цилиндрической резьбы (d/, D/)- это диаметр воображаемого прямого кругового цилиндра, вписанного во впадины наружной или вершины внутренней цилиндрической резьбы (рисунок 1.3).
Номинальный диаметр - это диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении.
Шаг резьбы (Р) - это расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы (рисунок 1.4). Шаг резьбы бывает крупным и мелким. Крупный шаг на чертеже не обозначается.
Ход резьбы (Ph) -- расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360.
Параметры конических резьб задаются в основной плоскости. Основная плоскость конической резьбы - это плоскость, перпендикулярная к оси резьбы, в которой задаются номинальные размеры наружного, среднего и внутреннего диаметров конической резьбы (рисунок 1.5).
Внутренний диаметр конической резьбы (d/, D/) - диаметр воображаемого прямого кругового конуса в основной плоскости или в заданном сечении, вписанного во впадины наружной или вершины внутренней конической резьбы
