Вопросы к экзамену по курсу «Инженерная и компьютерная графика» Вопросы по инженерной графике
Форматы.
Обозначение формата
АО(1189x 841) А(1594 х 841) А2(594 х 420) A3(297 х 420) А4(297 х 210)
Размеры сторон листа, мм
Основные форматы получают из формата АО путем последовательного деления на две равные части параллельно меньшей стороне. При необходимости допускается применять формат А5 с размерами сторон 148 х 210мм. Допускается также применение дополнительных форматов
Основные надписи.
ГОСТ 2.104 – 68
Основная надпись, образующая часть графического документа называемого «чертёж». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.
Шрифты чертежные.
Чёткость и наглядность чертежа зависят от качества его оформления. Чертежи, правильно вычерченные, но имеющие плохо выполненные надписи, теряют вид. При выполнении надписей необходимо обращать внимание на то, чтобы размеры выбранных для надписей шрифтов гармонировали с размерами чертёжного листа. Чтобы научиться хорошо писать, необходима тренировка.
Каждый чертёж содержит различные надписи, состоящие из букв и цифр. При изучении шрифта следует ознакомиться вначале с конструкцией букв и цифр, затем переходить к надписям. На машиностроительных чертежах надписи должны быть выполнены стандартным шрифтом по ГОСТ 3454-46.
Стандарт устанавливает шрифты, обязательные к применению в машиностроительных чертежах, и содержит указания по выполнению надписей стандартным шрифтом.
Начертание римских цифр для любого размера шрифта допускается по типу I, II, VII т. е. с чёрточками сверху и снизу.
1. Размером шрифта называется высота h прописных (заглавных) букв в миллиметрах.
Рекомендуются следующие размеры шрифтов: 14; 10; 7; 5; 3,5; 2,5.
В случае применения иных размеров, начертание букв и цифр должно сохраняться подобным указанному в настоящем стандарте.
2. Высота строчных букв составляет 1/3 высоты прописных. Округлённо это соответствует следующему меньшему размеру шрифта.
3. Наклон шрифта к строке должен быть равен 75°. Допускается применять шрифт без наклона для обозначения номеров чертежей с сохранением указанных в стандарте типов и размеров цифр и букв.
4. Толщина обводки букв и цифр должна быть равна приблизительно 1/7 - 1/8 высоты.
5. Расстояние между строками не менее 1,4 размера шрифта.
Масштабы.
Масштабом чертежа называется отношение линейных размеров изображаемого на чертеже предмета к действительным его размерам. При необходимости уменьшения изображения предмета на чертеже пользуются масштабом уменьшения, т. е. таким масштабом, у которого отношение линейных размеров изображения к действительным размерам меньше единицы, а при увеличении — масштабом увеличения, у которого это отношение больше единицы.
Масштабы чертежей стандартизованы, поэтому они не могут быть выбраны произвольно. В отношении масштабов ГОСТ 3451-46 предусматривает следующее:
1. Предпочтительным является масштаб 1:1 (изображение в натуральную величину). Допускается, в зависимости от сложности и величины изображения деталей или их совокупности, пользоваться масштабами уменьшения и увеличения; при этом надлежит брать следующие масштабы:
для уменьшения 1 :2; 1:5; 1 :10; 1: 20; 1 : 50; увеличения 2:1;5:1;10:1.
Кроме того, допускаются, но не рекомендуются, масштабы 1 :2,5; 1:4; 1:25.
2. При необходимости иметь ещё большее уменьшение следует применять масштабы: 1 : 10n ; 1 : (2 • 10n); 1: (5 • 10n), а для большего увеличения (10 •n):1, где n—число целое.
3. Форма обозначения масштаба следующая:
M 1:1; M 1 : 2; M2 :1 и т.п.
П p и м e ч а н и е. Если масштаб вписывают в предназначенную для этого графу, имеющую заголовок „Масштаб", то буква "М" из обозначения исключается.
Типы линий.
Типы линий обводки и их применение
При обводке применяются линии следующих типов:
сплошные
штриховые
штрих-пунктирные
Цвет линий обводки—чёрный. Допускаемые отступления указаны ниже.
Толщину линий обводки выбирают в зависимости от величины и сложности изображения и от назначения чертежа, причём выбранные толщины должны быть одинаковыми для всех видов и разрезов данного чертежа, вычерчиваемых в одном и том же масштабе.
Толщины всех применяемых на данном чертеже линий обводки определяются выбранной толщиной b сплошных линий, применяемых для видимого контура изображаемой детали; b выбирается в пределах от 0,4 до 1,2 мм.

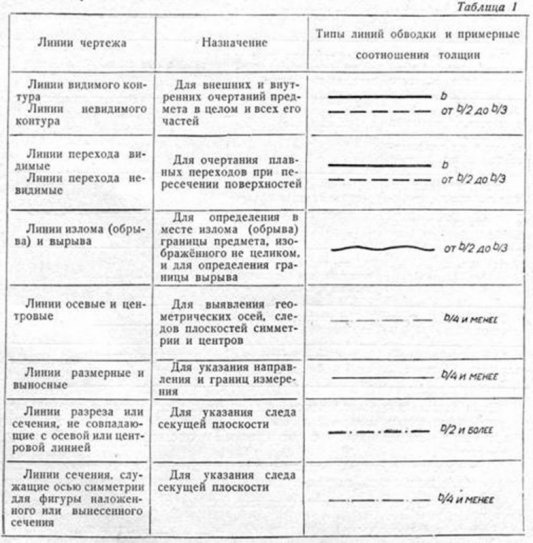

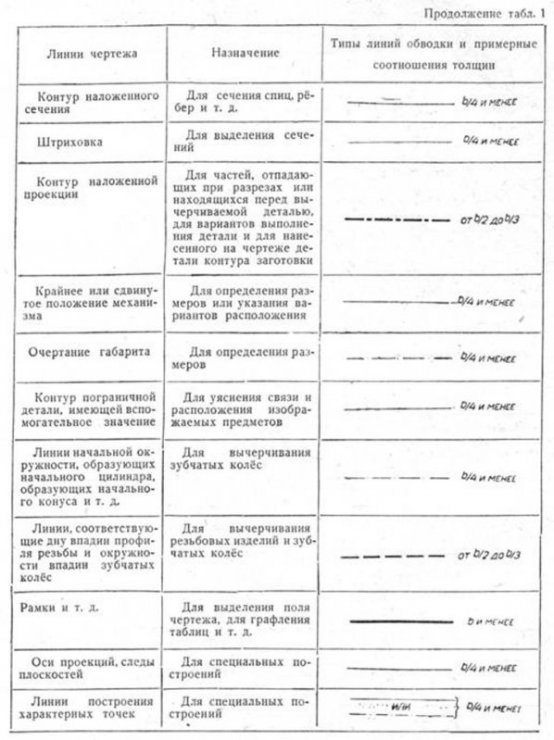

Подбор линий обводки по назначению и толщине производится по данным, приведённым в табл. 1.
