§45. Импульсный гамма-гамма-метод

Глубинность ГГМ-П может быть существен­но увеличена, если изучать временнбе распреде­ление рассеянных породой гамма-квантов в сква­жине. Для этого необходимо использовать пере­менное (импульсное) гамма-поле, на котором

„ ⁴ уу VI 11\/1/11

основан импульсныи гамма-гамма-метод стости для (ИГГМ). При увеличении времени задержки кварцевых пес- включения измерительной аппаратуры после чаннков (!)

* ш И Н^ВОСТНИ-

кратковременного гамма-облучения горной по- ”_ов %) роды (время задержки) регистрируемые интен­сивности вторичного гамма-излучения отражают гамма-лучевые характеристики более удаленных слоев породы. При малых временных задержках регистрируемые гамма-кванты представляют собой гамма-кванты комптоновского рассеяния ближней зоны. По мере увеличения времени задержки замеряют интенсивности гамма-квантов, проникших на большую глубину в горные породы и отражающих комптоновское рассеяние и фо­тоэлектрическое поглощение первичного гамма-излучения.

Таким образом, с увеличением времени задержки возра­стает глубина проникновения в пласт регистрируемых гамма- квантов и тем самым повышается глубинность исследования, а значит, уменьшается влияние скважинных условий на резуль­таты ИГГМ. При этом увеличивается дифференциация кривых и м пул ьсного га м м а - га м м а - метода.

При облучении породы жесткими гамма-кваитами компто­новское рассеяние, которое в основном определяется плотно­стью горной породы, предшествует фотоэлектрическому погло­щению, зависящему от вещественного состава и особенно от содержания тяжелых элементов породы, поэтому в ИГГМ по­является возможность разделить эти процессы, регистрируя /уу на разных временных задержках, и тем самым существенно по­высить геологическую эффективность методов рассеянных гам­ма-квантов.

Импульсный гамма-гамма-метод находится в стадии разра­ботки.

§ 46. Гамм а-гамма-метод по мягкой компоненте

В ГГМ-М применяется такой же скважинный прибор, как и в ГГМ-П. Только гильза прибора изготавливается из материала с малым порядковым номером (алюминия), чтобы исключить гашение регистрируемой мягкой компоненты рассеянного гам­ма-излучения в кожухе прибора. Так, корпус из алюминия со стенками толщиной 8 мм пропускает около 50 % излучения энергией 0,05 МэВ и практически не поглощает гамма-кванты с £_у>0,1 МэВ.

Для уверенной интерпретации данных ГГМ-М необходимо знать плотностную характеристику горных пород, которую можно получить по результатам ГГМ-П. И, наоборот, для более точного определения плотности горных пород по данным ГГМ-П надо иметь представление о вещественном составе пород, кото­рый отражается ГГМ-М. Следовательно, для изучения разреза скважины лучше всего применять ГГМ-П и ГГМ-М вместе (рис. 98). В этом случае используются скважинные приборы с одновременной регистрацией кривых ГГМ-М и ГГМ-П. Инди­каторы и электронные блоки каналов ГГМ-М и ГГМ-П разме­щены в двух отдельных корпусах, изготовленных соответственно из алюминия и стали и расположенных симметрично относи­тельно зондовон части прибора на одинаковом расстоянии от поверхности основного экрана, прижимаемой к стенке скважины. Против каждого индикатора в экране имеется кол­лимационное окно. Применяются приборы и других кон­струкций.

Результаты ГГМ-М являются дополнительными данными для более точного решения задач нефтяной и рудной геологии с помощью ГГМ-П. Так, разделить породы в разрезах нефтя­ных и газовых скважин на основные типы (известняк, доломит, песчаник) можно по содержанию в них кальция (1=20), по­скольку показания ГГМ-М являются функцией объемного со­держания кальция. Остальные элементы практически неразли­чимы гамма-гамма-методом по мягкой компоненте.

При совместной интерпретации кривых ГГМ-П и ГГМ-М од­нозначно выделяются песчаники и глины без карбонатных при­месей по совпадению этих кривых (см. рис. 98). По максималь­ному расхождению кривых (показания ГГМ-М на 20—25 % ниже показаний ГГМ-П) также надежно выделяются извест­няки. Промежуточные расхождения кривых могут соответство­вать как доломитам, так и песчано-глиннстым породам с боль­шой примесыо карбонатов. Уточнить принадлежность пород к тому или иному типу можно с помощью геофизической ха­рактеристики, полученной другими методами промысловой гео­физики (ГМ, микрозондирование, кавернометрня). На рис. 98 по указанным признакам уверенно выделяются песчаники в ин­тервалах 2045—2053, 2068—2070,4; 2090—2092,4; 2095,6—

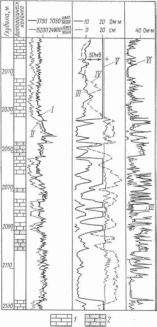

Рис. 98. Диаграммы ГГМ-П и ГГМ-М для разреза сложного типа (по Ю. А. Гулину).

/-ГГМ-П (малый зонд): //-ГГМ-М; ///-КС; IV — СП; V — каверномстрня; VI - потснциал-мнкрозонд; VII — гралиент-микрозонд. / — известняк; 2—песчаник

2099 м и известняки в интервалах 1990—1998, 2012—2032, 2053—2061, 2075—2078, 2079,6—2082,5; 2086,5—2090,5; 2126,5— 2130 м.
