§ 18. Метод микрозондов сопротивления экранированного заземления с автоматической фокусировкой тока
Па показания обычных микрозоидов значительное влияние оказывают слой промывочной жидкости и глинистая корка, которые находятся между башмаком микрозонда и стенкой скважины. По этой причине данные КС микрозоидов непригодны для количественной интерпретации. В случае заполнения скважины соленой промывочной жидкостью [рр< (0,2- 0,5) Ом • м]
Рис.
45. Характер распределения токовых
силовых линий в изучаемой среде при
применении обычного мнкрозонда (а)
и микрозоидов метода СЭЗ с автоматической
фокусировкой тока—двухэлектродного
(б),
трехэлектродного (в),
четырех электродного (г).
/
башмак мнкрозонда; 2— изучаемая среда
(пласт, зона проникновения, глинистая
корка, слой промывочной жидкости).
Заштрихованы области фокусировки тока
кривые КС обычных микрозондов не могут быть использованы и для качественной интерпретации. В связи с этим разработаны новые виды микрозондов — микроэкраннрованные зонды с автоматической фокусировкой тока.
В методе микрозондов СЭЗ с фокусировкой тока используются замкнутые электроды кольцевой или прямоугольной формы, смонтированные на изоляционном башмаке, который прижимается пружиной к стенке скважины. Принципы фокусировки тока центрального электрода в методе аналогичны принципам метода СЭЗ [5].
Фокусированный метод микрозоидов СЭЗ имеет несколько модификаций, различающихся по числу электродов мнкроуста- новок (двух-, трех- и четырехэлектродные) (рис. 45).
В связи с фокусировкой тока /о показания микрозондов СЭЗ с автоматической фокусировкой тока менее искажены влиянием глинистой корки и слоем промывочной жидкости, чем при измерении КС обычными микрозондами, и определяются в основном удельным сопротивлением прискважинной части пласта. При применении метода микрозондов СЭЗ одновременно с кривой рЭф микрокаверномером регистрируется кривая изменения диаметра скважины.
Аппаратура метода микрозондов СЭЗ с автоматической фокусировкой тока
Аппаратура МБ К. Эта аппаратура предназначена для одновременного измерения в нефтяных и газовых скважинах эффективного удельного сопротивления и толщины глинистой корки микрокаверномером с любым кабелем. В ней используется двухэлектродный микрозонд СЭЗ. Электроды зонда смонтированы на резиновом башмаке с рабочей кривизной поверхности 200 мм. Электрод Л0 имеет размеры 15X70 мм; длина экранного электрода Лэ 208 мм, ширина 102 мм.
Постоянство тока питания /0 частотой 500 Гц обеспечивается стабилизированным генератором (рис. 46), а равенство потенциалов электродов Л0 и Л» — автокомпенсацнонным усилителем АК. Экранный электрод питается также током частотой 500 Гц от автокомпенсатора АК. Сила этого тока поддерживается такой, что разность потенциалов на электродах Л0 и Лэ, которая является входным напряжением автокомпенсатора, всегда остается близкой к нулю. Измеряемая разность потенциалов между Л9 и удаленным электродом М, пропорциональная рЭф, усиливается в скважинном приборе усилителем У и подастся на центральную жилу кабеля и оплетку его или на две жилы трехжильного кабеля.
Диаметр скважины измеряется с помощью реостата /?к, механически связанного с башмаком прижимного устройства тросом.
ние коэффициента двухэлектродного микрозонда СЭЗ составляет 0,015 м. Масштаб записи кривой р9ф при минерализованной промывочной жидкости выбирают равным 0,5 Ом*м/см, при пресной 1—2 Ом*м/см. Скорость регистрации диаграммы рЭф зависит от геологического строения разреза скважин и составляет 700—1000 м/ч.
А
Коэффициент зонда определяют экспериментально в баке с раствором рпг электролита известного удельного сопротивления. Номинальное значе-
ВС
шш цжк^-t
г
Рис. 46. Блок-схема аппаратуры МБК.
ВС — стабилизированный выпрямитель
ппаратура МБКУ. Аппаратура МБКУ предназначается для одновременного измерения эффективного сопротивления пород и толщины глинистой корки на одножильном бронированном кабеле. От МБК аппаратура МБКУ отличается расширенным диапазоном измерения р9ф и диаметра скважины, возможностью работы в глубоких скважинах с высокими температурами и давлениями и применением управляемого с поверхности прижимного устройства. Для передачи сигналов по одножильному кабелю используется частотное разделение каналов 7,8 и 14 кГц. Питание скважинного прибора обеспечивается стабилизированным выпрямителем УИП-К, сила тока 300 мА.Области применения метода микрозондов СЭЗ и решаемые им геологические задачи
На показания метода микрозондов СЭЗ в значительно меньшей мерс сказывается влияние высокопроводящей промывочной жидкости и глинистой корки, чем на показания обычных микрозондов. В связи с этим метод микрозондов СЭЗ с фокусировкой тока нашел широкое применение при исследованиях скважин с высокомннерализованными промывочными жидкостями.
Кривые эффективного сопротивления метода микрозондов СЭЗ используются для точного определения границ и мощности пластов, выделения маломощных прослоев, определения литологии разреза и выделения коллекторов (рис. 47). Этот метод в комплексе с другими геофизическими методами позволяет оценить пористость, глинистость и нефтегазонасыщение коллекторов, получить сведения о нефтеотдаче пластов по замерам параметров промытой зоны.

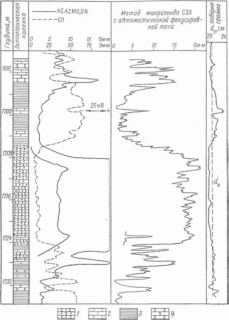

Рис.
47. Выделение маломощных пропластков в
разрезе скважины методом микрозонда
СЭЗ с автоматической фокусировкой
тока.
/
— песчаник нефтеносный; 2 —известняк;
3
—
глина; 4
—
песчаник водоносный. ан
— номинальный
диаметр скважины
