1.4.5 Производство земляных работ бульдозером

Бульдозеры предназначены для землеройно-планировочных работ, послойного разравнивания привозного грунта и перемещение его к голове отвала или насыпи, срезки растительного слоя и уборки его во временный склад, возведения насыпей из выемок или из боковых резервов высотой до 2 м и устройства полунасыпей-полувыемок на косогорах.

Цикл работы бульдозеров состоит из набора, перемещения, разравнивания грунта и обратного хода. Набор грунта (копание) осуществляется клиновым забоем, т.е. с переменной толщиной стружки, разрабатывают грунты с малым сопротивлением копанию.[1,стр.27]

Рисунок 12. Клиновой способы набора грунта бульдозерами.

Схема движения бульдозера - челночная.

Эксплуатационная производительность бульдозера, м3/смену, на разработке грунтов определяют по формуле

П^р_э.б. = 60 t_см q k_в / (Т_н + Т_п +l_г /v_гр + l_п /v_п) , (27)

где t_см – продолжительность рабочей смены, 8ч;

q – объем грунта в плотном состоянии, перемещаемый бульдозером, м3; q = 1,98 [1];

k_в – коэффициент использования по времени, k=0,8[2];

Т_н – продолжительность набора грунта, мин; Тн =0,15[1];

Т_п – время на переключение скоростей, мин; Тп =0,1[1];

l_г, l_п – расчетные расстояния, на которые перемещает бульдозер грунт и возвращается порожним, м; l_г,= l_п = 10;

v_гр, v_п – скорость движения бульдозера груженого и порожнего, м/мин., v_гр=45, vп=74[1].

Эксплуатационная производительность, м²/см, бульдозера при планировке площадки определяется по формуле

П^пл_э.б. = 60 t_см (B-b)v_ср(k_н / k_р) k n-¹, (28)

где B – длина отвала, м;(В=3,2 м)

b – ширина перекрытия планируемых полос 0,5 м[1];

v_ср – средняя скорость перемещения бульдозера, м/мин, v_ср = 60[1];

k_н – коэффициент наполнения, k_н =0,85[2];

k_р – коэффициент разрыхления грунта, k_р =1,2 [2];

k_в – коэффициент использования во времени,k=0,8 [2];

n – число проходов по одному месту, n = 3.

П_плэ.б.=

1.4.6 Уплотнение грунта

Грунт, укладываемый в полезные насыпи, в основании котлованов и траншей, подлежит уплотнению. Уплотняют грунт укаткой, трамбованием и вибрированием. Катками с гладкими металлическими вальцами уплотняют несвязные грунты слоем до 15 см и песочно-гравелистые смеси при толщине отсыпаемого слоя от 5 до 15 см. применение таких катков целесообразно, когда верхний слой насыпи является основанием фундаментов или подъездных путей.[1]

Грунт следует уплотнять путем последовательных круговых проходок катка по всей площади насыпи, причем каждая проходка должна перекрывать предыдущую на 0,2…0,3 м. Закончив укладку всей площади за один раз, приступают ко второй проходке.

Принимаем в соответствии с таблицей 16 [1,стр.76] самоходную гладкую машину ДУ-11. Двигатель – Д-37Н, ширина уплотняемой полосы – 1.8 м, толщина уплотняемого слоя – 0,2 м, необходимое число проходок по одному следу – 8-10, стоимость маш.-ч. – 67.77руб., оптовая цена – 368820руб..

Эксплуатационная производительность катков определяется по формуле

П_э.кат = 60 t_см v_ср (B-a) k_в n^-1 , м²/см, (29)

где v_ср – рабочая скорость катка, м/мин; а - ширина полосы перекрытия предыдущего прохода (0,2…0,25 м); k_в – коэффициент использования во времени (0,8 – для катков, 0,7 – для остальных грунтоуплотняющих машин); n – число проходок по одному следу.[1,стр.29]

v_ср=83,3 м/мин. [1]

П_э.кат=60*8*83.3*(42-0,23)*0,8*0,1= 133610 м²/см

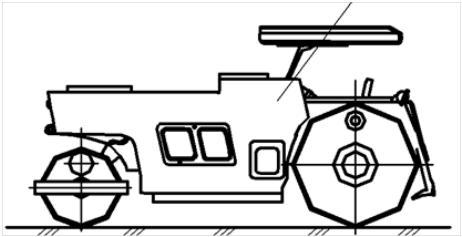

Рисунок 13. Каток ДУ-11
