1.2.2 Выбор экскаватора оборудованного прямой лопатой

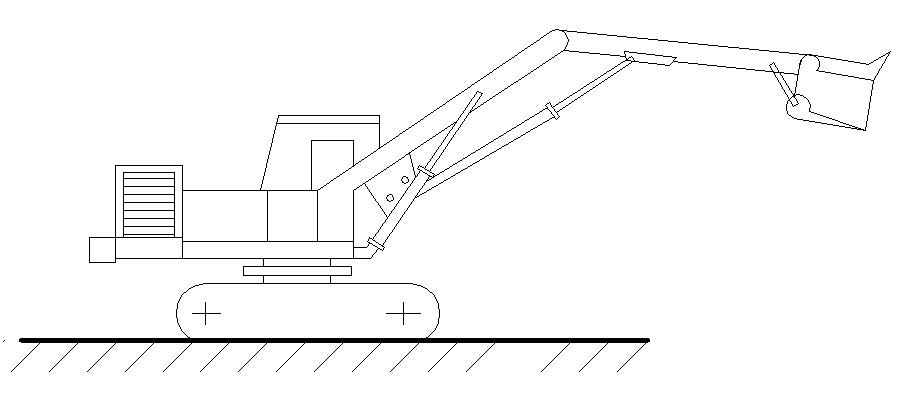

Рисунок 3. Экскаватор с оборудованием прямая лопата
Технические данные выбранного экскаватора представлены в таблице 5.
Таблица 5. Рабочие характеристики экскаватора ЭО-4321Б
Наименование параметров, м (наклон передней стенки ковша к горизонту 60 °) |
Индекс |
Значение |
Марка экскаватора |
|
ЭО-4321Б |
Вместимость ковша прямой лопаты, м3 |
qэ |
1 |
Радиус копания max/min,м |
Rmax, Rmin |
7,8 4,0 |
Радиус выгрузки, м |
Rв |
6,0 |
Высота выгрузки, м. |
Нв |
4,7 |
Максимальная глубина копания, м |
Hк |
7,6 |
Приведенные удельные затраты на 1 час работы, руб./машино-час |
ку |
5,34 |
Продолжительность рабочего цикла, сек. |
t |
17,5 |
1.2.3 Выбор автотранспорта для вывозки грунта
Разрабатываемый грунт в котловане вывозят за пределы строительной площадки автосамосвалами. Марку и грузоподъемность автосамосвала подбираем в зависимости от дальности перевозки и от вместимости ковша экскаватора на основании рекомендаций таблицы 6.
Таблица 6. Рекомендуемая грузоподъемность автосамосвалов
Дальность перемещения грунта, км |
Вместимость ковша экскаватора, м3 |
|||||
0,4 |
0,65 |
1 |
1,25 |
1,6 |
2,5 |
|
0,5 1,0 1,5 2,0 3,0 4,0 5,0 и более |
4,5 7 7 7 7 10 10 |
4,5 7 7 10 10 10 10 |
7 10 10 10 12 12 12 |
7 10 10 12 12 18 18 |
10 10 12 18 18 18 18 |
- 12 18 18 27 27 27 |
Грунт разрабатывается в автосамосвал и вывозится на расстояние 3 км.
Рациональная грузоподъемность автосамосвалов зависит от вместимости ковша экскаватора (в нашем случае 1 м3).
Согласно рекомендациям таблицы 6 принимаем самосвал грузоподъемностью 12 т.
Выбор самосвала выполняем по таблице 5 [15], принимаем КрАЗ-256 Б (для трех вариантов)
Таблица 7. Характеристики транспортных машин
Г/п, Q,т |
масса qa, т |
радиус поворота Ra, м |
вместимость Vк, м3 |
Max. скорость км/ч |
коэф. сцепной массы |
высота кромки кузова h, мм |
ширина кузова Вг, мм |
мощность двигателя W, кВт |
12 |
11 |
10,05 |
6 |
68 |
0,8 |
2335 |
2640 |
177 |
Приведенные затраты на эксплуатацию – 4,75 руб./час
Затраты труда на эксплуатацию – 1,99 маш.-час Инвентарная стоимость машины- 9,01 тыс. руб.
Средняя скорость движения – 23 км/ч
Время выгрузки – 2,85 мин.

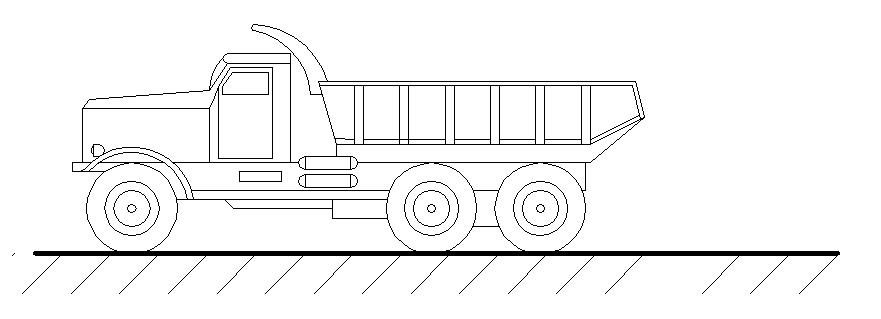

Рисунок
4. Автосамосвал КрАЗ.
