24. Які локальні мережі підтримують метод доступу ieee802.3, ieee802.4? ieee802.5?6. Стандарт ieee 802.4 Token Bus7. Стандарт ieee802.5 Token Ring8.

25. Керування потоками в каналах Стандарт ieee802.3x9.

26. Достоинства и недостатки arCnet

Достоинства: Низкая стоимость сетевого оборудования и возможность создания протяжённых сетей.

Недостатки: Невысокая скорость передачи данных.

После распространения Ethernet в качестве технологии для создания ЛВС, ARCNET нашла применение во встраиваемых системах.

Поддержкой технологии ARCNET (в частности распространением спецификаций) занимается некоммерческая организация ARCNET Trade Association (ATA).

27. Достоинства и недостатки TokenRing

Переваги мережі топології Token Ring: - забезпечує рівний доступ до всіх робочих станцій; - висока надійність. Недоліками є: - висока вартість побудови мережі.

8. Лекция 10 Архитектура локальных сетей: Ethernet.100 \ lG \ 10GBase-xx.Семейство стандартов IEEE 802.3

1. Приведите перечень функций уровня MAC и LLC?

Функции уровня MAC:

• Обеспечения доступа к среде, которая распределяется

• Передача кадров между конечными узлами, используя функции и устройства физического уровня.

Функции уровня LLC:

• Организация интерфейса к прилегающим к нему сетевым уровнем

• Обеспечение доставки кадра с заданой степенб надежности.

2. Приведите перечень видов кадров Ethernet

802.3/ LLC

Raw 802.3/Novell 802.3,

Ethernet DIX (II)

Ethernet SNAP.

Если нужна характеристика – 7 слайд 10 лекция.

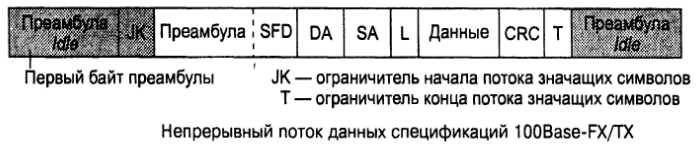

3. Приведите структуру кадра IEEE 802.3

Данные в кадре занимают от 46 до 1497(1946 байт). Дополнительные поля, а именно адресса получателя и отправителя занимают по 6 байт, длина поля данныых занимает 2 байта. Заголовок LLC в общем случае занимает 3 байта и включает в себя:

адрес точки входа сервиса назначения (Destination Service Access Point, DSAP) – 1 байт,

адрес точки входа сервиса источника (Source Service Access Point, SSAP) – 1 байт,

управляющее поле (Control) – 1 байт

Кадр LLC обрамляется двумя однобайтовыми полями "Флаг", имеющими значение 01111110. Флаги используются на MAC-уровне для определения границ блока.

4. Как маркируется технология Ethernet? Приведите примеры для разных сред и разных скоростей.

Пишем умными словами!!!

Цифры перед Base – скорость передачи данных, буквы после – вид среды:

• 100BASE-T — общий термин для обозначения стандартов, использующих в качестве среды передачи данных витую пару

• 100BASE-FX — стандарт, использующий многомодовое волокно. Максимальная длина сегмента 400 метров в полудуплексе (для гарантированного обнаружения коллизий) или 2 километра в полном дуплексе.

• 10GBASE-CX4 — технология 10-гигабитного Ethernet для коротких расстояний (до 15 метров), используется медный кабель CX4 и коннекторы InfiniBand.

• 100BASE-LX — 100 Мбит/с Ethernet с помощью оптического кабеля

• 100BASE-FX — вариант Fast Ethernet с использованием волоконно-оптического кабеля.

5. Как функционирует повторювач (repeater) для Ethernet?

   Повторитель – это устройство, которое получает электрический или оптический сигнал из каблея через один интерфейс, регенерирует его и высылает в кабель через другой интерфейс. Заданием повторителя является пересылка любого входящего сигнала ко всем другим портам без модификации или ненужной задержки. Это означает также пересылку сигналов коллизий, фрагментов рамок, шумов. Повторители могут иметь два или более портов

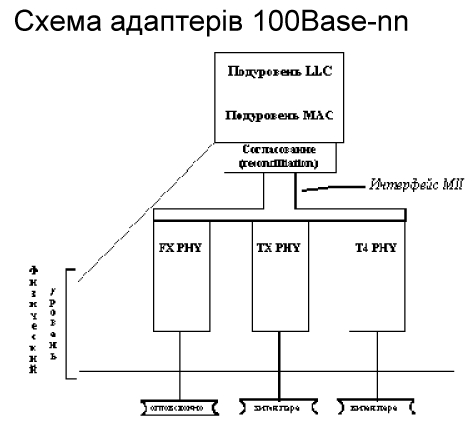

6. Приведите пример схемы адаптера 10base (100 base)

7. Приведите пример схемы адаптера 1000Base - xx

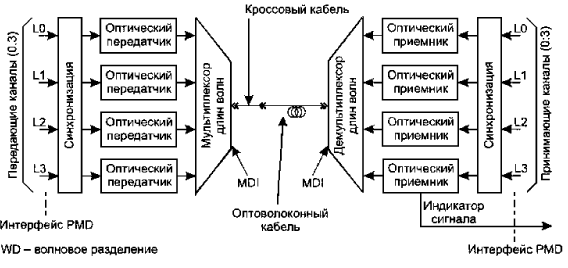

8. Приведите пример схемы адаптера 10GBase – xx

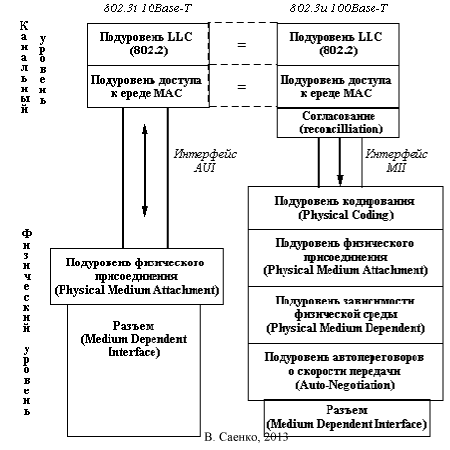

9. Опишите функциональные блоки в схеме адаптера 100BASE –

Физический уровень технологии Fast Ethernet

Физический уровень включает три элемента:

- Независимый от среды интерфейс (Media Independent Interface, MII).

- Уровень согласования (reconciliation) требуется для того, чтобы уровень MAC,

рассчитанный на интерфейс AUI, мог работать с физическим уровнем через

интерфейс MII

- Устройство физического уровня (Physical Layer Device, PHY).

10. Чем между собой отличаются 100Base- 100Base-

- 100Base-TX для двухпарного кабеля на неэкранированной витой UTP

паре категории 5 или экранированной витой паре STP типа 1;

- 100Base-T4 для четырехпарного кабеля на неэкранированной витой паре

UTP категории 3,4 или 5;

11. Які методи кодування передаваних даних і сигналу використовуються в 100Base-?ТХ?

Стандарт Fast Ethernet использует кодирование 4В/5В.

После преобразования 4-битовых порций кодов в 5-битовые порции физического кодирования их представляют в виде оптических / электрических сигналов в кабеле, соединяющих узлы сети, методы физического кодирования NRZI и MLT-3 для 100Base-FX и 100Base-TX соответственно.

12. Какие требования к среде существуют для технологий Ethernet 1000Base?

В стандарте 802.32 определены следующие типы физической среды:

• одномодовый волоконно-оптический кабель;

• многомодовый волоконно-оптический кабель 62,5 / 125;

• многомодовый волоконно-оптический кабель 50/125;

• экранированный сбалансированный медный кабель ..

13. Какие рекомендации по длине соединений существуют для различных технологий. Ethernet 1000Base-?

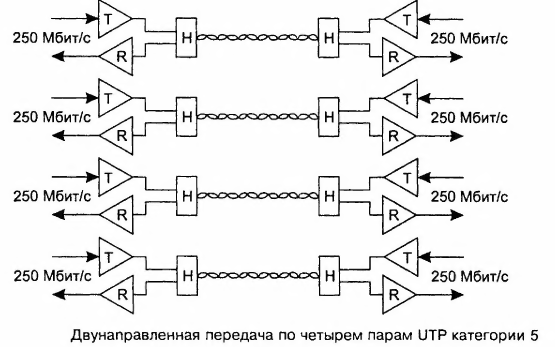

14. Приведите схему соединений для 1000Base-􀉌.

15. Какие технологии существуют для Ethernet 10GBase-?

• Формально этот стандарт имеет обозначение IEEE 802.3ae и являются поправкой к основному стандарту. В нем описываются семь новых спецификаций физического уровня, которые взаимодействуют с уровнем MAC за помощью нового варианта подуровня согласования.

• Этот подуровень обеспечивает для всех вариантов физического уровня 10G Ethernet единый интерфейс доступа XGMII (extended gigabit medium independent interface) - интерфейс независимого доступа к гигабитного среды. Данный интерфейс предусматривает параллельный обмен четырьмя байтами, образующих четыре потока данных.

• Существует три группы физических интерфейсов стандарта 10G Ethernet:

10GBase-X, 10GBase-R и 10GBase-W. Все они отличаются способом кодирования данных: в варианте 10GBase-X используется код 8В/10В, в двух других кодов - 64В/66В.

• 10GBASE-SR, 10GBASE-LR, 10GBASE-LRM, 10GBASE-ER, 10GBASE-ZR, 10GBASE-LX4
