1. Расчет электрических нагрузок

Для расчета используем метод упорядоченных диаграмм, т.е. метод коэффициента использования и коэффициента максимума. Для 3-х фазных электроприемников (ЭП) расчетная нагрузка однородных по режиму работы (одинаковыми k_и; cos) с переменным графиком нагрузки:

,

где – коэффициент максимума, определяемый для группы электроприемников отделение с переменным режимом работы

– определяется по коэффициенту использования для однотипного оборудования.

Точное эффективное число ЭП определяем по формуле:

.

Для электроприемников с постоянным режимом работы:

.;

Для приёмников с переменным режимов:

Кв[кн.14.таблица П-1)

Реактивная мощность среднесменная определяется по выражению:

.

Максимальная реактивная нагрузка определяется по формулам:

при  10;

при > 10.

Полная расчетная мощность определяется по выражению:

.

.

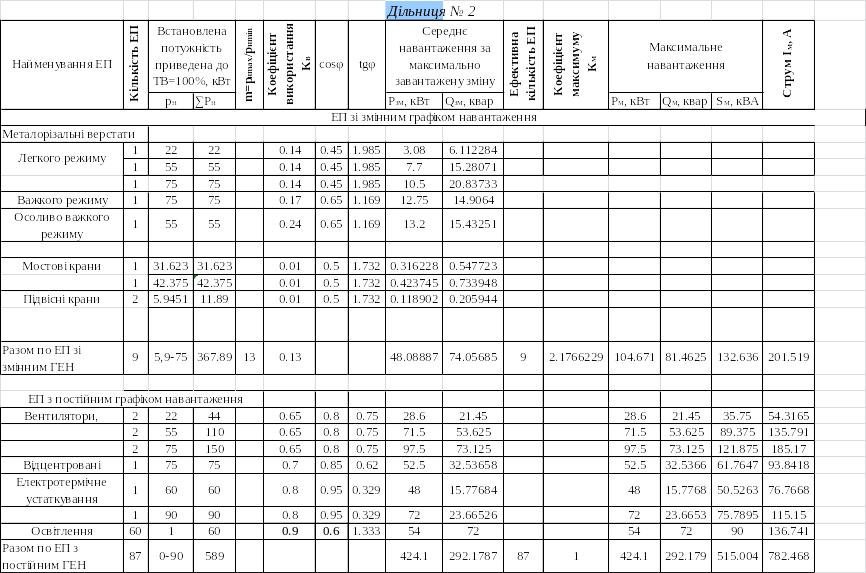

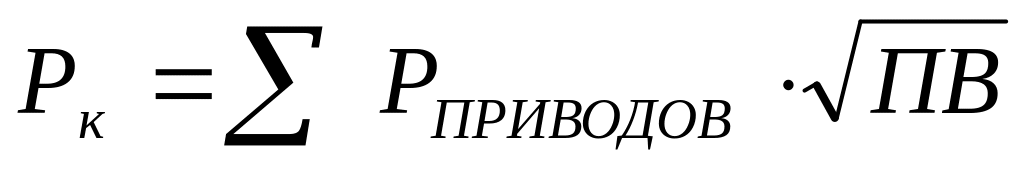

Номинальная мощность для кранов приведена к ПВ:

.

Сварочное оборудование распределяем по фазам с целью обеспечения равномерной нагрузки,суммарную мощность по фазам оприделим по упрощённой формуле:

Определяем неравномерность распределения по фазам однофазных ЭП:

.

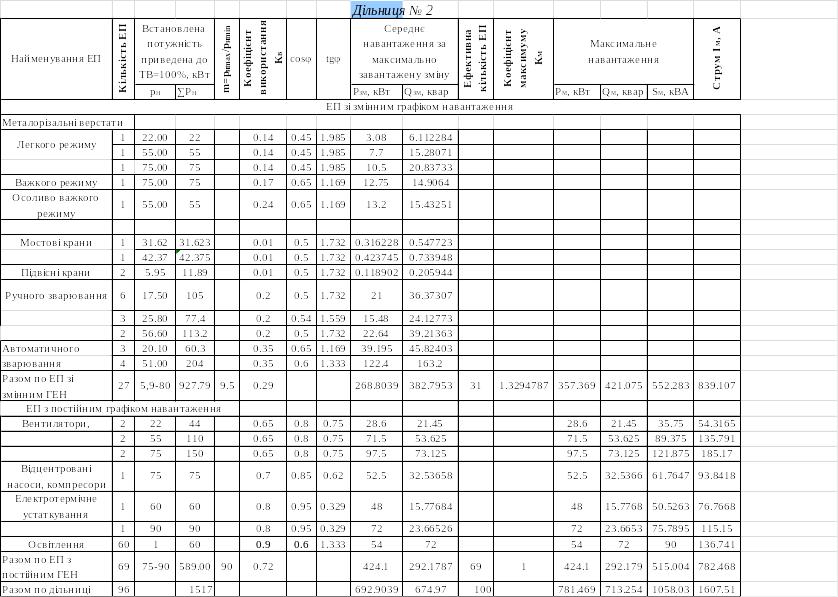

2. Выбор цеховых трансформаторных подстанций и компенсирующих установок

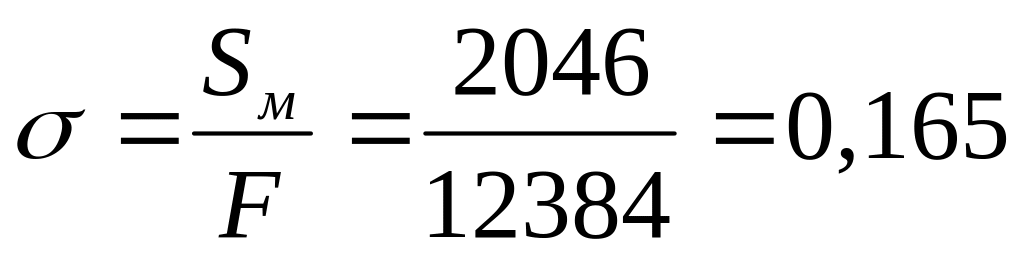

1. По расчетным нагрузкам объекта S_м и площадью производственных помещений F определяется плотностью нагрузки 

кВАм²

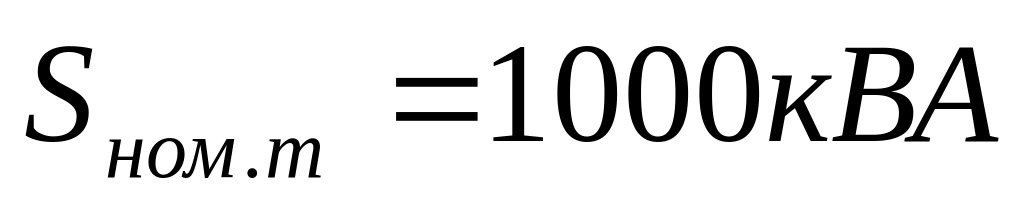

2. По найденному значению плотности нагрузки определяем оптимальную единичную мощность цеховых трансформаторов. Учитывая рекомендации методических указаний, а также наличие электроприемников I и II категории принимаем к установке трансформатор с номинальной мощностью S_нт = 1000кВА. Принимаем в соответствии с составом потребителей коэффициент загрузки  = 0,7 [2].

3. Определяем минимальное число трансформаторов, устанавливаемых в цехе

где  – коэффициент загрузки;

N – добавка до ближайшего целого числа.

Экономически оптимальное число трансформаторов определяется по формуле:

где m – дополнительное число трансформаторов, определяем из графической зависимости m=f(N₀, N, ) 2.

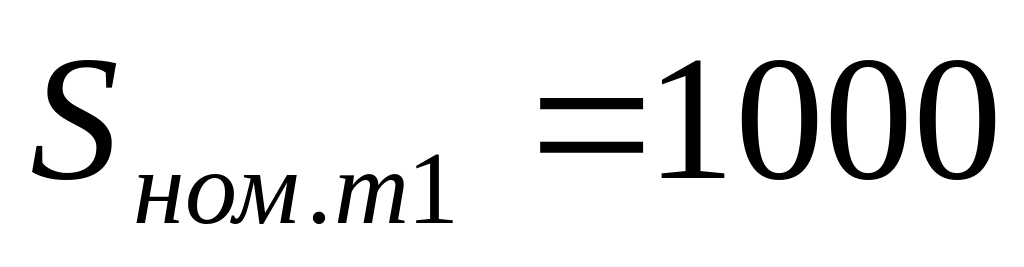

Принимаем три трансформатора типа ТМ с номинальной мощностью кВА Окончательно выбираем три трансформатора типа ТМ с номинальными мощностями .Технические данные трансформаторов приведены в таблицах 8, 9.

Таблица 8

Тип	Sном, кВА	Напряжение ВН, кВ	Напряжение НН, кВ	Рхх , кВт	Ркз , кВт	Uк, %	Iк, %	Qхх, квар
ТМ	1000	10	0,4	2,45	11	5,5	1,4	14

Принимаем три однотрансформаторные КТП №1 11000

Коэффициент загрузки трансформатора КТП:

• в нормальном режиме:

.4 По выбранному количеству трансформаторов определяем наибольшую реактивную мощность, которую целесообразно передать через трансформаторы в сеть напряжением до 1 кВ для КТП №1:

квар

Как основной способ компенсации реактивной мощности на промышленных предприятиях необходимо применять батареи силовых конденсаторов.

5. Суммарная мощность батарей конденсаторов (БК) устанавливаемых в сетях 0,38-0,66 кВ для данной группы трансформаторов:

квар

предприятия, так и цеховых электрических сетей низкого напряжения, уменьшить расход проводникового материала и снизить потери электрической энергии.

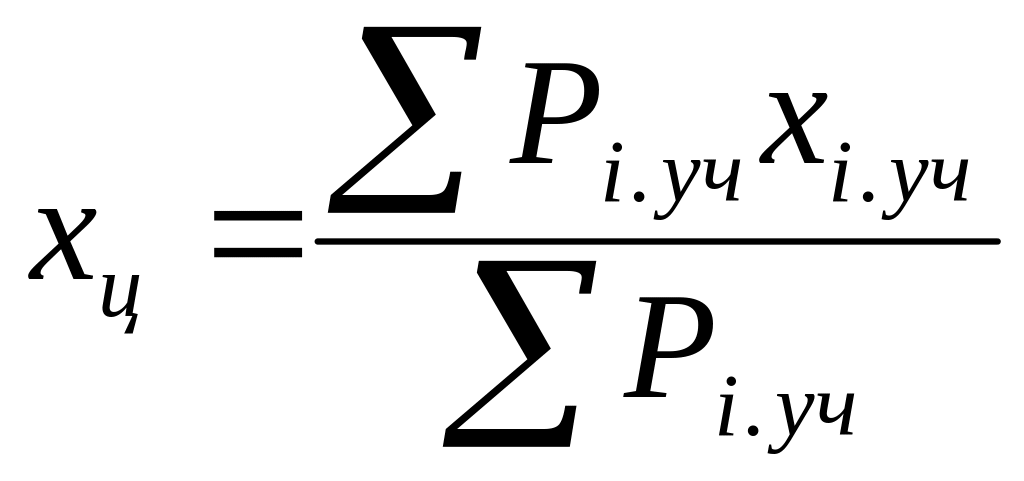

6.Находим центр электрических нагрузок:

, 

Считаем, что нагрузка равномерно расположена на участках, поэтому координаты центров электрических нагрузок ищем на пересечении диагоналей. Координаты центра участка для КТП 1

Х2:=101,6м;

У2:=72м;

Поскольку на 1 участок приходится 1 трансформатор то координаты КТП будут совпадать с координатами центра участка.

7. Картограмма нагрузок

Картограмма нагрузок предприятия представляет собой размещенные по генеральному плану окружности, причем площади, ограниченные этими окружностями в выбранном масштабе равны расчетным нагрузкам цехов. Для каждого участка наносится своя окружность, центр которой совпадает с центром нагрузок участка.

Картограмма электрических нагрузок позволяет наглядно представить распределение нагрузок на территории промышленного предприятия. Каждый круг может быть разделен на сектора, соответствующие осветительной и силовой нагрузкам.

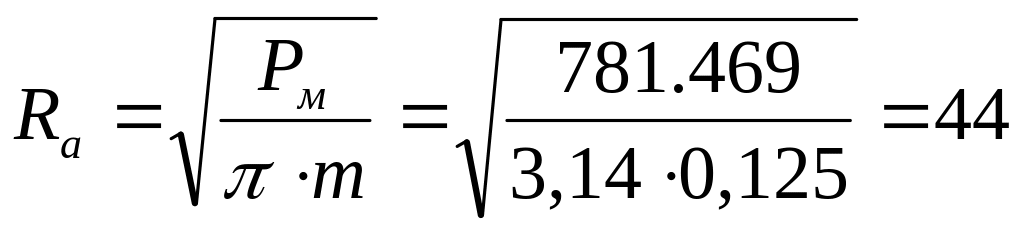

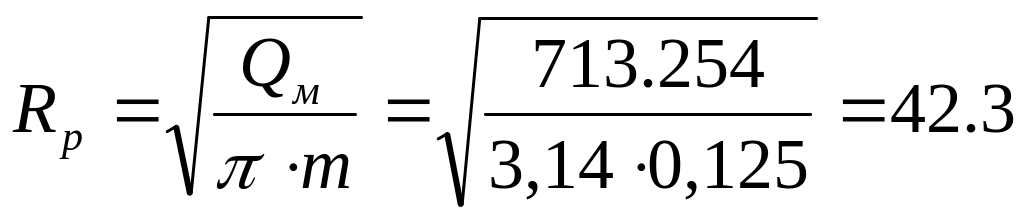

Радиусы окружностей и углы секторов осветительной нагрузки:

Участок №1

мм

где т – масштаб для определения площади круга, принимаем т=0,03 кВтмм².

мм


