Факторы, влияющие на технологические показатели ультразвуковой обработки.

1. Материал заготовки.

Все материалы по характеру деформации и разрушения при ультразвуковой обработке делятся на группы по критерию хрупкости:

,

τ_сдв - сопротивление сдвигу,

σ_отр – сопротивление на отрыв.

I группа (t_x ≥ 2): стекло, кварц, керамика, германий, кремний.

При ультразвуковой обработке они

Качество поверхности

Шероховатость поверхности при ультразвуковой размерной обработке зависит от:

1. Зернистости абразива (среднего размера абразивных зерен); чем больше зернистость, тем больше шероховатость);

2. Свойств обрабатываемого материала; при обработке материалов с крупнозернистой структурой скалываются крупные частицы, и получить высокое качество поверхности не удается;

3. Амплитуда колебаний инструмента; чем больше амплитуда колебаний, тем больше шероховатость. Это объясняется увеличением силы, действующей на зерно. Например, при обработке стекла увеличение амплитуды с 18 до 30 мкм приводит к увеличению шероховатости с Rz=20мкм до Rz=32мкм;

4. Вида жидкости: если вместо воды применить машинное масло, то шероховатость уменьшится, но при этом в несколько раз снижается производительность и ухудшаются условия подвода и циркуляции абразива;

5. Шероховатость инструмента. Происходит копирование профиля инструмента, а из-за кавитационной эрозии возникают местные дефекты поверхности инструмента – впадины и выступы. На чистовых операциях Rz_{гот.детали}=(2-3)Rz_{инструм}. Высота микронеровностей на боковых поверхностях больше, чем на торце. Уменьшить шероховатость можно, улучшив циркуляцию абразива и создавая условия, в которых кавитационная эрозия не успевает развиться.

6. Условия обработки: если затруднен подвод суспензии к зоне обработки, то инструмент может сильно нагреться, что приведет к появлению термических трещин в материале.

В целом при ультразвуковой обработке шлифпорошками №3 при А=15-20мкм Ra=1,2-0,4мкм.

Производительность ультразвуковой размерной обработки

Производительность, как уже было отмечено, зависит от амплитуды колебаний, состава и свойств абразивной суспензии, свойств обрабатываемого материала, статической нагрузки. Она характеризуется скоростью съема материала заготовки, мм/мин:

Q=ψ(A²P_ст)^a∙f∙b,

где ψ – коэффициент, зависящий от свойств обрабатываемого материала,

А – амплитуда колебаний,

Р_ст – статическая сила,

Интенсификация механической обработки резьб применяется в основном при нарезании и накатывании внутренней резьбы диаметром 4…36мм

Электронно-лучевая обработка

ЭЛО основана на превращении кинетической энергии направленного пучка электронов, движущихся с большой скоростью, в тепловую. Высокая плотность сфокусированного электронного луча позволяет обрабатывать заготовки за счет нагрева, расплавления и испарения материала с локального участка.

ЭЛО перспективна при обработке отверстий диаметром 1 – 10мкм, прорезании пазов, резке заготовок, изготовлении тонких пленок и сеток из фольги. Этим методом обрабатывают заготовки из труднообрабатываемых металлов и сплавов, а также из неметаллических материалов: кварца, рубина, керамики.

ЭЛО имеет следующие преимущества перед другими методами: создание локальной концентрации высокой энергии, широкое регулирование и управление тепловыми процессами, вакуумная среда позволяет обрабатывать заготовки из легкоокисляющихся активных материалов (алюминий, титан, свинец).

Формирование электронного луча высокой энергии состоит из следующих основных стадий:

1. Получение свободных электронов.

Существует два основных способа получения свободных электронов:

1. Термоэлектронная эмиссия – если сообщить атому избыточную энергию, то электрон, поглощая ее. Переходит на более удаленные от ядра орбиты и, в конце концов, может потерять связь с ядром. Это происходит при нагреве некоторых материалов до высокой температуры, они начинают испускать со своей поверхности электроны. Такими материалами являются вольфрам, тантал, гексаборид лантана LaB₆.

Устройство для получения электронного луча и управления им называется электронной пушкой.

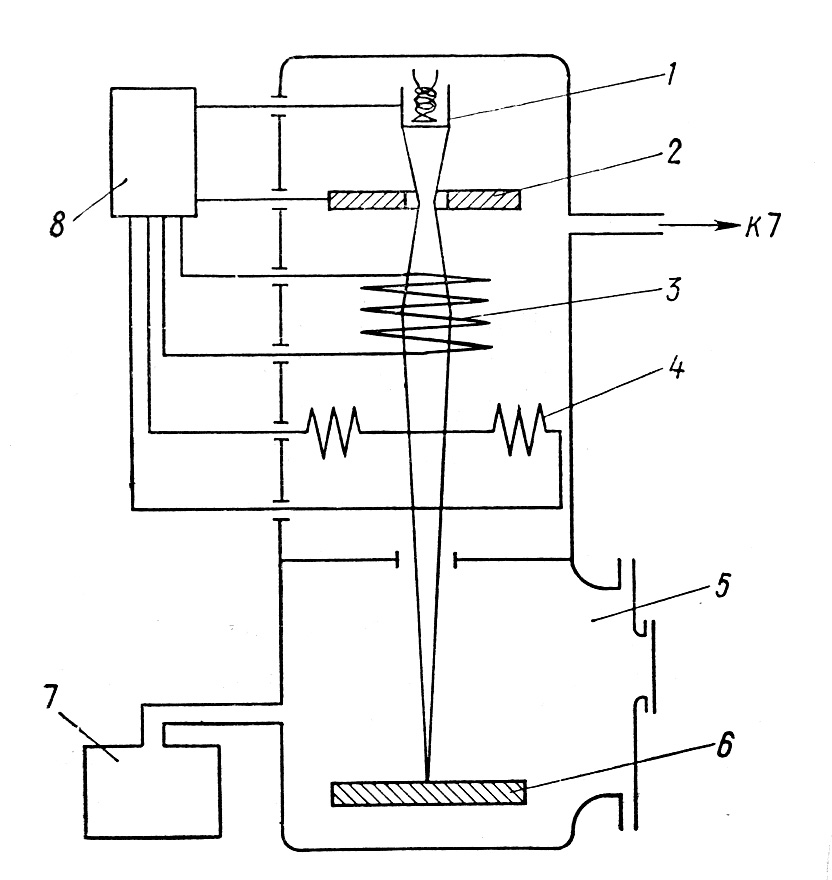

Рис. Функциональная схема электронной пушки.

1 - термоэмиссионный катод, является источником электронов, выполняется из выше перчисленных материалов. Рабочая температура катода из вольфрама Т=2400 – 2700К и для катода из LaB₆ Т=1600 – 2000К;

2 - анод – это массивная пластина с отверстием. Между катодом и анодом прикладывается ускоряющее напряжение 30 – 150кВ. электроны ускоряются, и большая часть их проходит через отверстие в аноде, а дальше они движутся по инерции, поэтому необходима их фокусировка. Для этого используется магнитная линза

3 – соленоид с магнитопроводом, создает магнитное поле, которое, взаимодействуя с движущимся электроном, смещает его траекторию в направлении оси системы;

4 – отклоняющая система, служит для перемещения электронного луча по обрабатываемой поверхности (обычно это осуществляется взаимодействием с поперечным магнитным полем);

5 – рабочая камера;

6 – обрабатываемая заготовка;

7 – система насосов для создания вакуума.

При большой длине зоны обработки заготовка перемещается при помощи специальных механизмов, а для малой площади обработки (менее 10х10мм) достаточно перемещения луча по неподвижной заготовке.

Температура катода, приведенная выше, необходима для получения оптимальных плотностей тока на катоде (0,1 – 0,5)10^-4А/м²

2. Применение плазменных катодов – в газовой дуге получают плазму и выделяют из нее электроны.

2. Ускорение электронов

Самый распространенный способ ускорения электронов – это ускорение электрическим полем. На электрон в поле действует электростатическая сила

,

где – e = 1,602·10^-19Кл – заряд электрона,

Е – напряженность электрического поля.

Приобретенная электроном энергия вследствие действия на него силы F

,

где U – разность потенциалов.

Приращение энергии выражается в виде увеличения скорости

Принимая V₀ = 0 получаем

, так как m_e = 9,109·10^-31кг.

При U = 1В V = 593км/с

В электронных пушках U = 2·10⁵В

При плавлении и сварке U = 15 – 30кВ

При сварке U = 50 – 80кВ

При прецизионной обработке и микросварке U = 100 – 200кВ

3. Фокусировка луча электростатическим и электромагнитным полями

На практике для фокусировки луча чаще используется магнитное поле. В магнитном поле на движущийся электрон действует сила

,

где В – магнитная индукция, [Тл],

V – скорость движения электрона,

α – угол между вектором скорости движения электрона (траектория движения электрона – это спираль, витки которой перпендикулярны силовым линиям поля) и магнитной силовой линией поля. Фокусировка осуществляется с помощью отклоняющей системы.

4. Вакуум

Электронный луч можно получить только в вакууме, так как из-за столкновений с молекулами и атомами атмосферных газов электроны отдают им свою энергию и луч рассеивается.

В воздухе длина свободного пробега электрона при Р=10⁵Па λ=3,5∙10^-7м, а при Р=10^-2Па λ=2,66м. Таким образом, допустимое максимальное значение давления 10^-2Па. На практике это значение стараются довести до 10^-3Па - 10^-5Па для исключения пробоя промежутка между анодом и катодом.

5. Взаимодействие электронного луча с веществом.

Кинетическая энергия движения электронов при взаимодействии с поверхностью заготовки превращается в другие виды энергии:

1. В тепло, благодаря высокой интенсивности ввода энергии в вещество при ЭЛО на обрабатываемой поверхности развиваются такие высокие температуры, что они могут превышать точку кипения самых тугоплавких материалов (до 15800К). Съем металла происходит за счет его испарения и взрывного вскипания.

2. Тормозное рентгеновское излучение, которое испускается атомами вещества при электронной бомбардировке.

3. Вторичная электронная эмиссия с обрабатываемой поверхности (около 1% мощности электронного луча).

4. Отражение части электронов, чем больше атомный номер элемента, тем сильнее отражение. Доля отраженных электронов может достигать 40%.
