Министерство общего и профессионального образования

Российской федерации

Архангельский государственный технический университет

Институт информационных технологий

Кафедра прикладной механики.

КУРСОВАЯ РАБОТА

по дисциплине «Механика»

Тема курсовой работы:

«Расчет привода ленточного конвейера»

Выполнил:

Студент III курса, группы № 1

Беляев Максим Михайлович

Проверил:

Орленко Евгений Олегович

Техническое задание для курсовой работы студентом:

получено:____________________ выполнено:______________________

(Даты получения задания на КР и его выполнение заполняются преподавателем)

Выдача КР для группы состоялась _______________________________

(Дата выдачи КР заполняется преподавателем)

Архангельск

2004

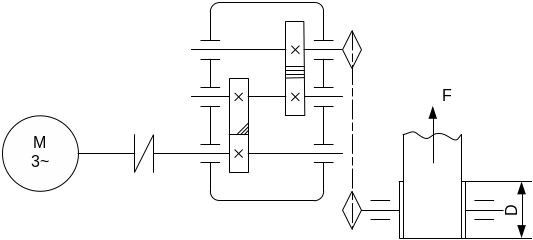

Привод ленточного конвейера.

Схема 1

Вариант 2

Дано:

Окружное усилие на барабане – F = 5 кН.

Скорость конвейера – V = 0,1м/с.

Диаметр барабана - мм

1. Энергетический и кинематический расчёт привода.

    1. Определяем потребляемую мощность на рабочем валу.

    1. Определяем КПД привода.

    1. Определяем потребляемую мощность привода.

    1. Выбираем электродвигатель

/4А100S4/

Pдв=3кВт.

Перегрузка при этом составляет 0.4%.

    1. Находим частоту вращения рабочего вала.

    1. Производим разбивку общего передаточного числа по отдельным ступеням привода.

Принимаем UЦП=3, тогда Uред=33.8/3=11.3.

Принимаем из табличного Uред=12.41, тогда UЦП=33.8/12.41=2.72

ПВ=20%, тогда Ц2-200 – марка редуктора.

    1. Определяем передаточные числа зубчатых передач редуктора

Uред=Uб*Uт, где Uб>Uт

Uт=12.41/3.94=3.15

    1. Частота вращения валов привода.

    1. Определяем угловые скорости на валах привода.

    1. Определяем мощность на валах привода.

    1. Определяем крутящий момент на валах привода.

№ вала

n, мин-1

P, Вт

ω, рад/с

Т, Н*м

1

1435

3012

150,2

20

2

364,2

2922

38,1

76,6

3

117,5

2834

12,3

230,5

4

35,3

2579

3,7

698

2. Расчёт цепной передачи.

Исходные данные:

Мощность на ведущем валу

Частота вращения ведущего маховика

Передаточное число

Спокойная нагрузка(К1=1), тип смазки капельный(К3=1), наклон к горизонту равен 0 (К2=1), односменная работа (К4=1).

  1. Определяем предельное допускаемое давление в шарнире

[P]=28.1

  1. Определяем число зубьев ведущей звездочки

Z1=29-2*U=23.56

Принимаем 23 шт.

  1. Определяем число зубьев ведомой звездочки

Z2=Z1*U=62.56

Принимаем 63 шт.

  1. Определяем коэффициент учитывающий число рядов

M=1, т.к. цепь однорядная.

  1. Определяем шаг цепи

мм

Принимаем 25.4мм.

6. Определяем скорость цепи

м/с

7. Определяем окружную силу

Н

8. Определяем вес 1 метра цепи

Принимаем q=25.5 Н(ПР-25,4-60)

9. Определяем центробежную силу

Н

10. Определяем коэффициент провисания

Принимаем Кf=6.

11. Определяем межосевое расстояние

мм

12. Определяем натяжение от провисания цепи

Ff=Kf*q*α=139.7 Н

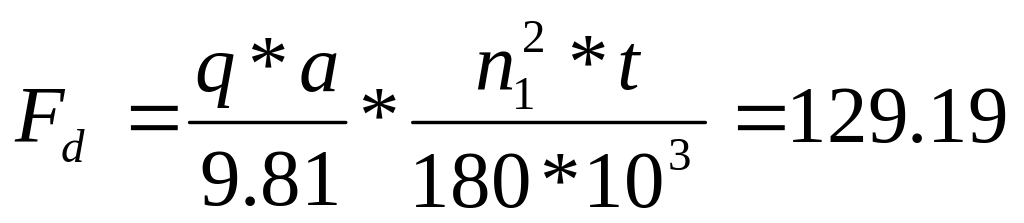

13. Определяем натяжение от неравномерности скорости цепи

Н

14. Определяем натяжение ведущей ветви цепи

F1=Ff+Ft+FV+Fd=2758 Н

15. Определяем нагрузку на вал

Принимаем коэффициент нагрузки Кн=1.15

Fвн*Ft+2*Ff=3138 H

16. Определяем фактический коэффициент запаса прочности

Принимаем Fp=60 кН.Тогда:

n=Fp/F1=21.75

Это больше допустимого (n=8.2)

17. Диаметр оси цепи и длину втулки принимаем:

d0=7.92 ; B=22.6.

Допустимое давление в шарнире при этом [P]=30МПа

18. Определяем фактическое давление в шарнире

МПа

19. Определяем число звеньев в цепи.

Принимаем равным 124 звена

20. Определяем межосевое расстояние без учета провисания холостой ветви

мм

21. Определяем число ударов цепи в секунду при пробегании ее по звездочкам

С-1

При допустимом числе ударов i=30.
