Лабораторная работа №3

Тема: Снятие характеристик и настройка тепловых реле.

Цель: Изучить принцип работы реле, снять параметры работы реле.

Оборудование: схема работы реле.

Место проведения: ауд. 60

Ход работы:

1. Начертить схему.

2. Описать все элементы схемы.

3. Начертить одну из характеристик.

4. Ответить на контрольные вопросы.

5. Сделать вывод.

Элементы схемы:

1Т-11Т-тумблеры, 1R-переменное сопротивление, 2R-4R- постоянное сопротивление, 1С-2С-емкостная нагрузка, 1РП,3РП- нейтральные реле, 2РП,4РП- промежуточное реле, КУ -ключ, ЭС- электросекундомер.

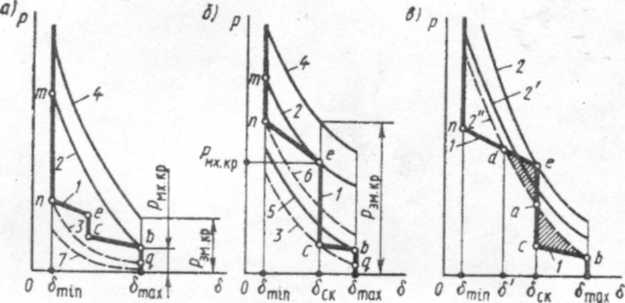

Рис. 1. Статические (2, 2', 3. 4, 5. 6, 7), динамическая (2") и меха­ническая (1) характеристики электромагнитного реле

Контрольные вопросы.

1. Что производится перед испытанием повышенным напряжением?

2. Что необходимо для защиты электрооборудования от случайного опасного повышения напряжения?

3. Преимущества в применении выпрямленного испытательного напряжения.

Лабораторная работа № 4

Тема: Снятие характеристик трансформатора тока.

Цель: Изучить схему для снятия характеристик.

Оборудование: линейка, карандаш, методические указания.

Место проведения: аудитория №60.

Ход работы:

1. Ознакомится с теоретическими сведениями.

2. Зарисовать схему.

3. Описать принцип действия.

4. Зарисовать характеристики.

5. Ответить на контрольные вопросы

6. Сделать вывод

Характеристика намагничивания насыщающихся трансформаторов тока U_P=I(F„) снимается только в том случае, если имеются сомнения в исправности магнитопровода или обмоток трансформатора. На наличие неисправностей указывают значительное отличие МДС срабатывания для различных плеч защиты, несоответствие нормам k_н2 и k_н5, значительный гул и дребезжание в магнитопроводе. Якорь реле заклинивается в отпавшем положении. На рабочих обмотках выставляется возможно большее число витков (желательно выставить число витков, кратное 10). К выводам 10-11 исполнительного органа подключается вольтметр с R_2вн ≥2000 Ом. Снимается зависимость вторичного напряжения U_p от МДС F_n при кратностях F_п/F_ср, равных 0,5; 1; 2; 3; 5. Характеристика снимается при разомкнутой и при замкнутой на заданное сопротивление короткозамкнутой обмотке (при изменении R_K от минимальной до максимальной величины

характеристика изменяется незначительно). На рис. 1 показана область изменения характеристик намагничивания, снятая прибором Ц 4313 при различной регулировке исполнительного органа (верхняя огибающая- при I_ср = 0,17 А и нижняя- при I_ср – 0,16 А). Характеристика намаг­ничивания не должна отличаться от типовых более чем на 5—8%;

Степень отстройки реле от неустановившихся переходных токов έ=f(K) снимается при необходимости точной оценки загрубления реле от апериодической составляющей при заданном R_K. Характеристика поз-

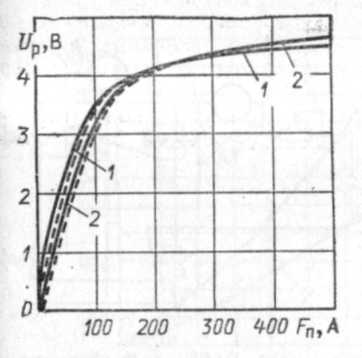

Рис. 1. Характеристика намагничивания U_p=f(F_u) насыщающихся трансформаторов тока реле серии РНТ: 1 — КЗ обмотка разомкнута; 2 — КЗ обмотка замкнута на R_K

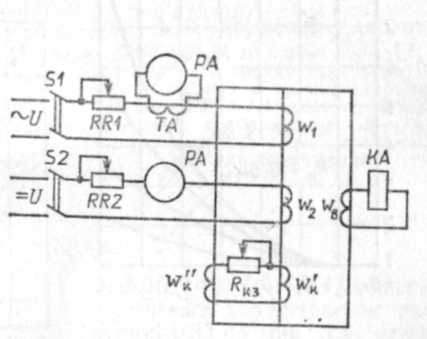

Рис. 2. Схема для снятия характеристики z=f(K)

воляет судить об отстройке от бросков тока с апериодической со­ставляющей. Характеристика снимается по схеме, приведенной на рис. 2. Постоянный и переменный токи подаются в разные обмотки реле. Для исключения возможности трансформации переменного тока в цепь постоянного тока питание последнего берется от стационарной аккуму­ляторной батареи 110—220 В. По полученным результатам строится характеристика e=f(K) и сравнивается с заводской (рис. 3).

Рис. 3. Характеристика отстройки реле серии РНТ от бросков тока с апериодической составляющей

Контрольные вопросы.

1. Что такое ТТ?

2. Какие бывают лабораторные ТТ?

3. Чему равно значение измеряемого тока при включении амперметра через измерительный трансформатор?
