РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА ПО ТММ

Провести структурный анализ механизма (в пояснительной записке).
Построить в стандартном масштабе кинематическую схему кривошипно-ползунного механизма в заданном положении (нулевым положением считать начало рабочего хода).
Для заданного положения построить планы скоростей и ускорений.
Определить числовые значения скоростей и ускорений точек звеньев, а также величину и направление угловой скорости и ускорения шатуна ВС.
Определить веса, силы и моменты пар сил инерции звеньев механизма.
Определить реакции в кинематических парах структурной группы и механизма первого класса.
Определить уравновешивающую силу и мощность двигателя.
Определить передаточное отношение многозвенной зубчатой передачи (в пояснительной записке).
Построить в стандартном масштабе кинематическую схему зубчатой передачи, приняв модуль зацепления всех колес m=2мм.
Графические построения выполнить на листе формата А3, расчеты – в пояснительной записке.

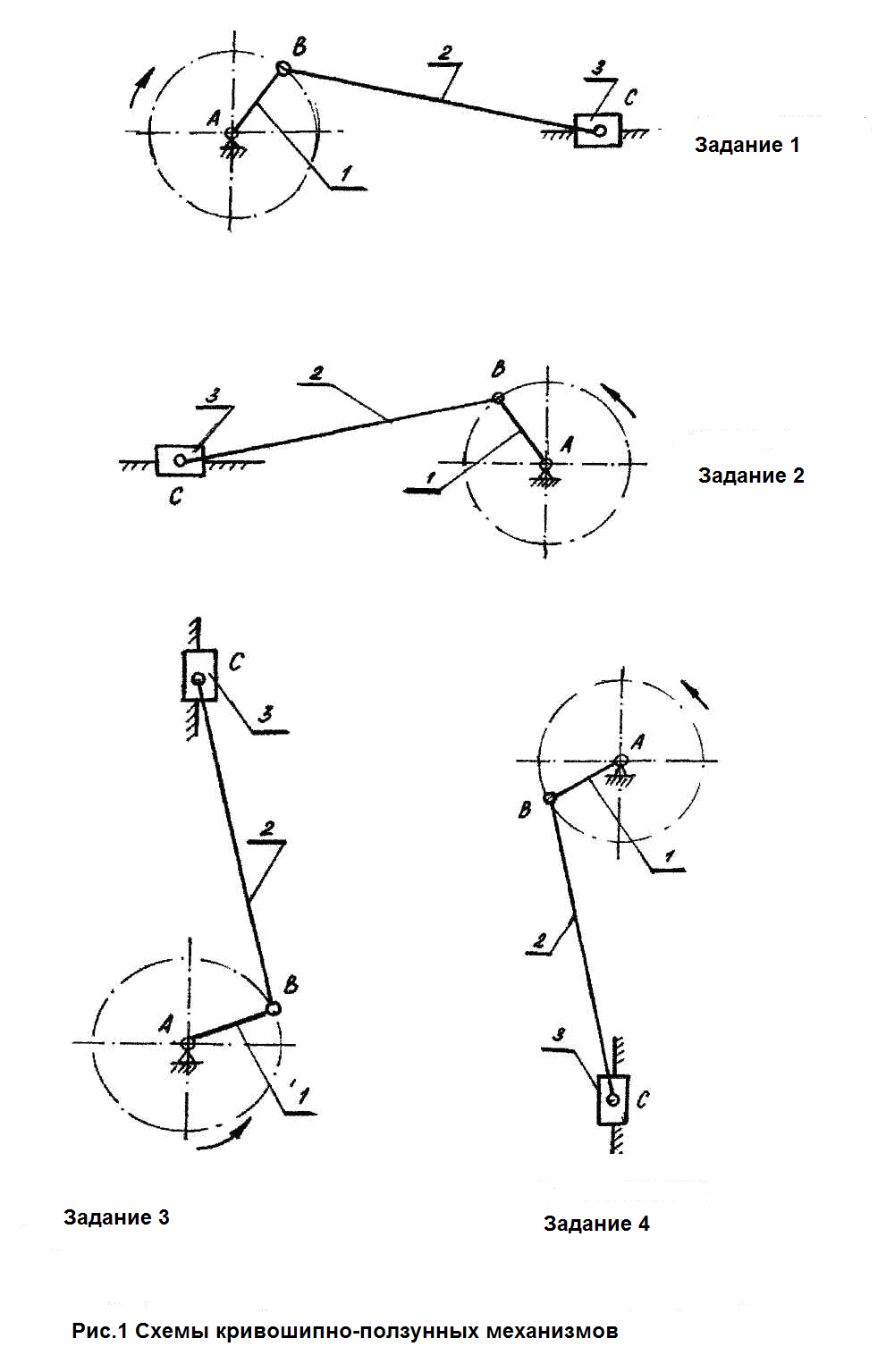

ЗАДАНИЕ № 1 ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

(РИС.1)

№№ вар.	Длины звеньев		Массы звеньев		Частота враще- ния криво- шипа n ₁, (об/мин)	Сила полезно- го сопро- тивления Р _с, ( Н)
№№ вар.	Кривошипа (АВ) l _ав , (мм)	Шатуна (ВС) l _вс , (мм)	Шатуна (ВС) m ₂_, (кг)	Ползу- на ( 3) m ₃_, (кг)	Частота враще- ния криво- шипа n ₁, (об/мин)	Сила полезно- го сопро- тивления Р _с, ( Н)
1	100	400	6,0	5,0	300	900
2	110	440	6,2	5,2	295	910
3	120	480	6,5	5,5	290	920
4	130	520	6,8	5,8	285	930
5	140	560	7,0	6,0	280	940
6	150	600	7,2	6,2	275	950
7	160	640	7,4	6,4	270	960
8	170	660	7,6	6,6	265	970
9	180	670	7,8	6,8	260	980
10	190	680	8,0	7,0	255	1000
11	200	700	8,2	7,2	250	980
12	210	740	8,4	7,4	245	970
13	220	780	8,6	7,6	240	960
14	230	810	8,8	7,8	235	950
15	240	850	9,0	8,0	230	940
16	90	380	5,5	4,5	310	900
17	95	410	6,0	5,0	305	910
18	80	320	6,0	5,0	300	920
19	115	450	6,5	5,5	290	930
20	120	460	6,8	5,8	280	940
21	150	580	7,5	6,5	270	950
22	170	700	8,0	7,0	260	955
23	190	720	8,2	7,2	250	960
24	200	800	9,0	8,0	240	980
25	230	920	9,8	8,8	230	1000
26	125	480	6,5	5,5	295	900
27	115	420	6,8	5,8	285	950
28	145	520	7,0	6,0	275	980
29	180	700	8,0	7,0	265	980
30	200	750	8,2	7,2	255	1000

ЗАДАНИЕ № 2 ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

(РИС.1)

№№ вар.	Длины звеньев		Массы звеньев		Частота враще- ния криво- шипа n ₁, (об/мин)	Сила полезно- го сопро- тивления Р _с, ( Н)
№№ вар.	Кривошипа (АВ) l _ав , (мм)	Шатуна (ВС) l _вс , (мм)	Шатуна (ВС) m _2 , (кг)	Ползу- на ( 3) m ₃_, (кг)	Частота враще- ния криво- шипа n ₁, (об/мин)	Сила полезно- го сопро- тивления Р _с, ( Н)
1	102	410	6,5	5,5	302	810
2	112	445	6,6	5,6	297	820
3	125	490	6,8	5,8	292	830
4	132	510	7,0	6,0	287	840
5	138	555	7,2	6,2	282	850
6	145	590	7,4	6,4	277	860
7	150	600	7,6	6,6	272	870
8	160	570	7,8	6,8	267	880
9	170	600	8,0	7,0	262	890
10	180	630	8,2	7,2	257	900
11	190	670	8,4	7,4	252	910
12	200	700	8,6	7,6	247	920
13	210	740	8,8	7,8	242	930
14	220	770	9,0	8,0	237	940
15	230	800	9,2	8,2	232	950
16	105	420	6,4	5,4	260	900
17	110	400	6,5	5,5	255	920
18	115	450	6,7	5,7	250	940
19	118	440	6,7	5,9	245	960
20	122	450	6,8	5,8	240	980
21	126	480	6,8	6,0	235	990
22	130	500	7,0	6,0	230	1000
23	135	520	7,2	6,2	225	1050
24	142	530	7,5	6,5	220	1150
25	146	540	7,5	6,7	215	1100
26	155	560	7,7	6,7	210	1050
27	158	570	7,8	6,8	205	1000
28	165	600	7,8	7,0	200	1050
29	168	610	7,9	6,9	295	1100
30	174	630	8,0	7,0	290	1200

ЗАДАНИЕ № 3 ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

(Рис.1)

№№ вар.	Длины звеньев		Массы звеньев		Частота враще- ния криво- шипа n ₁, (об/мин	Сила полезно- го сопро- тивления Р _с, ( Н)
№№ вар.	Кривошипа (АВ) l _ав , (мм)	Шатуна (ВС) l _вс , (мм)	Шатуна (ВС) m ₂_, (кг)	Ползу- на 3 m ₃_, (кг)	Частота враще- ния криво- шипа n ₁, (об/мин	Сила полезно- го сопро- тивления Р _с, ( Н)
1	105	420	6,0	5,0	290	820
2	115	460	6,2	5,2	285	830
3	125	500	6,4	5,4	283	840
4	135	550	6,6	5,6	280	850
5	145	580	6,8	5,8	278	860
6	155	620	7,0	6,0	275	870
7	165	590	7,2	6,2	272	880
8	175	610	7,4	6,4	270	890
9	185	640	7,6	6,6	268	900
10	195	680	7,8	6,8	265	910
11	205	730	8,0	7,0	263	920
12	215	750	8,2	7,2	260	930
13	220	790	8,4	7,4	257	940
14	225	820	8,6	7,6	255	950
15	230	840	8,8	7,8	250	960
16	100	350	5,5	4,5	310	825
17	110	370	5,7	4,7	305	835
18	120	420	6,0	5,0	300	845
19	130	455	6,2	5,2	295	855
20	140	490	6,4	5,4	290	865
21	150	525	6,6	5,6	285	875
22	160	560	6,8	5,8	280	885
23	170	595	7,0	6,0	275	895
24	180	630	7,2	6,2	270	905
25	190	665	7,4	6,4	265	915
26	200	700	7,6	6,6	260	925
27	210	735	7,8	6,8	255	935
28	220	770	8,0	7,0	250	945
29	230	805	8,5	7,5	245	955
30	240	850	8,8	7,8	240	965

ЗАДАНИЕ № 4 ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

(Рис.1)

№№ вар.	Длины звеньев		Массы звеньев		Частота враще- ния криво- шипа n ₁, (об/мин	Сила полезно- го сопро- тивления Р _с, ( Н)
№№ вар.	Кривошипа (АВ) l _ав , (мм)	Шатуна (ВС) l _вс , (мм)	Шатуна (ВС) m ₂_, (кг)	Ползу- на 3 m ₃_, (кг)	Частота враще- ния криво- шипа n ₁, (об/мин	Сила полезно- го сопро- тивления Р _с, ( Н)
1	95	400	6,4	5,4	305	830
2	105	420	6,6	5,6	303	840
3	115	460	6,8	5,8	300	850
4	130	520	7,0	6,0	297	860
5	135	540	7,2	6,2	295	870
6	140	560	7,4	6,4	292	880
7	145	580	7,6	6,6	290	890
8	150	600	7,8	6,8	287	900
9	155	620	8,0	7,0	285	910
10	160	640	8,2	7,2	282	920
11	165	660	8,4	7,4	280	930
12	170	680	8,6	7,6	278	940
13	180	720	8,8	7,8	275	950
14	185	740	9,0	8,0	272	960
15	190	760	9,2	8,2	270	970
16	80	320	6,2	5,2	315	780
17	85	340	6,3	5,3	310	790
18	90	360	6,3	5,2	305	800
19	100	400	6,4	5,4	300	810
20	110	440	6,6	5,6	295	820
21	115	405	6,6	5,5	290	830
22	120	420	6,8	5,8	285	850
23	125	440	7,0	6,0	280	880
24	195	740	7,8	6,8	270	900
25	200	760	9,0	8,0	265	910
26	205	770	9,2	8,2	260	940
27	210	780	9,4	8,4	255	950
28	215	800	9,6	8,6	250	980
29	220	840	9,8	8,8	240	985
30	225	850	10	9,0	245	990

ЗАДАНИЕ 1

Для зубчатой передачи, схема которой представлена на рис. 2 , вычислить U₁₉ - передаточное отношение . Число зубьев (Z₄) колеса 4 определить из условия соосности геометрических осей валов колес 1 и 4. Числа зубьев (Z_i) колес передачи даны в таблице №1.

Таблица №1

№варианта	Число зубьев колес
№варианта	Z₁	Z₂	Z₃	Z₅	Z₆	Z₇	Z₈	Z₉
1	18	28	14	15	16	30	14	42
2	18	24	16	16	16	32	16	48
3	18	22	18	17	16	34	18	54
4	18	26	14	18	16	36	14	42
5	18	24	16	19	16	38	16	48
6	18	30	18	20	16	40	18	54
7	18	28	14	20	16	40	14	42
8	18	32	16	19	16	38	16	48
9	18	36	18	18	16	36	18	54
10	18	34	14	17	16	34	14	42
11	18	30	16	16	16	32	16	48
12	18	28	18	15	16	30	18	54
13	18	24	14	15	16	30	14	42
14	18	22	16	16	16	32	16	48
15	18	26	18	17	16	34	18	54
16	18	24	14	18	16	36	14	42
17	18	30	16	19	16	38	16	48
18	18	28	18	20	16	40	18	54
19	18	32	14	20	16	40	14	42
20	18	36	16	19	16	38	16	48
21	18	34	18	18	16	36	18	54
22	18	30	14	17	16	34	14	42
23	18	32	16	16	16	32	16	48
24	18	22	18	15	16	30	18	54
25	18	24	14	15	16	30	14	42
26	18	26	16	16	16	32	16	48
27	18	28	18	17	16	34	18	54
28	18	30	14	18	16	36	14	42
29	18	28	16	19	16	38	16	48
30	18	32	18	20	16	40	18	54

ЗАДАНИЕ 2

Для зубчатой передачи, схема которой представлена на рис. 2 , вычислить U₁₉ - передаточное отношение . Число зубьев (Z₆) колеса 6 определить из условия соосности геометрических осей валов колес 5 и 8. Числа зубьев (Z_i) колес передачи даны в таблице №1.

№варианта	Число зубьев колес
№варианта	Z₁	Z₂	Z₃	Z₄	Z₅	Z₇	Z₈	Z₉
1	18	28	14	28	16	20	20	40
2	18	24	16	32	16	20	20	40
3	18	22	18	36	16	20	20	40
4	18	26	14	42	16	20	20	40
5	18	24	16	48	16	20	20	40
6	18	30	18	54	16	20	20	40
7	18	28	14	30	16	20	20	40
8	18	32	16	34	16	20	20	40
9	18	36	18	40	16	20	20	40
10	18	34	14	28	16	20	20	40
11	18	30	16	32	16	20	20	40
12	18	28	18	36	16	20	20	40
13	18	24	14	42	16	20	20	40
14	18	22	16	48	16	20	20	40
15	18	26	18	54	16	20	20	40
16	18	24	14	30	16	20	20	40
17	18	30	16	34	16	20	20	40
18	18	28	18	40	16	20	20	40
19	18	32	14	28	16	20	20	40
20	18	36	16	32	16	20	20	40
21	18	34	18	36	16	20	20	40
22	18	30	14	42	16	20	20	40
23	18	32	16	48	16	20	20	40
24	18	22	18	54	16	20	20	40
25	18	24	14	30	16	20	20	40
26	18	26	16	34	16	20	20	40
27	18	28	18	40	16	20	20	40
28	18	30	14	28	16	20	20	40
29	18	28	16	32	16	20	20	40
30	18	32	18	36	16	20	20	40

Таблица №1

ЗАДАНИЕ 3

Для зубчатой передачи, схема которой представлена на рис. 2 , вычислить U₁₉ - передаточное отношение . Число зубьев (Z₅) колеса 5 определить из условия соосности геометрических осей валов колес 4 и 7. Числа зубьев (Z_i) колес передачи даны в таблице №1.

№варианта	Число зубьев колес
№варианта	Z₁	Z₂	Z₃	Z₄	Z₆	Z₇	Z₈	Z₉
1	18	14	28	22	16	48	22	40
2	18	16	24	18	16	48	22	40
3	18	18	22	24	16	48	22	40
4	18	14	26	20	16	48	22	40
5	18	16	24	24	16	48	22	40
6	18	18	30	16	16	48	22	40
7	18	14	28	18	16	48	22	40
8	18	16	32	18	16	48	22	40
9	18	18	36	20	16	48	22	40
10	18	14	34	22	16	48	22	40
11	18	16	30	24	16	48	22	40
12	18	18	28	18	16	48	22	40
13	18	14	24	18	16	48	22	40
14	18	16	22	20	16	48	22	40
15	18	18	26	22	16	48	22	40
16	18	14	24	20	16	48	22	40
17	18	16	30	22	16	48	22	40
18	18	18	28	18	16	48	22	44
19	18	14	32	24	16	48	22	44
20	18	16	36	20	16	48	22	44
21	18	18	34	24	16	48	22	44
22	18	14	30	16	16	48	22	44
23	18	16	32	18	16	48	22	44
24	18	18	22	18	16	48	22	44
25	18	14	24	20	16	48	22	44
26	18	16	26	22	16	48	22	44
27	18	18	28	24	16	48	22	44
28	18	14	30	18	16	48	22	44
29	18	16	28	18	16	48	22	44
30	18	18	32	20	16	48	22	44

ЗАДАНИЕ 4

Для зубчатой передачи, схема которой представлена на рис. 2 , вычислить U₁₉ - передаточное отношение . Число зубьев (Z₈) колеса 8 определить из условия соосности геометрических осей валов колес 6 и 9. Числа зубьев (Z_i) колес передачи даны в таблице №1.

Таблица №1

№ варианта	Число зубьев колес
№ варианта	Z₁	Z₂	Z₃	Z₄	Z₅	Z₆	Z₇	Z₉
1	18	28	14	16	30	16	32	42
2	18	24	16	16	32	16	34	48
3	18	22	18	16	34	17	36	54
4	18	26	14	16	36	18	38	42
5	18	24	16	16	38	19	40	48
6	18	30	18	16	40	20	42	54
7	18	28	14	16	40	20	44	42
8	18	32	16	16	38	19	46	48
9	18	36	18	16	36	18	48	54
10	18	34	14	16	34	17	50	42
11	18	30	16	16	32	16	32	48
12	18	28	18	16	30	15	34	54
13	18	24	14	16	30	15	36	42
14	18	22	16	16	32	16	38	48
15	18	26	18	16	34	17	40	54
16	18	24	14	16	36	18	42	42
17	18	30	16	16	38	19	44	48
18	18	28	18	16	40	20	46	54
19	18	32	14	16	40	20	48	42
20	18	36	16	16	38	19	50	48
21	18	34	18	16	36	18	32	54
22	18	30	14	16	34	17	34	42
23	18	32	16	16	32	16	36	48
24	18	22	18	16	30	15	38	54
25	18	24	14	16	30	15	40	42
26	18	26	16	16	32	16	42	48
27	18	28	18	16	34	17	44	54
28	18	30	14	16	36	18	46	42
29	18	28	16	16	38	19	48	48
30	18	32	18	16	40	20	50	54

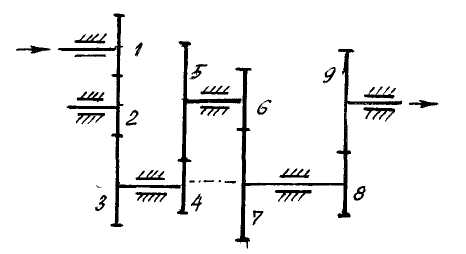

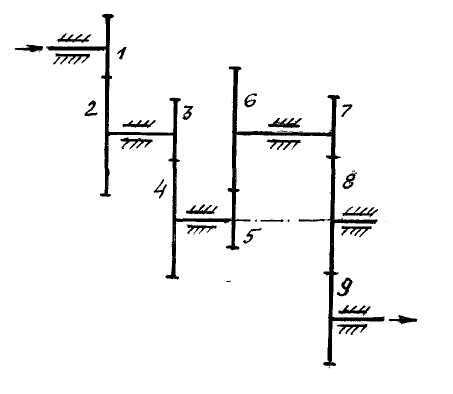

Задание 1 Задание 2

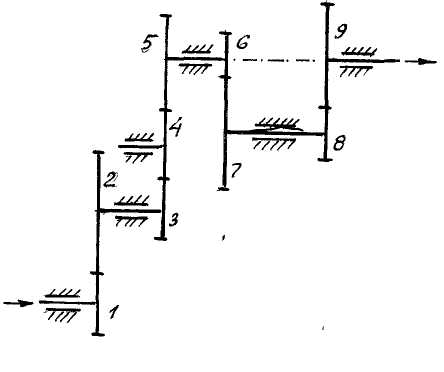

Задание 3 Задание 4

Рис.2 Схемы многозвенных зубчатых передач

Минстерство образования и науки российской федерации

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

(ДГТУ)

Кафедра «Теория механизмов и машин»

УТВЕРЖДАЮ

Зав.кафедрой___________ О.А.Полушкин

«____»________________ 200 г.

Пояснительная записка

К расчетно-графической работе по ТММ

на тему: Комплексный анализ механизмов машинного агрегата

Задание №____ Вариант №______

Автор работы_______________________________

Направление ____________________ Группа ___________

Руководитель работы____________ _______________

(подпись) (Ф.И.О.)

Работа защищена_______________ _______________

(дата) (оценка)

Члены комиссии __________________ __________________

(подпись) (Ф.И.О.)

__________________ __________________

(подпись) (Ф.И.О.)

Ростов-на-Дону 20

Содержание.

Стр

Введение ……………………………………………………………

Исходные данные для проектирования ……………………………

1. Построение плана положений механизма…………………………….

2. Структурный анализ механизма………………………………………

3. Кинематический анализ механизма………………………………….

4. Силовой анализ механизма.....................................................

5. Расчет передаточного отношения многозвенной зубчатой передачи……

Литература ……………………………………………………………

Введение

Цель настоящей расчетно-графической работы — комплексный анализ существующего шарнирно-рычажного механизма и определение передаточного отношения многозвенного зубчатого механизма.

Для передачи движения между заданными в пространстве осями служат зубчатые механизмы (зубчатые передачи). Два цилиндрических зубчатых колеса образуют простейший передаточный механизм, состоящий из двух подвижных звеньев, входящих в две вращательные пары и одну высшую кинематическую пару. Основное требование, предъявляемое к этим механизмам, обеспечение постоянства передаточного отношения между звеньями. Эвольвентный профиль зуба обеспечивает это требование.

Передаточным отношением (U₁₂) называют отношение угловой скорости ( ) входного колеса к угловой скорости ( ) выходного колеса.

Что представляет собой комплексный анализ? Он включает в себя структурный, кинематический и силовой анализ механизма.

Структурный анализ механизма ставит своей целью обоснование класса механизма и установление формулы его строения, определяющих метод и последовательность кинематического и силового анализа механизма.

Кинематический анализ механизма состоит в определении законов движения звеньев механизма по заданному закону движения его входного звена. Задачами кинематического анализа являются: определение положений звеньев, определение скоростей и ускорений.

Силовой анализ механизма сводится к определению усилий, действующих на звеньях механизма при известных законах их движения. Задачами силового анализа являются: определение усилий на звенья механизма, реакций в кинематических парах, уравновешивающей силы.

Исходные данные для проектирования.

Схема шарнирно-рычажного механизма.
Частота вращения кривошипа n₁ (мин^-1)= .
Длина кривошипа l_АВ (мм)= .
Длина шатуна l_ВС (мм)= .
Сила полезного сопротивления Р_С (Н)= .
Массы звеньев: m₂ = кг; m₃ = кг .
Схема многозвенной зубчатой передачи.
Числа зубьев (Z_i) колес передачи (даны в таблице).

1 / 31 2 3 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.04.2025120.32 Кб0rabota7.doc
#
01.05.2025402.94 Кб1RADIATsIONNAYa.doc
#
01.05.2025501.76 Кб0rama.doc
#
01.05.2025271.64 Кб0rama_1.docx
#
01.03.20253.08 Mб1raschetka_po_PP_NOVIKOV.rtf
#
01.05.2025967.68 Кб0RASChETNO.doc
#
01.05.2025807.88 Кб0RASChYoTKA_TAU_101_var.docx
#
30.07.2019243.2 Кб2razdatka_tema_2.doc
#
14.07.2019105.98 Кб5RAZDATOChN_J_MATYeRIAL_K_LYeKTsII_MYeZhDUNARODN....doc
#
01.05.2025317.7 Кб1Razdel_2_STROITEL_NYE_KONSTRUKTsII.docx
#
01.05.2025220.67 Кб0Razrabotka planka_1.doc
