Порядок виконання роботи

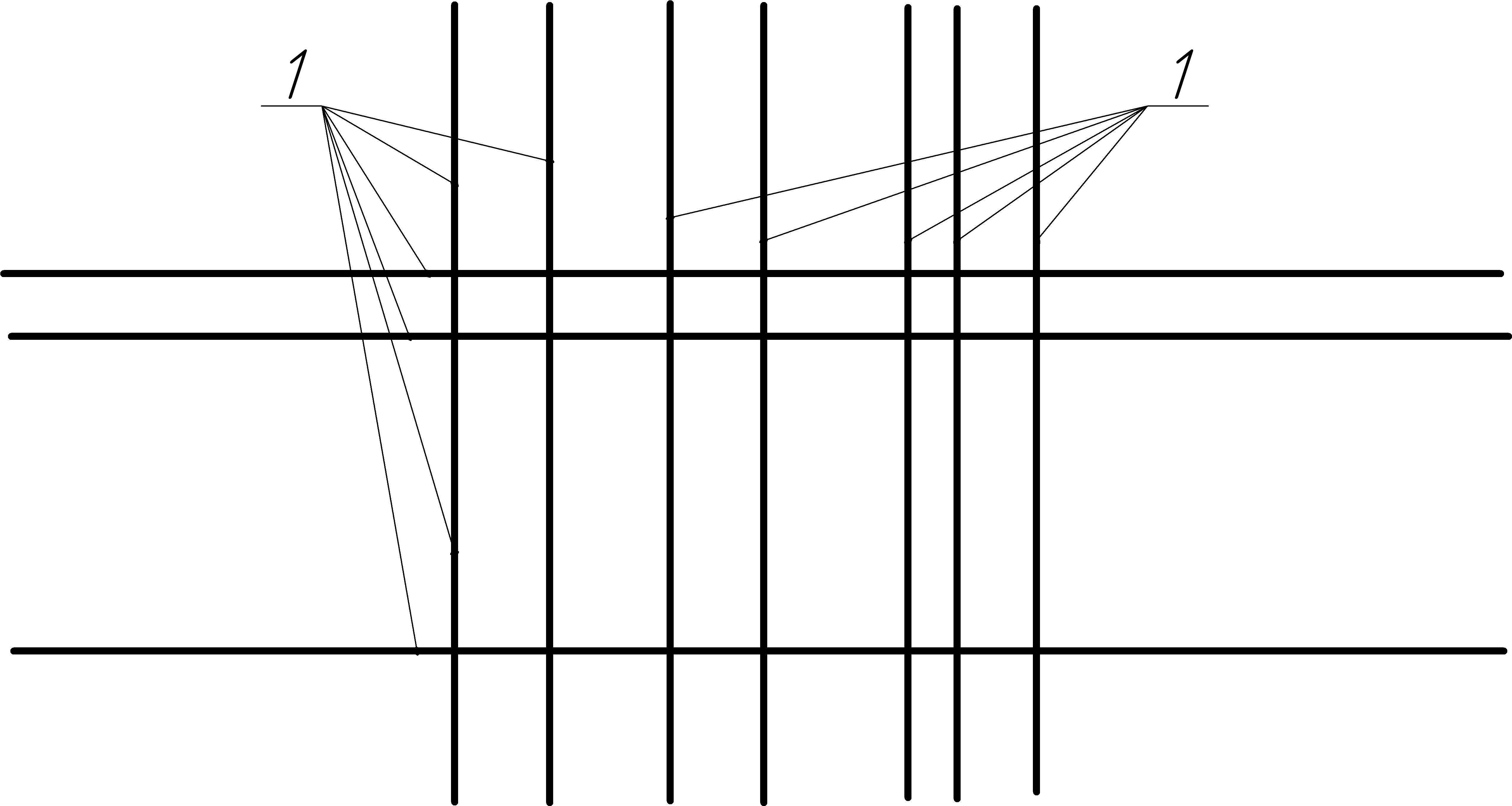

Проводимо необхідні допоміжні лінії 1.

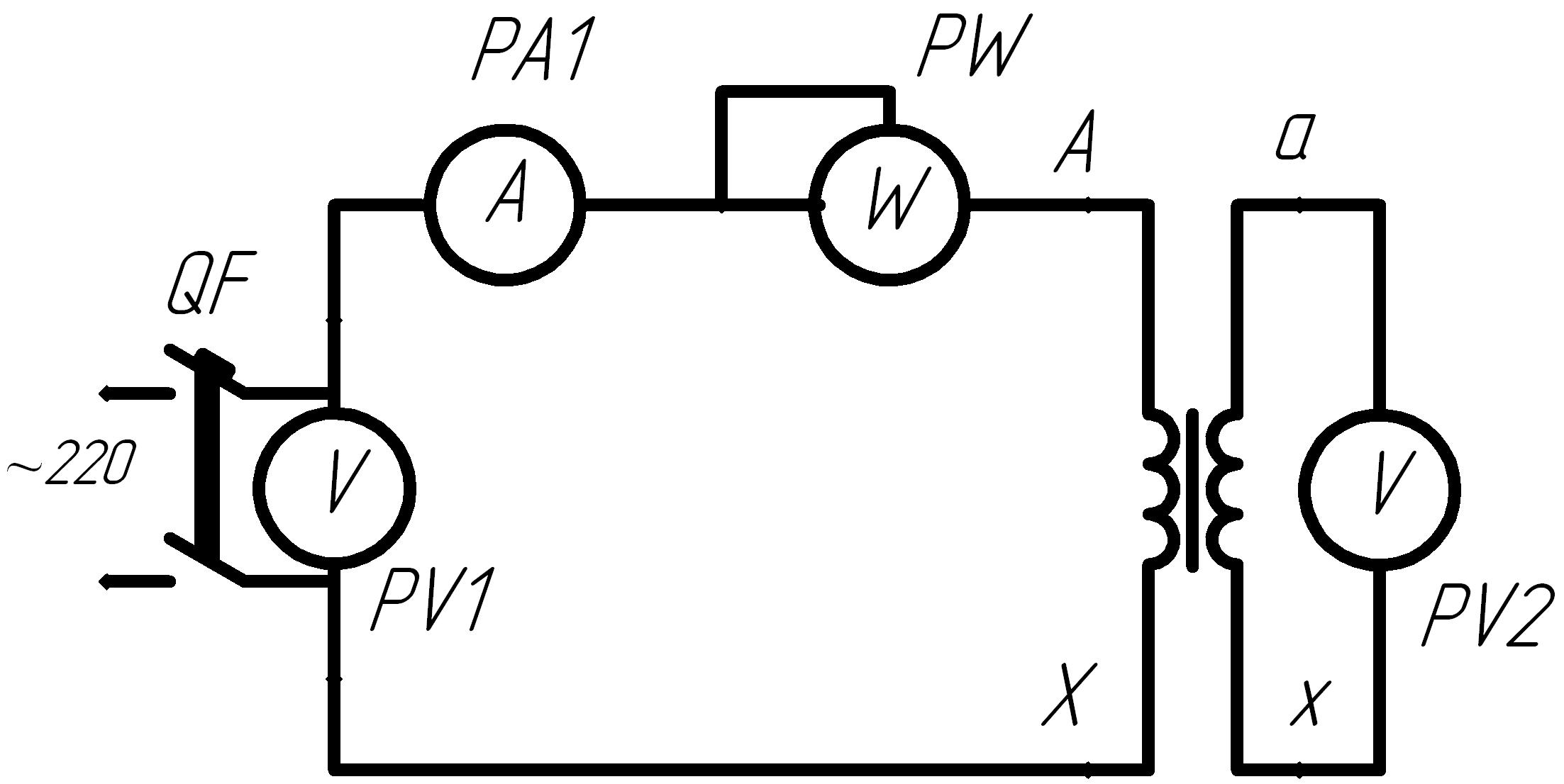

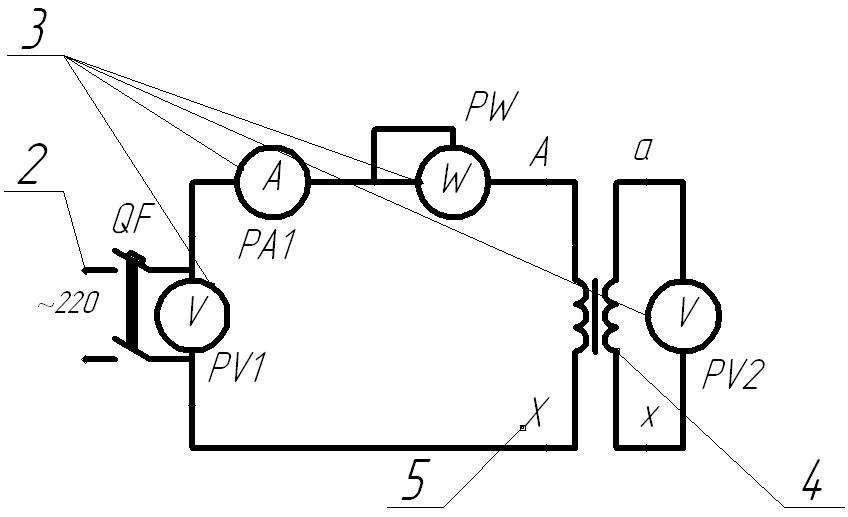

З бібліотеки обираємо вимикач 2 та встановлюємо за базовими точками на відповідне місце.
Відповідно встановлюємо на необхідних позиціях позначення машини електричної з фазним ротором 3.
Встановлюємо котушку 4.
Командою Ввод текста проставляємо назви елементів 5.
Видаляємо допоміжні лінії 1.
Зберігаємо фрагмент файлу в мережеву папку під ім’ям «прізвище 5».
Лабораторна робота № 7
„ПОБУДОВА ТРУБОПРОВОДІВ”
Мета роботи: Навчитися працювати з бібліотеками Компас, вивчити основні елементи ємкостей апаратів харчової промисловості.
Завдання для виконання роботи:
Частина 1: накреслити типову схему трубопроводної арматури та ємкостей з наступного переліку.

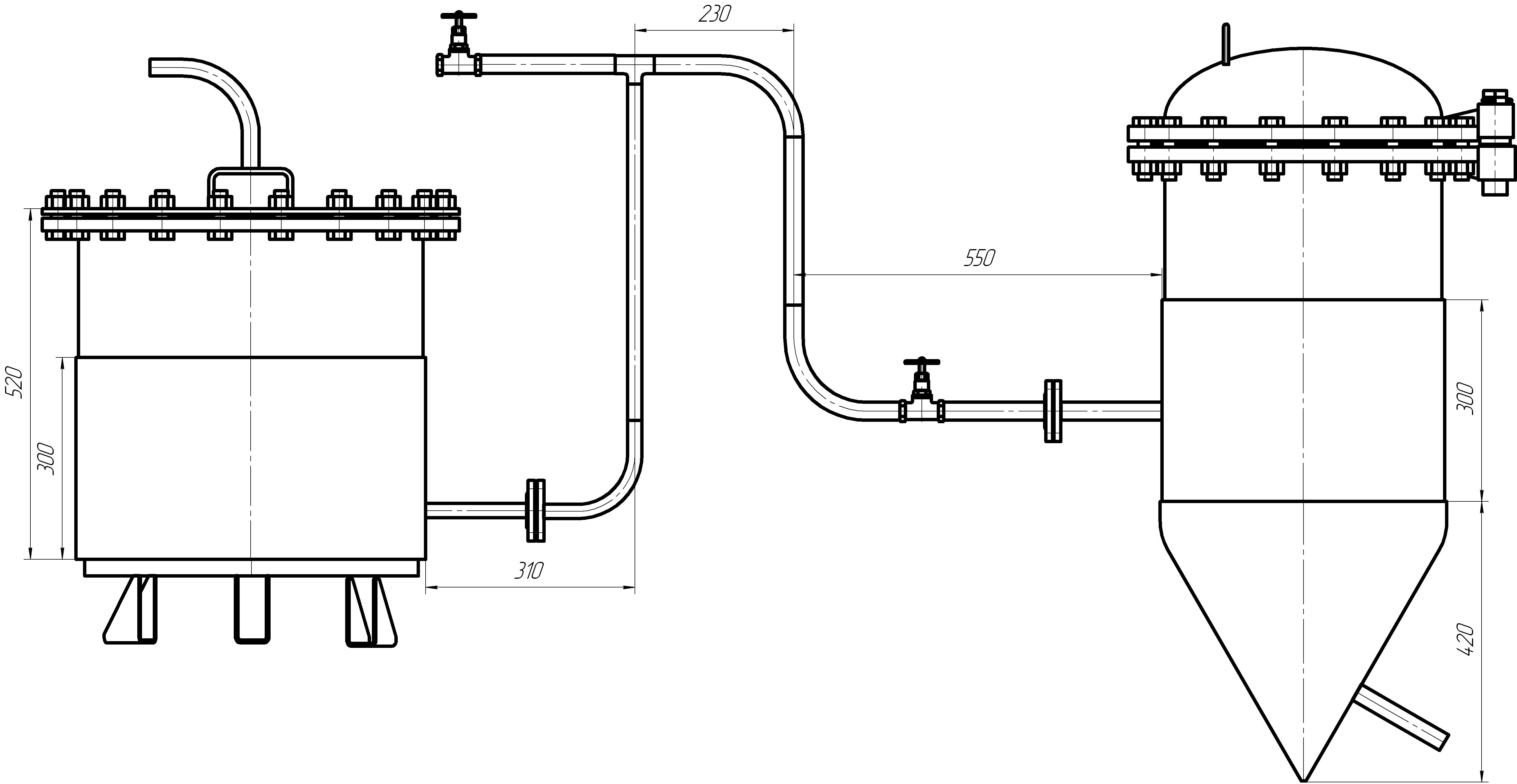

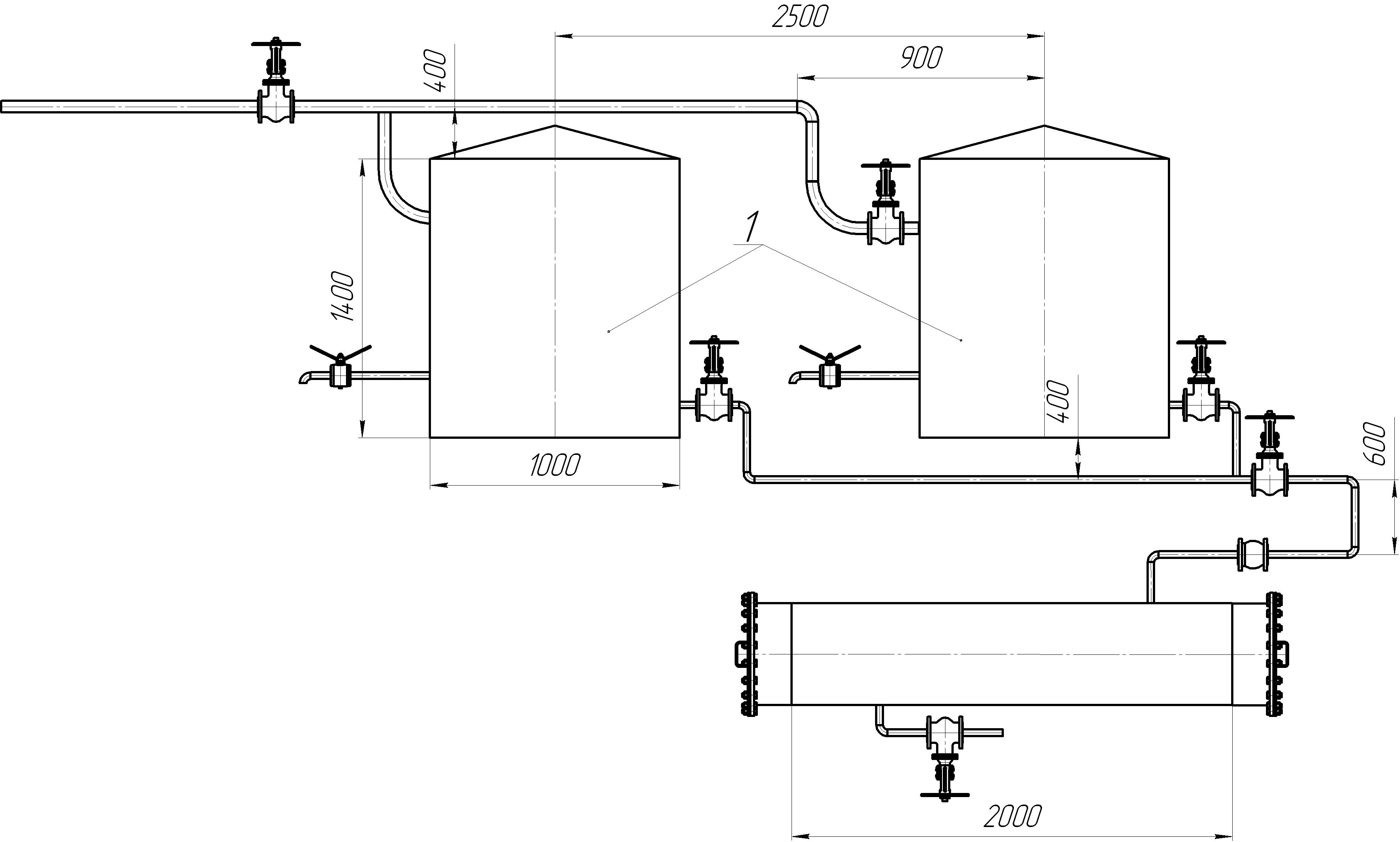

Схема 1
Схема 2

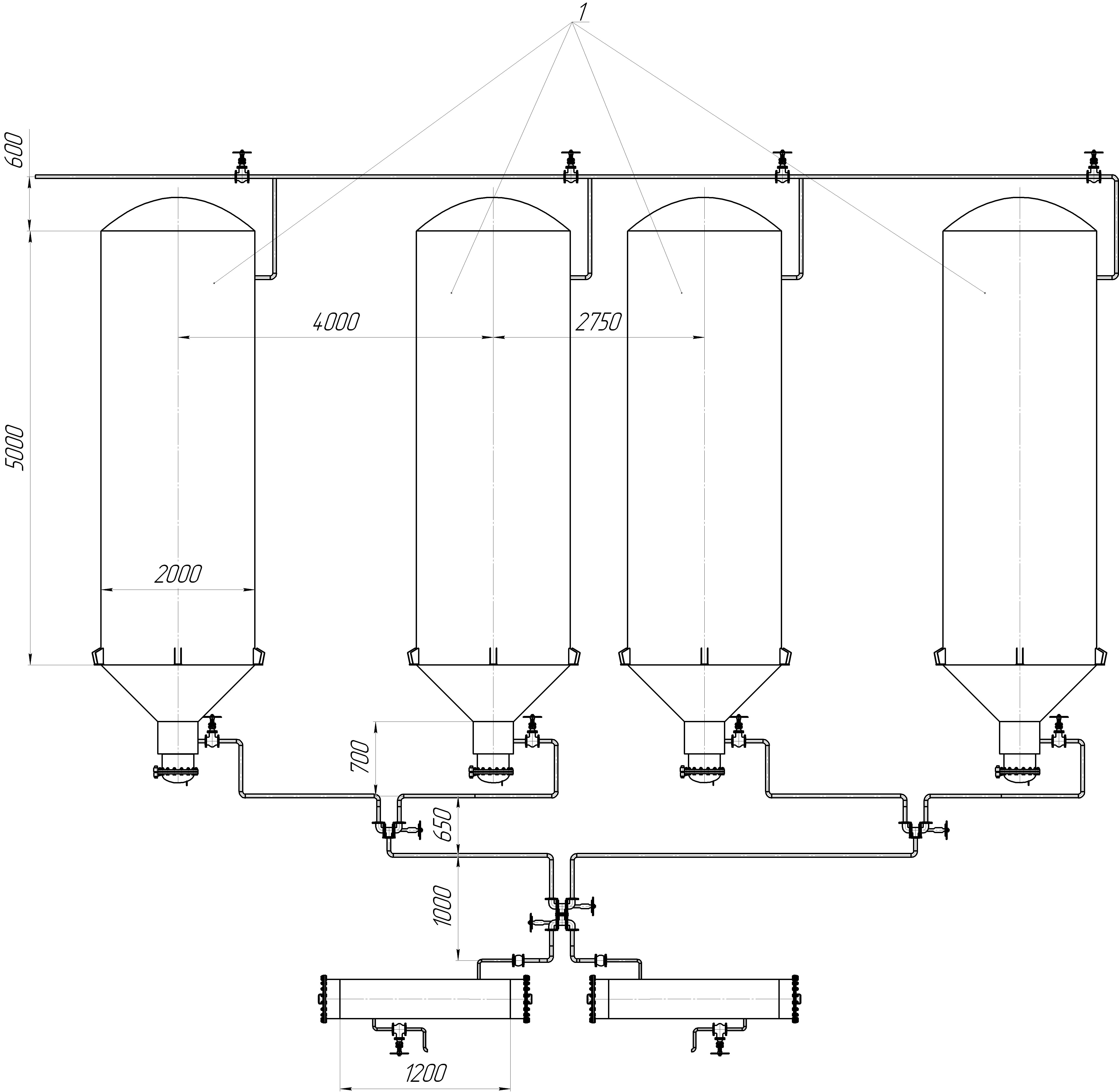

Схема 3

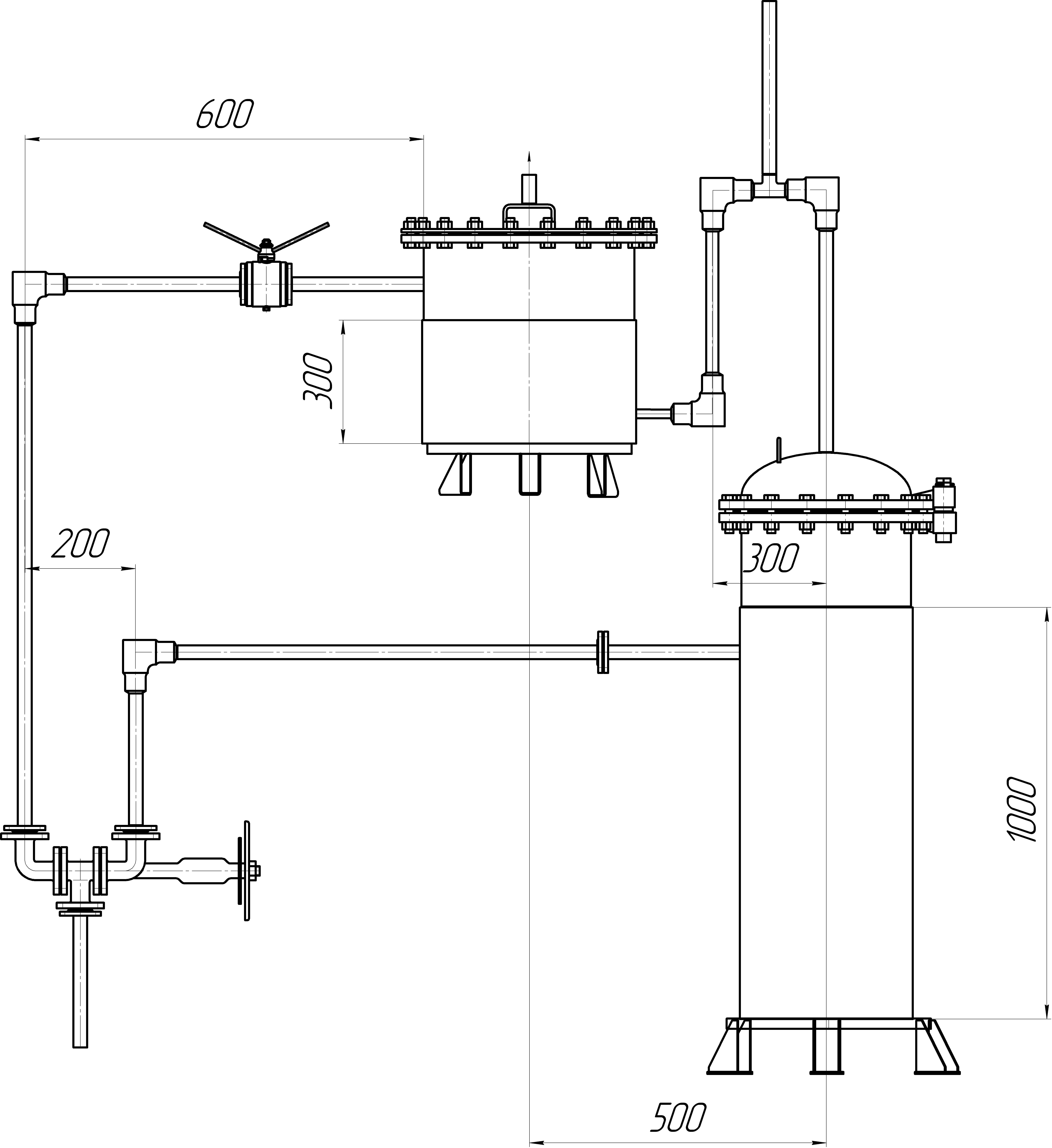

Схема 4

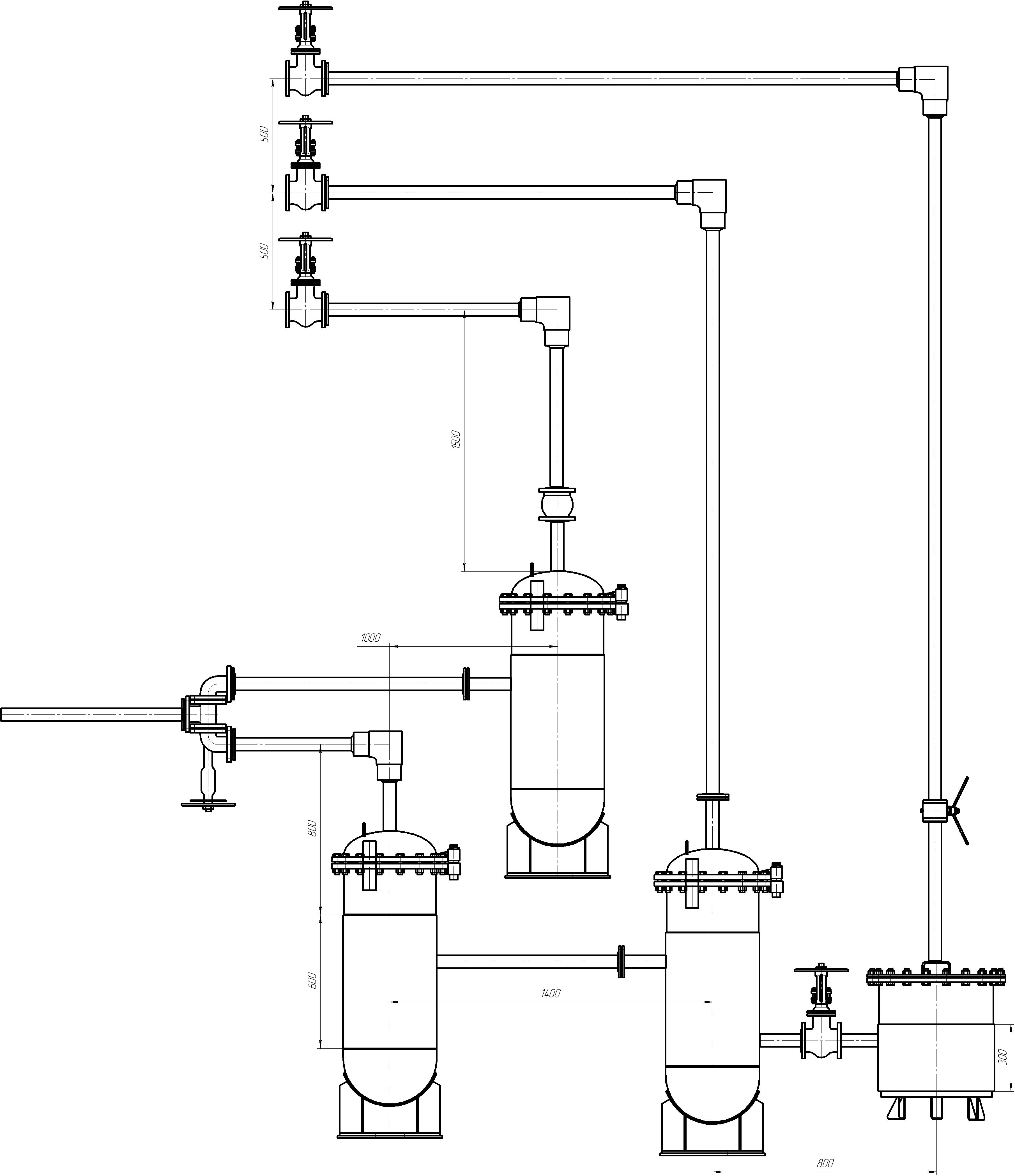

Схема 5
Схема 6
Схема 7
Схема 8
Схема 9
Схема 10
Схема 11
Схема 12
Бібліотека «Елементи посудин і апаратів», призначена для автоматизації проектування посудин і апаратів різного призначення. Містить різні види й розрізи елементів посудин і апаратів (фланці, днища, пристрої стропові, опори, лабети, люки) і дозволяє виконувати креслення посудин і апаратів, збираючи їх зі стандартних елементів, з автоматичним заповненням специфікації.
Щоб представити все різноманіття виконань і модифікацій трубопровідних арматур, її можна класифікувати по наступних основних ознаках :
1) По області застосування:
Промислові трубопровідні арматури загального призначення: використовується в різних галузях народного господарства.
Промислові трубопровідні арматури для особливих умов роботи призначається для експлуатації при відносно високих тисках і температурах, при низьких температурах, на корозійних, токсичних, радіоактивних, абразивних або сипучих середовищах.
Спеціальні арматури розробляється й виготовляється по окремих замовленнях на підставі особливих технічних вимог.
Суднова арматури випускається для роботи в специфічних умовах експлуатації на судах річкового й морського флоту.
Сантехнічними арматурами оснащуються різні побутові пристрої: газові плити, ванні установки, кухонні раковини й ін.
2) По функціональному призначенню (виду) :
Запірні арматури призначена для повного перекриття потоку робітничого середовища в трубопроводі й пуску середовища залежно від вимог технологічного процесу.
Регулюючі арматури призначена для регулювання параметрів робітничого середовища за допомогою зміни її витрати.
Розподільчо-змішувальна (триходова або багатоходова) арматура призначена для розподілу робочого середовища по певних напрямках.
Запобіжні арматури призначена для автоматичного захисту устаткування й трубопроводів від неприпустимого тиску.
Захисні арматури призначена для автоматичного захисту устаткування й трубопроводів від неприпустимим або передбачених технологічним процесом змін параметрів або напрямку потоку робітничого середовища. 3) По конструктивних типах :
Засувка - трубопровідні арматури, у якій замикаючий елемент переміщається поступально перпендикулярно напрямку потоку робітничого середовища.
Клапан - трубопровідні арматури, у якій замикаючий або регулюючий елемент переміщається поступально паралельно осі потоку середовища.
Кран - трубопровідні арматури, у якій замикаючий або регулюючий елемент має форму тіла обертання або його частин.
Затвор - трубопровідні арматури, у якій замикаючий або регулюючий елемент має форму диска й повертається навколо осі, перпендикулярної до осі трубопроводу
