Контрольные вопросы

1. Изобразить электрическую принципиальную схему триггера на логических элементах ИЛИ-НЕ и заполните таблицу истинности для этого триггера.

2. Объяснить схемы экспериментов и полученные результаты.

Приложение1. Расположение выводов некоторых интегральных микросхем

а) б) в)

Рис.6 Расположение выводов микросхем К155ЛА3 (ЛА11, ЛА12, ЛА13 ) (а,б), К155ЛА8 (а,в

Лабораторная работа №4. «Четырехразрядный двоичный счетчик».

Цель: Ознакомление с работой четырехразрядного двоичного счетчика.

Задание 1: Синтезировать электрическую принципиальную схему двоичного четырёхразрядного счётчика, функциональная схема которого представлена на рис. 1.

Рис.1 Функциональная схема двоичного четырёх разрядного счётчика

Требования:

1. Формирование импульсной последовательности осуществляется переключателем (тумблером). В формирователе предусмотреть схему защиты от дребезга контактов с использованием интегральной микросхемы К155ЛА3.

2. Двоичный 4-х разрядный счётчик выполнить с использованием микросхемы К155ТМ2 с возможностью установки его разрядов в ‘0’, то есть предусмотреть сброс.

3. Узел индикации выполнить с использованием светодиодов подключаемых к выходам триггеров непосредственно или с использованием микросхемы К155ЛА8. При этом состояние логической ‘1’ должно соответствовать включёнию светодиодов.

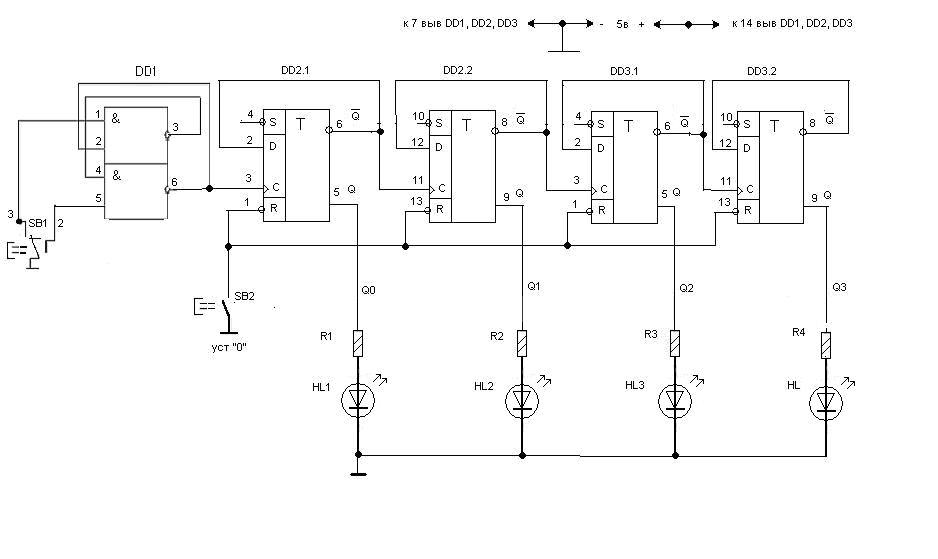

Рис.2 Схема четырёхразрядного двоичного счётчика.

DD1- К155ЛА3; DD2, DD3- К155ТМ2; HL1- HL4- АЛ307Б; R1- R4- 330 Ом

Задание 2: Собрать 4-х разрядный двоичный счётчик. Схема счётчика представлена на рис. 2.

Подавая на вход счётчика импульсы, регистрировать показания счётчика и заполнить таблицу 1.

Таблица 1.

Q3	Q2	Q1	Q0	Количество импульсов
				0
				1
				2
				3
				4
				5
				6
				7
				8
				9
				10
				11
				12
				13
				14
				15
				16

Сделать выводы по проделанной работе.
