Введение
Методические указания предназначены для выполнения лабораторно - практических работ по дисциплине «Схемотехника ЭВМ» на универсальном стенде ЦС - 02. В методических указаниях применены следующие сокращения: ЛУ -логические уровни ГВЧ — генератор высокой частоты стенда ГНЧ - генератор низкой частоты ГОИ - генератор одиночных импульсов
Лабораторная работа №1 «Ознакомительная»
Цель работы: изучение состава, назначения, принципов действия лабораторного стенда ЦС-02, используемого для проведения лабораторно-практических работ по дисциплине «Схемотехника ЭВМ», а также получение практических навыков по подготовке стенда к работе и его практическому использованию.
Задание №1: изучить назначение органов управления стенда, его технические характеристики, структуру, назначение составных частей, правила подготовки к работе.
Краткое описание стенда цс-02
Универсальный стенд ЦС-02 (в дальнейшем стенд) предназначен для проведения лабораторных и практических работ по схемотехническим дисциплинам.
Электропитание стенда осуществляется от электросети переменного тока частотой 50 Гц, напряжением 220 В.
Изделие нормально работает при отклонении напряжения питающей электросети в пределах +/- 10%.
Стенд предназначен для эксплуатации при температуре окружающего воздуха от +10 °С до +35 °С и относительной влажности воздуха не более 80%.

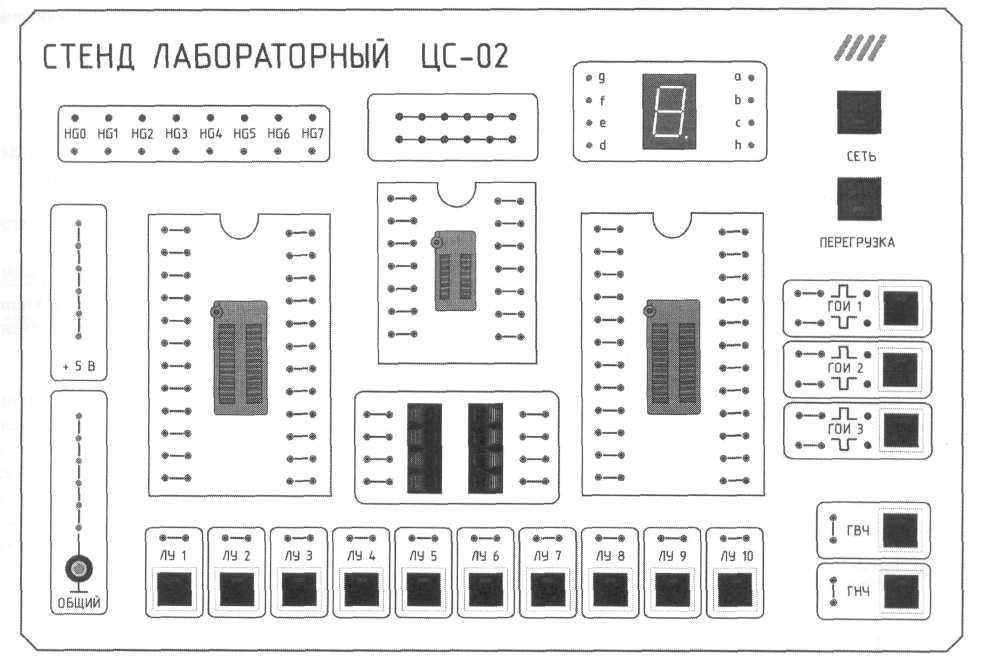

Расположение органов управления на верхней панели стенда приведено на рис. 1. Назначение органов расписано в таблице 1.
Рис. 1 - Внешний вид панели стенда

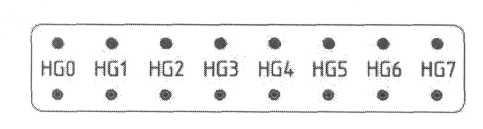

-Светодиодные
индикаторы для контроля выходных
сигналов исследуемых микросхем с
гнездами
для подключения контролируемых сигналов

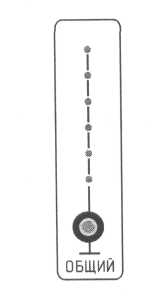

- Гнезда выхода положительного полюса источника питания исследуемых микросхем.
Гнезда выхода отрицательного полюса источника питания исследуемых микросхем.
Гнездо для подключения общего вывода входного кабеля осциллографа. Это выход отрицательного полюса источника питания исследуемых микросхем (общая точка исследуемой схемы).

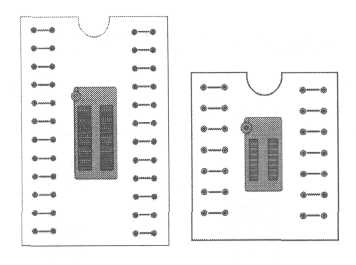

- Панельки с нулевым усилием для установки исследуемых микросхем.
Все контакты панелек электрически соединены с соответствующими гнездами и расположенны по обе стороны от панелек. Эти гнезда служат для подключения микросхем в схему для их исследования.

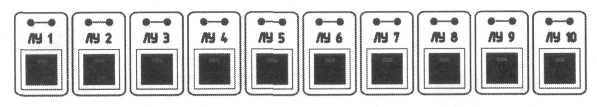

- Источники логических уровней. Если кнопка источника нажата, то в двух его выходных гнездах действует уровень логической единицы. Об этом свидетельствует свечение встроенного в кнопку индикатора. Если кнопка отжата, в гнездах действует уровень логического нуля и свечение индикатора на кнопке отсутствует.
-
Генераторы одиночных импульсов. При
однократном нажатии кнопки генератора
вырабатывается один импульс. Длительность
импульса равна длительности
нажатия кнопки. Генераторы имеют
парафазные выходы. Выходные
импульсы генераторов снимаются с
соответствующих гнезд. Уровни
сигналов в гнездах контролируются
светодиодными индикаторами. Высокому
уровню напряжения (логической единице)
в гнездах соответствует свечение
индикатора. Низкому уровню (логическому
нулю) соответствует отсутствие
свечения.
Генератор низкой частоты. Вырабатывает прямоугольные импульсы частотой 1...2Гц. Кнопка ГНЧ позволяет включать и выключать генератор. Индикатор на кнопке показывает уровень сигнала в выходных гнездах ГНЧ.
Генератор высокой частоты. Вырабатывает прямоугольные импульсы частотой 1...5кГц. Кнопка ГВЧ позволяет включать и выключать генератор. Свечение индикатора на кнопке свидетельствует о включении ГВЧ.
-
Клавишные зажимы для подключения
навесных элементов (резисторов,
конденсаторов)
и соединенные с ними гнезда для включения
навесных элементов
в исследуемую схему.
-
Дополнительные гнезда, соединенные
в группы по 4 гнезда, для создания
электрических
узлов.
-Семисегментный индикатор с гнездами для подключения к нему.
Индикатор перегрузки и кнопка, позволяющая отключить звуковой сигнал.
Кнопка включения и выключения стенда.
На задней стенке стенда расположен разъем для подсоединения шнура питания.
