Аналогові схеми
Операційні підсилювачі.
Компаратори.
Генератори сигналів.
Фільтри (у тому числі на п'єзоефекті).
Аналогові помножувачі.
Аналогові аттенюаторы і регульовані підсилювачі
Стабілізатори джерел живлення : стабілізатори наприяжения і струму.
Мікросхеми управління імпульсних блоків живлення,
Перетворювачі сигналів.
Схеми синхронізації.
Різні датчики (температури та ін.)
Цифрові мікросхеми
Логічні елементи
Тригери
Лічильники
Регістри
Буферні перетворювачі
Шифратори
Дешифратори
Цифровий компаратор
Мультиплексори
Демультиплексори
Суматори
півсуматори
Ключі
Арифметико-логічні пристрої (англ. ALU)
Мікроконтроллери
(Мікро) процесори (у тому числі ЦП для комп'ютерів)
Однокристальні мікрокомп'ютери
Мікросхеми і модулі пам'яті
ПЛІС (програмовані логічні інтегральні схеми)
Цифрових інтегральних мікросхеми мають ряд переваг в порівнянні з аналоговими:
Зменшене енергоспоживання пов'язане із застосуванням в цифровій електроніці імпульсних електричних сигналів. При отриманні і перетворенні таких сигналів активні елементи електронних пристроїв (транзисторів) працюють в «ключовому» режимі, тобто транзистор або «відкритий» — що відповідає сигналу високого рівня (1), або «закритий» — (0), в першому випадку на транзисторі немає падіння напруги, в другому — через нього не йде струм. У обох випадках енергоспоживання близьке до 0, на відміну від аналогових пристроїв, в яких велику частину часу транзистори знаходяться в проміжному (резистивному) стані.
Висока завадостійка цифрових пристроїв пов'язана з великою відмінністю сигналів високого (наприклад, 2,5-5 В) і низького (0-0,5 В) рівня. Помилка можлива при такихперешкодах, коли високий рівень сприймається як низький і навпаки, що маловірогідно. Крім того, в цифрових пристроях можливе застосування спеціальних кодів, що дозволяють виправляти помилки.
Велика відмінність сигналів високого і низького рівня і досить широкий інтервал їх допустимих змін робить цифрову техніку нечутливою до неминучого в інтегральній технології розкиду параметрів елементів, позбавляє від необхідності підбору і налаштування цифрових пристроїв.
Аналогово-цифрові схеми
Цифро-аналогові (ЦАП) і аналогово-цифрові перетворювачі (АЦП).
Цифрові обчислювальні синтезатори (ЦВС).
Трансивери (наприклад, перетворювач інтерфейсу Ethernet).
Модулятори
і демодулятори.Радіомодеми.
Декодери телетексту.
УКХ-радіо.
Трансивери Fast Ethernet і оптичних ліній.
Dial — Up модеми.
Приймачі цифрового ТБ.
Сенсор оптичної миші.
Перетворювачі напруги живлення і інші пристрої на перемиканих конденсаторах
Цифрові аттенюаторы.
Схеми фазового автопідстроювання частоти (ФАПЧ) з послідовним інтерфейсом.
Комутатори.
Генератори і відновники частоти тактової синхронізації.
Базові матричні кристали (БМК) : містять як аналогові, так і цифрові первинні елементи.
Хід роботи
Вивчити правила техніки безпеки на робочому місці.
Ознайомитись з системами умовних зображень, маркування і позначень резисторів.
Записати приклади позначень і маркування резисторів і навести їх основні параметри.
Ознайомитись з системами умовних зображень, маркування і позначень конденсаторів.
Записати приклади позначень і маркування конденсаторів і навести їх основні параметри.
Ознайомитись з системами умовних зображень, маркування і позначень напівпровідникових приладів.
Записати приклади позначень і маркування напівпровідникових приладів і навести їх основні параметри.
Ознайомитись з системами умовних зображень, маркування і позначень інших елементів електронних пристроїв.
Описати основні параметри елементів які є на робочому місці.

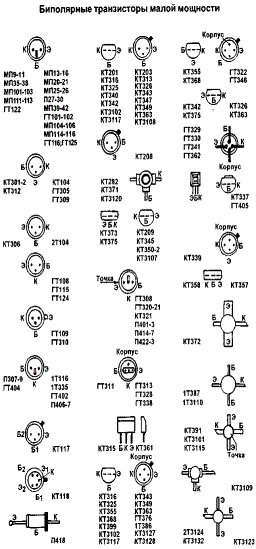

Вивчити методику визначення виводів діодів, транзисторів та інтегральних мікросхем.
Накреслити приклади конструктивних креслень декількох діодів, транзисторів, інтегральних мікросхем.
Скласти звіт про виконану роботу. Звіт повинен мати короткі відповіді по пунктах 2…12 ходу роботи.
