Електромонтажна навчальна практика Монтаж електронних пристроїв робота №1

Тема роботи:	Пасивні і активні елементи електронних пристроїв їх умовні позначення та основні параметри.
Мета роботи:	Ознайомитись з системами позначення елементів електронних схем, отримати навички визначення основних параметрів елементів, навчитися визначати виводи діодів, транзисторів, мікросхем та інших елементів.
Обладнання, матеріали, прилади:	Набір електронних елементів.
Час роботи:	6 годин.

Теоретичні відомості

Різноманітні елементи електроніки

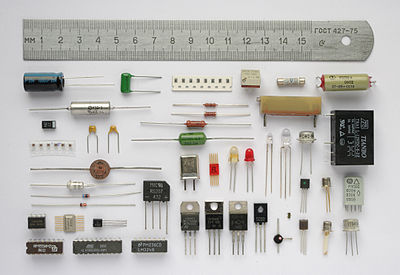

Для конструювання електронних пристроїв використовують різноманітні елементи, найбільш широко використовуються із них резистори, конденсатори, напівпровідникові прилади та інтегральні мікросхеми.

1. Резистори

Резистор це елемент, у якому зосереджений певний електричний опір. Резистори відносяться до електричних компонентів, що застосовуються в схемах електротехніки та електроніки для обмеження сили струму та розподілу напруги.

Типовий резистор з дротяними аксіальними виводами для навісного монтажу	Підналагоджувані резистори змінного опору

Резистори — найпоширеніші пасивні компоненти електронної апаратури, що використовуються як навантаження, споживачі та подільники в колах живлення, як елементи фільтрів, шунтів в колах формування імпульсів і т.д.

Дротяний резистор	SMD-резистор опором 2 МОм типорозміру 1206

Резистор	Потенціометр	Змінний резистор

Умовні графічні позначення резисторів на принципових електричних схемах регламентуються ГОСТ 2.728-74. У відповідності з ним постійні резистори у залежності від виду і потужності позначаються наступним чином:

Європейські умовні позначення резисторів в електричних схемах, у тому числі і за ГОСТ 2.728-74:

Позначення за ГОСТ 2.728-74	Опис
	Сталий резистор без вказання номінальної потужності, що розсіюється
	Сталий резистор з номінальною потужністю, що розсіюється 0,065 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 0,125 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 0,25 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 0,5 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 1 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 2 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 5 Вт
	Сталий резистор з номінальною потужністю, що розсіюється 10 Вт

За ГОСТ 2.710-81 буквений код резистора, змінного резистора, потенціометра, варистора, терморезистора на електричних схемах — R. Наприклад: R2.

В залежності від призначення резистори діляться на дві групи: резистори загального призначення та резистори спеціального призначення, до яких належать: високоомні резистори, високовольтні резистори, високочастотні резистори та прецизійні резистори.

За видом резистивного матеріалу резистори класифікуються на:

• дротяні резистори — відрізок дроту з високим питомим опором намотаний на неметалевий каркас. Можуть мати значну паразитну індуктивність;

• плівкові металеві резистори — тонка плівка металу з високим питомим опором, напилена на керамічне осердя, на кінці якого надіті металеві ковпачки з дротяними виведеннями. Це найпоширеніший тип резисторів;

• металофольгові резистори — у якості резистивного матеріалу використовується тонка металева стрічка;

• вугільні резистори — бувають плівковими і об’ємними. Використовують високий питомий опір графіту;

• напівпровідникові резистори — використовують опір слабколегованого напівпровідника. Ці резистори можуть мати значну нелінійність вольт-амперної характеристики. В основному використовуються у складі інтегральних мікросхем, де інші типи резисторів застосувати важче.

За характером зміни опору резистори поділяються на:

• резистори сталого опору;

• регульовані резистори змінного опору (потенціометри);

• підналагоджувані резистори змінного опору.

За видом монтажу резистори бувають:

• для навісного монтажу (з дротяними виводами);

• для поверхневого монтажу (англ. SMD — Surface mount device);

• комбінації резисторів в одному загальному блоці, зазвичай мініатюрного виконання (збірки, мікромодулі, матриці, мікросхеми).

За видом вольт-амперної характеристики:

• лінійні резистори;

• нелінійні (напівпровідникові) резистори:

• варистори — опір залежить від прикладеної напруги;

• терморезистори — опір залежить від температури;

• фоторезистори — опір залежить від освітленості;

• тензорезистори — опір залежить від деформації резистора;

• магніторезистори — опір залежить від величини напруженості магнітного поля.

Резистори одного і того ж номіналу мають розкид опорів. Значення можливого розкиду визначається точністю резистора. Випускають резистори з точністю 20%, 10%, 5%, і т. д. аж до 0,01%. Номінали резисторів не довільні: їх значення вибираються зі спеціальних номінальних рядів за ГОСТ 28884-90 (IEC 63-63), найчастіше з номінальних рядів E6 (20%), E12 (10%) або E24 (для резисторів з точністю до 5%), для точніших резисторів використовуються точніші ряди (наприклад, E48).

Резистори, що випускаються промисловістю характеризуються також певним значенням максимальної розсіюваної потужності (випускаються резистори потужністю 0,065 Вт; 0,125 Вт; 0,25 Вт; 0,5 Вт; 1 Вт; 2 Вт; 5 Вт аж до 150 Вт).

Відповідно до ГОСТ 28883-90 (IEC 62-74) кольорове маркування наноситься у вигляді 3, 4, 5 або 6 кольорових кілець.

Колір	Значення		Множник	Допустиме відхилення ± %	Темп.коеф.опору ± 10-6/K
	1 кільце	2 кільце	3 кільце	4 кільце	Останнє кільце
відсутнє				20
сріблястий			0,01 Ω	10
золотистий			0,1 Ω	5
чорний	0	0	x 1 Ω	20	200
коричневий	1	1	x 10 Ω	1	100
червоний	2	2	x 100 Ω	2	50
оранжевий	3	3	x 1 kΩ	3	15
жовтий	4	4	x 10 kΩ	0,1	25
зелений	5	5	x 100 kΩ	0,5
голубий	6	6	x 1 MΩ	0,25	10
фіолетовий	7	7	x 10 MΩ	0,1	5
сірий	8	8		0,05	1
білий	9	9

• якщо нанесено три кільця, вони позначають величину опору (у тому числі третє — множник) а допустиме відхилення становить ± 20%;

• якщо нанесено чотири кільця, то перші три (як у пункті, наведеному вище) позначають значення опору, а четвертий — допустиме відхилення;

• якщо є п'ять кілець, перші три позначають опір, четверте — множник, а п'яте — допустиме відхилення;

• якщо є шість кілець, це точний резистор і перші три кільця позначають опір, четверте — множник, п'ятий — допустиме відхилення, шостий — температурний коефіцієнт опору (це кільце може знаходитись на самому краю резистора).

Резистори для поверхневого монтажу (SMD-резистори) випускаються за рядом типорозмірів: 201, 0402, 0603, 0805, 1206, 1210, 1218 і т.д. Зазвичай, типорозмір корпусу складається з чотирьох цифр, які вказують на його довжину і ширину. Наприклад, корпус 0805 означає наступне: 0805 = довжина х ширина = (0,08 х 0,05) дюйма. Іноді ці цифри задаються в міліметрах, наприклад корпус 5763 має габарити (5,7 х 6,3) мм.

Корпуси з однаковою назвою можуть мати різну висоту, різні контактні площадки і виконані з різних матеріалів, але розраховані для монтажу на стандартне установче місце.

Маркування 3-ма цифрами

Перші дві цифри вказують значення в омах, остання — кількість нулів. Поширюється на резистори з ряду номіналів Е24 з допуском 1 % и 5%, типорозмірів 0603, 0805 та 1206. Буква R грає роль десяткової коми.

Приклад:

103. 10 000 = 10 кОм; 100 = 10 Ом; 3R3 = 3,3 Ом.
