6. План отчета
1. Название, назначение и цель работы.
2. Нарисовать схемы операционных усилителей.
3. Кратко описать работу каждой схемы ОУ.
4. Построить временные диаграммы и объяснить их.
5. Рассчитать параметры ОУ (коэффициент усиления, выходное напряжение).
5. Сравнить временные диаграммы двух схем и объяснить их различие.
7. Контрольные вопросы
1. Нарисовать схемы ОУ и объяснить назначение каждого элемента схемы.
2. Объяснить работу каждого ОУ.
3.Выбрать и рассчитать требуемые параметры электронных схем ОУ.
4. Объяснить различие ОУ.
Вид заняття: Лабораторна робота № 5.
Тема: Дослідження диференціючого і інтегруючого операційних підсилювачів.
Мета: Формування, тренування, удосконалення практичних навичок та вмінь у студентів при виконанні лабораторної роботи.
Обладнання: Інструкція з лабораторної роботи, стенд операційних підсилювачів, міліамперметр, вольтметр, двопромiневий осциллограф.
Основні положення
При замене в ОУ входного резистора R1 на конденсатор С усилитель превращается в дифференцирующий ОУ, изображённый на рис. 1.
Рис. 1
Данный усилитель реагирует только на изменения входного сигнала Uвх (переменный или ступенчатый).
На основании законов Кирхгофа составляются уравнения, из которых определяются входное и выходное напряжения ОУ и его коэффициент усиления.

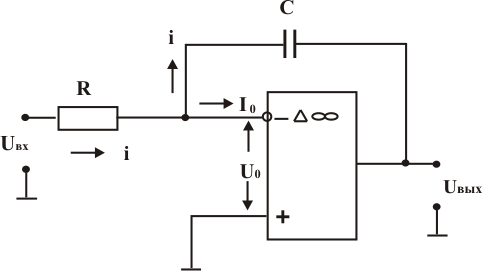

Интегрирующий операционный изображён на рисю 2.
Рис. 2
Зависимость выходного напряжения от
входного
и вычисление коэффициента усиления (К)
ОУ определяются из соответствующих
уравнений Кирхгофа, составленных для
входного и выходного контуров.
5. Порядок выполнения работы.
1. Изучить инструкцию по лабораторной работе.
2. Выбрать величину напряжения источника питания.
3. Рассчитать и выбрать соответствующие элементы схемы.
4. Собрать на стенде электронные схемы ОУ.
5. Подключить к входам схемы вольтметры или осциллограф, к выходам – двулучевой осциллограф.
6. После проверки преподавателем собранных схем и расчетов подать на стенд напряжение питания.
7. Подавая на входы гармонические или импульсные сигналы, фиксировать на осциллографах изменения входного и выходного напряжений.
8. Зарисовать осциллограммы напряжений.
9. Определить параметры ОУ по измеренным величинам напряжений и осциллограммам.
6. План отчета
1. Название, назначение и цель работы.
2. Нарисовать схемы операционных усилителей.
3. Кратко описать работу каждой схемы ОУ.
4. Построить временные диаграммы и объяснить их.
5. Рассчитать параметры ОУ (коэффициент усиления, выходное напряжение).
5. Сравнить полученные результаты и сделать выводы.
7. Контрольные вопросы
1. Нарисовать схемы ОУ и объяснить назначение каждого элемента схемы.
2. Объяснить работу каждого ОУ.
3.Выбрать и рассчитать требуемые параметры электронных схем ОУ.
4. Объяснить различие ОУ.
Вид заняття: Лабораторна робота № 6.
Тема: Дослідження сумуючого операційного підсилювача.
Мета: Формування, тренування, удосконалення практичних навичок та вмінь у студентів при виконанні лабораторної роботи.
Обладнання: Інструкція з лабораторної роботи, стенд операційних підсилювачів, міліамперметр, вольтметр, двопромiневий осциллограф.
