6. План отчета
1. Название и цель работы.
2. Описать функции мультиплексора и демультиплексора.
3. Составить таблицы истинности мультиплексора и демультиплексора.
4. Составить системы логических уравнений мультиплексора и демультиплексора.
5. Построить по логическим уравнениям структурную схему мультиплексора.
6. Построить по логическим уравнениям структурную схему демультиплексора.
7. Контрольные вопросы
1. Назначение мультиплексора и демультиплексора.
2. Объяснить работу мультиплексора и составить таблицу истинности.
3. Объяснить работу демультиплексора, составить таблицу истинности.
4. По таблице 1 составить систему уравнений и структурную схему мультиплексора.
5. По таблице 2 составить систему уравнений и структурную схему демультиплексора.
6. Уметь изменять элементную базу мультиплексора и демультиплексора.
Вид заняття: Лабораторна робота № 20.
Тема: Дослідження принципів роботи інтегруючого перетворювача “напруга – частота”.
Мета: Формування, тренування, удосконалення практичних навичок та вмінь у студентів при виконанні лабораторної роботи.
Обладнання: комп’ютер, стенд АЦП, двопромiневий осциллограф.
Основні положення

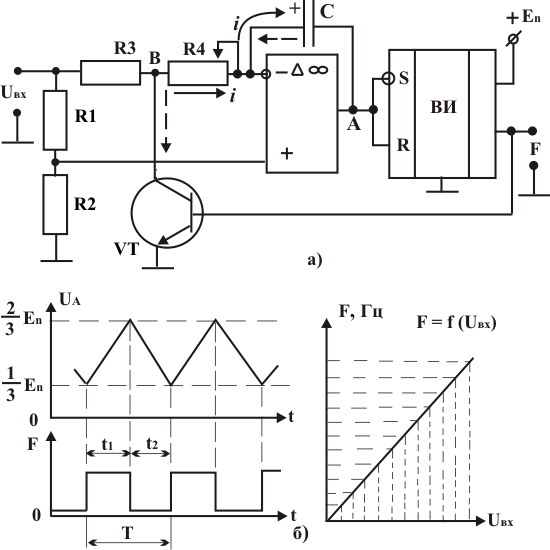

Структурная схема АЦП представлена на рис. 1, в состав которого входят: резисторный делитель R1-R2, интегратор-компаратор на базе операционного усилителя ОУ, таймер ВИ, транзисторный ключ VT..
Входной аналоговый сигнал
через резисторный делитель R1-R2
подаётся в соответствующих пропорциях
на оба входа интегратора-компаратора
ОУ, выход которого соединён с входами
запуска и сброса таймера ВИ.
Напряжение
на выходе компаратора будет изменяться
по закону:
Таким образом, напряжение на выходе компаратора складывается из двух составляющих:
– первая – положительная – это часть входного напряжения, поданного с резистора R2 на неинвертирующий вход компаратора;
– вторая – отрицательная – это
напряжение
на конденсаторе, зависящее как от
,
так и от состояния электронного ключа
.
Когда ключ
закрыт, конденсатор С заряжается током
по цепи:
Рис. 1
Напряжение
на конденсаторе увеличивается, что
приводит согласно уравнения (19.13) к
уменьшению напряжения
на выходе компаратора.
Если ключ
открыт, то точка В соединяется с корпусом
и входное напряжение
через резистор R3 шунтируется
на корпус, конденсатор С начинает
разряжаться по цепи:
+С
Напряжение уменьшается, а напряжение на выходе компаратора увеличивается.
Работой электронного ключа управляет таймер, который переключается из одного состояния в другое в моменты времени, когда напряжение на выходе интегратора-компаратора достигает уровней
При этом на выходе таймера формируется
последовательность импульсов длительностью
и длительностью паузы
(соответственно время разрядки и зарядки
конденсатора С). Частота импульсов
таймера линейно зависит от входного
напряжения
и определяется выражением:
5. Порядок выполнения работы.
1. Изучить лабораторную работу.
2. Собрать на стенде преобразователь.
3. Подключить к выходам и входу вольтметр и двухлучевой осциллограф.
4. После проверки преподавателем собранных схем подать напряжение на стенд.
5. Подавая на вход аналогвый сигнал, фиксировать значения напряжения в точке А и на выходе таймера.
