5. Порядок выполнения работы.

1. Изучить лабораторную работу.

2. Собрать на стенде шифратор и дешифратор.

3. Подключить к выходам и входам регистра цифровые индикаторы, двухлучевой осциллограф.

4. После проверки преподавателем собранных схем подать напряжение на стенд.

5. Подавая на входы двоичную информацию, фиксировать значения на

выходах шифратора и дешифратора.

6. Объяснить работу каждой схемы.

6. План отчета

1. Название и цель работы.

2. Описать функции шифратора и дешифратора.

3. Составить таблицы истинности шифратора и дешифратора.

4. Составить системы логических уравнений шифратора и дешифратора.

5. Построить по логическим уравнениям структурную схему шифратора.

6. Построить по логическим уравнениям структурную схему дешифратора.

7. Контрольные вопросы

1. Назначение шифратора и дешифратора.

2. Объяснить работу шифратора и составить таблицу истинности.

3. Объяснить работу дешифратора, составить таблицу истинности.

4. По таблице 1 составить систему уравнений и структурную схему шифратора.

5. По таблице 2 составить систему уравнений и структурную схему дешифратора.

6. Уметь изменять элементную базу шифратора и дешифратора.

Вид заняття: Лабораторна робота № 19.

Тема: Дослідження роботи мультиплексора, демультиплексора.

Мета: Формування, тренування, удосконалення практичних навичок та вмінь у студентів при виконанні лабораторної роботи.

Обладнання: комп’ютер, стенд мультиплексорiв та демультиплексорiв, двопромiневий осциллограф.

Основні положення

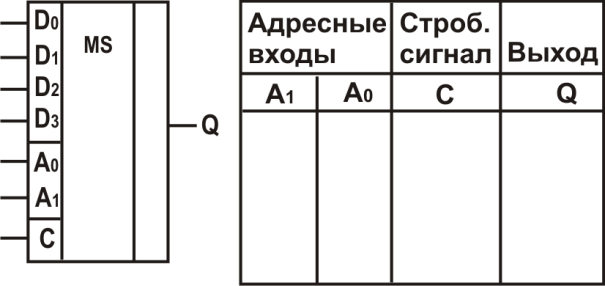

Мультиплексор - логическое цифровое устройство, осуществляющее согласно определенному адресу коммутацию одного из информационных входов с выходом. Мультиплексор имеет несколько информационных ( ) и адресных входов ( ), вход С для подачи стробирующего сигнала и один выход . Каждому информационному входу присваивается определенный адрес, по которому производится поиск соответствующего информационного входа и коммутацию его с выходом.

Рис. 1

При подаче стробирующего сигнала С = 1 мультиплексор выбирает один из информационных входов, адрес которого задан двоичным кодом на адресных входах , и подключает его к выходу. Таким образом, на выходе формируется один из информационных входов . Изменяя двоичный код адреса, к выходу будет подключаться соответствующий информационный вход , цифровую информацию с которого можно передать на выход. Число информационных входов связано с числом адресных входов соотношением:

Функционирование мультиплексора определяется таблицей истинности, по которой записывается логическое выражение для выхода и строится логическая структурная схема.

Демультиплексор

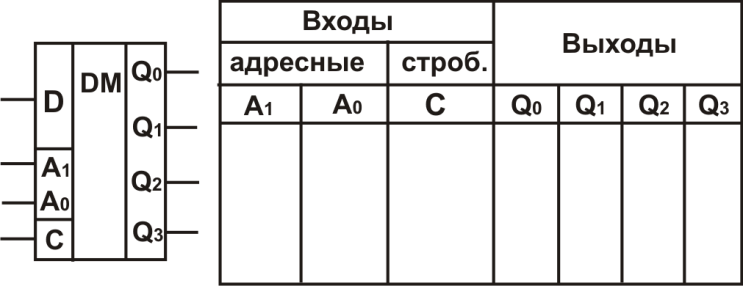

Демультиплексор имеет один информационный вход , вход стробирующего сигнала С, адресные входы и несколько выходов , , каждый из которых имеет свой адрес.

Демультиплексор осуществляет коммутацию информационного входа с одним из выходов , на адресные входы которого поданы соответствующие сигналы.

5. Порядок выполнения работы.

1. Изучить лабораторную работу.

2. Собрать на стенде мультиплексор и демультиплексор.

3. Подключить к выходам и входам регистра цифровые индикаторы, двухлучевой осциллограф.

4. После проверки преподавателем собранных схем подать напряжение на стенд.

5. Подавая на входы двоичную информацию, фиксировать значения на

выходах мультиплексора и демультиплексора.

6. Объяснить работу каждой схемы.
