5. Порядок выполнения работы.

1. Изучить лабораторную работу.

2. Выбрать величину напряжения источника питания.

3.Выбрать соответствующие элементы схемы (транзисторы, резисторы, конденсаторы, диоды).

4. Собрать на стенде электронную схему ждущего мультивибратора.

5. Подключить к выходу и входу двухлучевой осциллограф.

6. После проверки преподавателем собранных схем и расчетов подать на стенд напряжение питания.

7. Фиксировать на осциллографах изменения напряжений, зарисовать осциллограммы.

6. План отчета

1. Название, назначение и цель работы.

2. Нарисовать схему мультивибратора.

3. Кратко описать работу схемы автоколебательного мультивибратора.

4. Построить временные диаграммы и объяснить их.

5. Определение основных параметров мультивибратора (Rk1, Rk2, R1, R2, , ).

7. Контрольные вопросы

1. Нарисовать схему автоколебательного мультивибратора и объяснить назначение каждого элемента схемы.

2. Режимы работы автоколебательного мультивибратора.

3. Объяснить работу мультивибратора и построить временные диаграммы.

4. Рассчитать требуемые параметры электронной схемы.

5. Как изменить длительность выходного импульса мультивибратора?

6. По каким цепям происходит зарядка и разрядка конденсаторов С1, С2?

Вид заняття: Лабораторна робота № 11.

Тема: Дослідження інтегрального автоколивального мультивібратора.

Мета: Формування, тренування, удосконалення практичних навичок та вмінь у студентів при виконанні лабораторної роботи.

Обладнання: Інструкція з лабораторної роботи, стенд мультивібраторiв, міліамперметр, вольтметр, двопромiневий осциллограф.

Основні положення

Широкое распространение в цифровой электронике нашли мультивибраторы в качестве генераторов прямоугольных импульсов, выполненных на базе логических интегральных микросхем (ИМС), что обеспечивает наибольшую унификацию элементной базы. Генераторы импульсных сигналов, кроме инверторов, можно строить на логических интегральных микросхемах И-НЕ, ИЛИ-НЕ (рис.1).

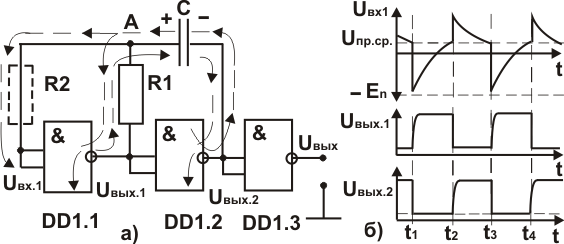

Рис. 1

В схеме резистор R1 охватывает обратной связью по постоянному току первый инвертор DD1.1 и выводит его в усилительный режим, выходное напряжение которого удерживает в режиме усиления второй инвертор DD1.2. В этом случае положительная обратная связь через конденсатор С вызывает самовозбуждение автоколебательного процесса. Резистор R2 предохраняет входные цепи микросхемы от перегрузок и, кроме того, изменяет период колебаний.

Принцип действия генератора сводится к следующему.

При подаче питания на генератор на входе инвертора DD1.1 устанавливается лог. 0, на выходе – лог.1, а на выходе инвертора DD1.2 – лог. 0. При этом происходит зарядка конденсатора С через резистор R1 и открытый выход второго инвертора DD1.2.

По мере зарядки конденсатора увеличивается в точке А положительный потенциал (на входе первого инвертора DD1.1) и при достижении напряжения срабатывания , первый инвертор переходит в состояние логического нуля (лог.0). Конденсатор С начинает разряжаться через резистор R1 (частично R2) и открытый выход первого инвертора DD1.1, напряжение уменьшается, при выполнении неравенства: , инвертор DD1.1 переходит в состояние логической единицы (лог.1).
