2.2.1 Диаграмма связи по полям

На рисунке 2.2 приведена схема базы данных «Поликлиника»

Рисунок 2.2 – Схема базы данных «Поликлиника»

3. Организация выборки информации из базы данных

база данных триггер приложение

Выборка информации осуществляется при помощи запросов, которые представлены в этом разделе.

1. Выборка данных из связанных таблиц. Формулировка запроса: выбрать ФИО_врача и название смены из таблиц «Врачи» и «Смены»,где коды «id_vracha» и «id_smeni » равны:

select Vrachi.FIO_vracha,Smeni.Nazvanie_smeni from Vrachi,Smeni where Vrachi.id_vracha=Smeni.id_smeni

Рисунок 3.1 – Результат работы запроса «Выборка из связанных таблиц»

2. Выборка с использованием оператора (естественного) соединения. Формулировка запроса: выбрать врачей и их специализации путем соединения их по коду врача:

select FIO_vracha, Nazvanie from Vrachi inner join Specializacii on Vrachi.id_vracha=Specializacii.id_specializacii

Рисунок 3.2 – Результат работы запроса «Выборка с использованием оператора естественного соединения»

3. Выборка с использованием шаблона. Формулировка запроса: выбрать всех клиентов из города Ставрополя:

select FIO, Adress_naspunkt from Pacienti where Adress_naspunkt like 'Ставрополь%'

Рисунок 3.3 – Результат работы запроса «Выборка с использованием шаблона»

4. Выборка информации в заданном диапазоне. Формулировка запроса: выбрать врачей со стажем работы между 10 и 20 годами:

select FIO_vracha, Stag_raboti from Vrachi where Stag_raboti between 10 and 20

Рисунок 3.4 – Результат работы запроса «Выборка информации в заданном диапазоне»

5. Выборка информации по дате. Формулировка запроса: выбрать всех пациентов, которые родились позже 01.01.1980:

select*from Pacienti where Data_rogdeniya>'01.01.1980'

Рисунок 3.5 – Результат работы запроса «Выборка информации по дате»

6. Выборка исчисляемых значений. Формулировка запроса: выбрать врача и вычислить стоимость его услуг с учетом льгот:

select FIO_vracha,Stoimost_priema*0.8 from Vrachi

Рисунок 3.6 – Результат работы запроса «Выборка исчисляемых значений»

7. Выборка с использованием механизма подзапросов. Формулировка запроса: выбрать все поля из таблицы «Врачи», причем включая, только тех врачей, у которых стаж работы больше среднего значения среди всех врачей:

select*from Vrachi where Stag_raboti>(select AVG(Stag_raboti)from Vrachi)

Рисунок 3.7 – Результат работы запроса «Выборка с использованием механизма подзапросов»

8. Простая выборка данных. Формулировка запроса: выбрать все поля из таблицы «Пациенты»:

select*from Pacienti

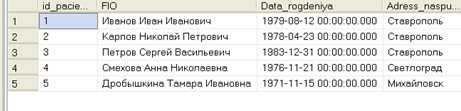

Рисунок 3.8 – Результат работы запроса «Простая выборка данных»

9. Простая выборка с сортировкой. Формулировка запроса: выбрать из таблицы «Пациенты» все записи и отсортировать их:

select*from Pacienti order by FIO

Рисунок 3.9 – Результат работы запроса «Простая выборка с сортировкой»

4. Разработка представлений для отображения результатов выборки

Представление – это динамическая таблица, служащая для отображения результатов выборки из информации. Представления являются удобным инструментом для работы с таблицами базы данных.

В базе данных разработано представление: «режим работы врачей» (рисунок 4.1).

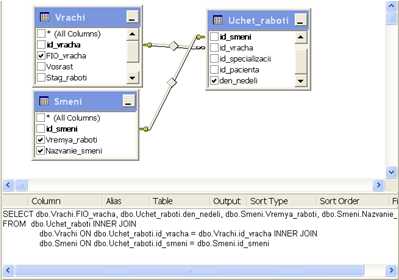

Рисунок 4.1 – Представление «Режим работы врачей»

Данное представление содержит информацию о врачах: ФИО, день в который они работают, а так же название смены.

Рисунок 4.2 – Результат работы представления «Режим работы врачей»
