Работа №1

ИСТОЧНИКИ СВЕТА.

ОБЛАСТЬ ПРИМИНЕНИЯ И СХЕМЫ ВКЛЮЧЕНИЯ.

1.1. Цель работы

Изучение основных источников света, их устройства и ознакомление со схемами их включения.

1.2. ОБЩИЕ ТЕОРИТИЧЕСКИЕ ПОЛОЖЕНИЯ

Современные источники света отличаются большим разнообразием, однако их можно объединить в две группы. К одной относятся тепловые – лампы накаливания, к другой – газоразрядные лампы (люминесцентные, ртутные и другие).

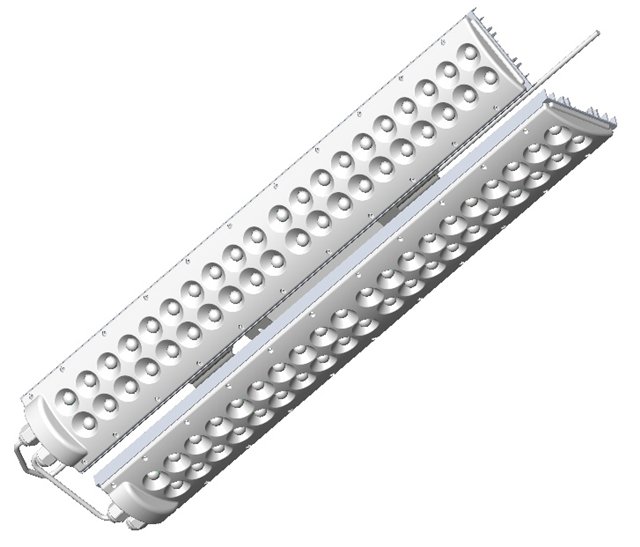

Светильник уличный светодиодный CУC-2-110 предназначен для освещения улиц, дорог, площадей, мостов, тоннелей и транспортных развязок, аллей, парков и скверов, железнодорожных платформ, территорий школ, внутриквартального освещения, и др. Светильник изготовлен на основе высокоэффективных светодиодов белого цвета излучения. Исходный световой поток обеспечивается 80 светодиодами, установленными на двух светодиодных модулях ТИС-У-40, взаимный угол расположения между которыми составляет 110 градусов и обеспечивается конструкцией кронштейнов. Срок службы изделия составляет не менее 50 000 часов. В состав светильника входит источник питания MEANWEL PLN-100-20 (либо MEANWEL PLN-100-36), который предназначен для питания светодиодов от внешней сети переменного тока с частотой 50 Гц и напряжением 220 В. Присоединительные размеры кабеля от блока питания: длина кабеля - 30 см, внешний диаметр – 6,2 мм, сечение проводников 2 x 0,8 мм2. В состав светильника для его крепления входят два хомута под Г-образный кронштейн опоры 46-50 мм. Примером использования светильника СУС-2-110 является проект освещения железнодорожной платформы «Сортировочная» (г. Санкт-Петербург), где оптимальное распределение и требуемая величина освещенности не менее 10 лк (см. распределение освещенности в разделе технические характеристики) были достигнуты установкой светильников на высоте 4,5 м от освещаемой поверхности платформы с шагом 16 м.

Комплект поставки

Наименование	Количество, шт.
Светильник светодиодный СУС-2-110	2
Блок питания MEANWELL PLN-100-20	1 на 2 изделия
Элементы крепежа*

* Возможен заказ различных элементов крепежа под конкретную задачу.

Технические характеристики

	СУС-2-110
Световой поток, не менее	4000 лм
Напряжение питания	220 В 10 % 50 Гц +-5 %
Ток потребления	2,8 2% А
Мощность потребления, не более	107 Вт
Цветовая температура излучения	3200-5700 К
Индекс цветопередачи	75

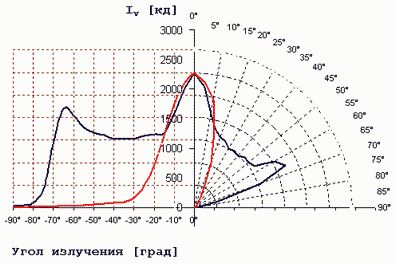

Угол излучения по уровню 0,5 от оси, перпендикулярной фронтальной поверхности светильника, не менее	+-35є

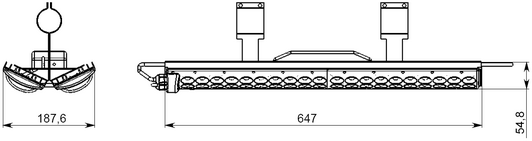

Габариты, не более	691х188х177 мм
Масса, не более	3,5 кг
Климатическое исполнение по ГОСТ 15150-69	У1
Диапазон рабочих температур	-30  +55 оС
Группа условий по допускаемым механическим воздействиям по ГОСТ 17516-72	М 7
Степень защиты от внешних воздействий по ГОСТ 14254-96	IP 54
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	I

СУС-2-110

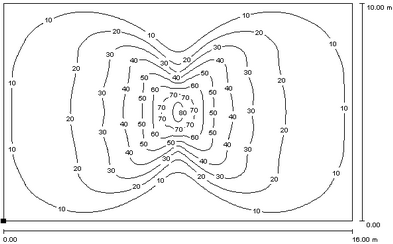

Распределение освещенности (лк) на площади 16х10 м при высоте подвеса светильника 5 м

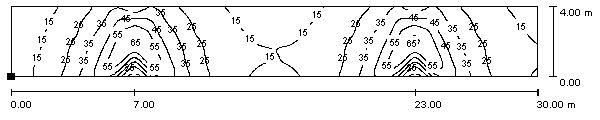

Распределение освещенности (лк) на платформе «Сортировочная» при использовании 2-х светильников СУС-2-110 на высоте подвеса 4,5 м с шагом16 м.

ЛАМПЫ НАКАЛИВАНИЯ имеют общее или специальное назначение.

Диапазон мощности ламп общего назначения составляет 15 – 1500Вт. В маркировке ламп буква означают:

«В» - вакуумные;

«Г» - галогенные;

«К» - с криптоновым наполнением;

«Б» - биспиральные.

Световая отдача ламп основной серии лежит в пределах 7 – 19 лм/Вт. Номинальный срок службы – 1000 часов. По цветности излучения ламп значительно желтее естественного дневного света, при них не обеспечивается правильная цветопередача.

Разновидностью обычных ламп накаливания являются галогенные лампы, в которых происходящий галоидный цикл обеспечивает возврат на нить накала испарившегося с него вольфрама.

В осветительных установках применяются трубчатые лампы типа КГ (кварцевые галогенные) мощностью от 0,1 кВт до 20 кВт.Световая отдача ламп – 22 лм/Вт, срок службы – 2500 – 3000 часов. Свет галогенных ламп значительно белее, чем свет обычных ламп накаливания, и в отношении цветопередачи признается пригодной даже для освещения экспонатов в музеях.

В основном кварцевые галогенные лампы применяются в облучательных установках для инфракрасной сушки, полимеризации, стимулирования химических и биологических процессов, а также в прожекторах для наружного освещения больших территорий.

ГАЗОРАЗРЯДНЫЕ ИСТОЧНИКИ СВЕТА представляют собой большую группу ламп, в которых видимое излучение (свет) создается электрическими разрядами в газах или парах металлов, причем это излучение в большинстве случаев имеет разный цвет. Наибольшее распространение получили трубчатые люминесцентные лампы низкого давления (ЛД – дневного света, ЛДЦ – дневного света улучшенной цветности, ЛХВ – холодного белого света, ЛБ – белого света, ЛБТ – теплого белого света); дуговые ртутные (ДРЛ), шаровые ртутные прожекторные с короткой дугой (ДРШ), натриевые низкого и высокого давления (ДНаТ), дуговые ртутные высокого давления с исправленной цветовой характеристикой (ДРИ) и другие.

По сравнению с лампами накаливания они имеют ряд преимуществ.

- в 4-5 раз больше светоотдача;

- в 10-15 раз больше срок службы;

- спектр излучения люминесцентных источников света больше приближается к привычному для нас солнечному свету.

Дуговые ртутные лампы высокого давления (ДРЛ) применяются для общего освещения закрытых помещений и наружного освещения. В отличие от люминесцентных ламп низкого давления световой поток и зажигаемость ламп высокого давления в меньшей степени зависит от температуры окружающей среды. Стабилизация их параметров наступает примерно через 10-15 минут после включения.

Дуговые ртутные металлогалогенные лампы (ДРИ) применяются для освещения промышленных и общественных зданий. Имеют более высокую светоотдачу, что достигается добавлением в ртутный разряд иодида металла.

Н атриевые газоразрядные лампы высокого давления (ДНаТ) применяются для уличного освещения и освещения подземных переходов, где не требуется высокое качество цветопередачи. Трубка лампы заполнена натрием и аргоном для облегчения зажигания, а также ртутью для повышения световой отдачи. Номинальная мощность ламп ДНаТ при том же световом потоке ниже чем у ламп ДРЛ и ДРИ, что связано с более высоким коэффициентом светоотдачи (до 170 лм/Вт).

Параметры ламп
Поз. №	Тип источника света	Мощность, Р Вт	Светоотдача СО, лм/Вт		Индекс светопередачи, R2		Световой поток, Ф лм	Цветовая Температура, Т К		Срок службы, Т ч		КПД %	Освещенность, Е лк	Стоимость 1000 лм	Рейтинг, R
		Величина	Величина	Весовой коэффициент	Величина	Весовой коэффициент		Величина	Весовой коэффициент	Величина	Весовой коэффициент				Суммарный весовой коэффициент	Место в рейтинге
1.	ЛН-60	60	12	0,5	100	1	720	2900	0,3	1000	0,4	1,7	100	20	2,2	5
2.	LED-7	7	96	9	70	0,4	672	3000	0,3	50000	19,3	14	100	2000	29	1
3.	ДРЛ	125	50	3	50	0,3	6250	4000	0,4	24000	4,8	7,4	860	16	8,5	3
4.	ЛН-500	500	65	3,5	100	0,5	32500	2900	0,3	1000	0,4	9,6	4500	520	4,7	4
5.	ДНаТ	70	120	9	20	0,5	8400	2000	0,2	24000	9,6	17,6	10000	30	19,3	2

Вывод: Из рассмотренных выше источников освещения, каждый обладает рядом достоинств и недостатков, что является основой выбора источника освещения для конкретных условий.
