3.2.2. Токоскоростная характеристика генератора в режиме кз

Расчет токоскоростной характеристики генератора в режиме КЗ производится для наиболее неблагоприятного случая, когда в цепи нагрузки генератора произошло КЗ , обмотка возбуждения подключена к АКБ, а регулятор напряжения не работает.

В режиме короткого замыкания в цепи генератора, схема замещения которого приведена на рис. 3, величина тока генератора ограничивается только сопротивлениями обмотки статора генератора.

Ток короткого замыкания генератора:

где — полное сопротивление обмотки статора, Ом.

Расчет токоскоростной характеристики в режиме короткого замыкания проводится по методике аналогичной расчету токоскоростной характеристики при номинальной нагрузке.

Результаты расчета заносятся в табл. 1, строится токоскоростная характеристика генератора для режима короткого замыкания (рис. 5).

Расчетная таблица скоростных характеристик генератора.

Таблица 1.

Частота вращения генератора, ,	Ед. изм..		3000	4000	5000	6000	7000
ЭДС генератора,	В
Частота тока	Гц	—
Индуктивное сопротивление обмотки статора	Ом	—
Полное сопротивление цепи генератора: режим номинальной нагрузки р ежим короткого замыкания	Ом Ом	— —
Ток генератора режим номинальной нагрузки р ежим короткого замыкания	А А	— —

500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500

Рис. 4 Скоростная характеристика возбуждения генератора.

500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500

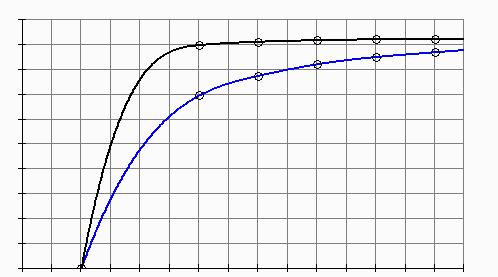

Рис. 5 Токоскоростная характеристика генератора.
