1.Задание на выполнение расчетно-графической работы
Для заданного варианта выполнения расчетно-графической работы по схеме генераторной установки рассчитать и построить скоростную характеристику возбуждения и токоскоростную характеристику генераторной установки.
Рассчитать добавочное сопротивление в цепи обмотки возбуждения генератора, необходимое для стабилизации напряжения генератора регулятором напряжения.
Рассчитать распределение токов между генератором и аккумуляторной батареей при их совместной работе на заданную общую нагрузку аналитическим методом, указанным в варианте на выполнение работы.
2. Генераторная установка автомобиля.
На рис. 1 приведена схема одной из генераторных установок автомобиля.
Генераторная установка современного автомобиля состоит из трехфазного генератора переменного тока 1 с обмотками статора 3 и возбуждения 2, трехфазного двухполупериодного выпрямителя 4 и регулятора напряжения 7, которые вмонтированы в конструкцию генератора.

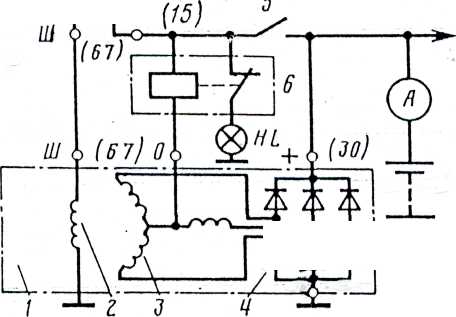

Рис.1 Принципиальная схема генераторной установки:
1- генератор; 2- обмотка возбуждения; 3- обмотка статора; 4- выпрямитель;
5- выключатель зажигания; 6- реле контрольной лампы; 7- регулятор напряжения.
Генераторная установка вместе с аккумуляторной батареей представляют собой систему электроснабжения автомобиля.
Напряжение генераторной установки зависит главным образом от степени заряженности аккумуляторной батареи, которая постоянно подзаряжается генератором. Контроль и регулирование напряжения генератора и аккумуляторной батареи осуществляется с помощью автоматических регуляторов напряжения.
В настоящее время в генераторных установках автомобилей применяются бесконтактные электронные регуляторы напряжения.
