6.4 Система сигнализации по цифровым абонентским линиям

6.4.1. Абонентские линии isdn. Основная ориентация цифровых абонентских линий isdn — базовый доступ по двум в-каналам, каждый на скорости 64 Кбит/с, и одному d-каналу на скорости 16 Кбит/с.

Термин ISDN (Integrated Services Digital Network) возник в 70-х годах в Bell Telephone Laboratories и впервые был упомянут в списке терминов Оранжевой книги МККТТ. В следующих цвет­ных книгах МККТТ, а затем ITU-T опубликованы рекомендации серии I, структура которых представлена на рис. 6.25. Рекоменда­ции описывают концепцию, сетевые и пользовательские аспекты, интерфейсы и услуги ISDN. Основная работа по стандартизации ISDN выполнена Исследовательской комиссией 18 МККТТ, во­просы сигнализации и коммутации ISDN разрабатывались Иссле­довательской комиссией 11, а аспекты передачи данных ISDN в свете общей проблематики сетей передачи данных рассматрива­лись Исследовательской комиссией 7.

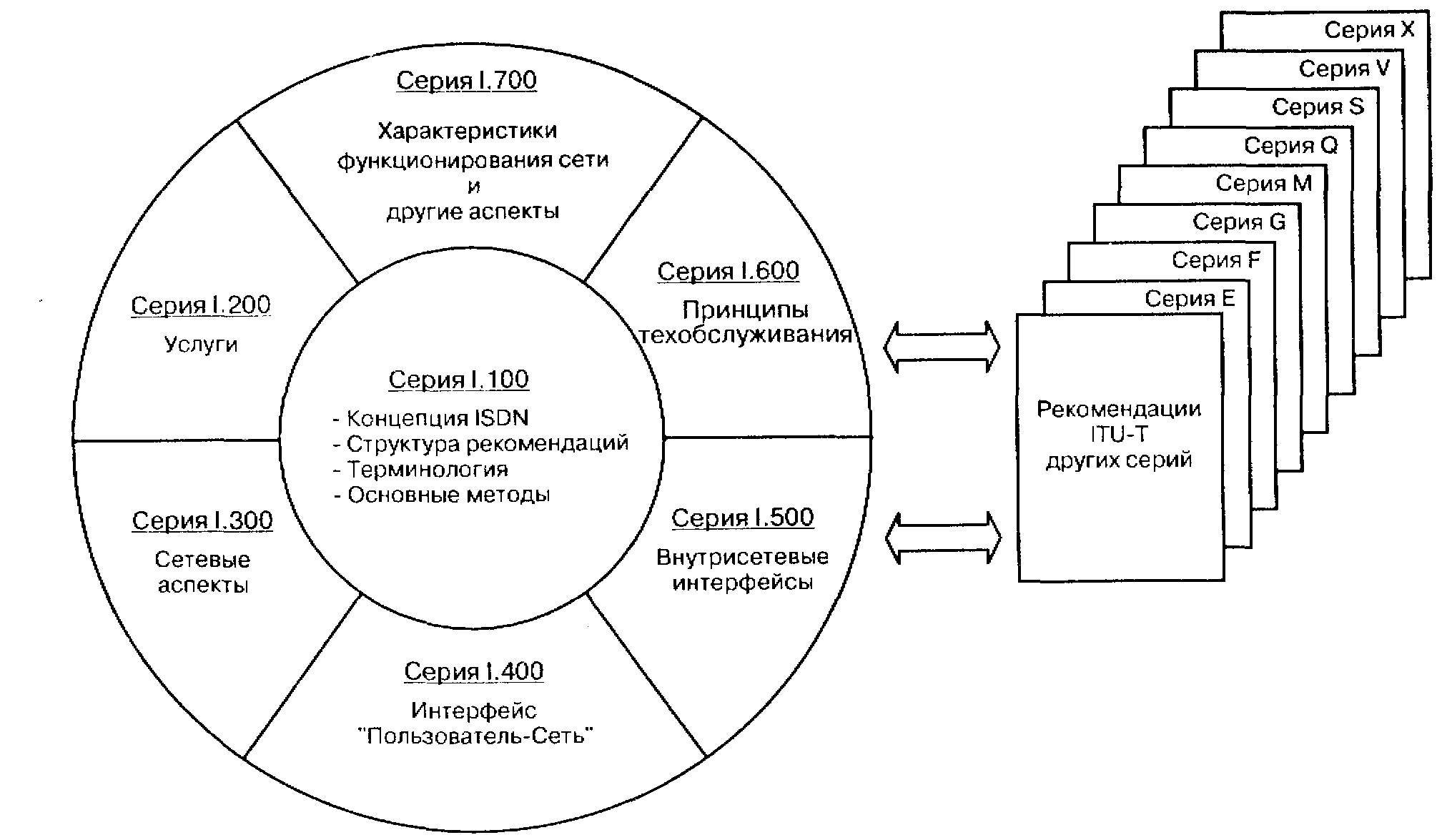

Рис. 6.25. Структура рекомендаций ITU-T серии I

На русском языке эквивалентом термина ISDN является аббревиатура ЦСИО (цифро­вая сеть интегрального обслуживания), хотя в литературе можно встретить термины «цифровая сеть с интеграцией услуг», «цифро­вая сеть с интеграцией служб (ЦСИС)» и др.

Разработка ISDN продолжалась так долго, что распростра­нились другие расшифровки аббревиатуры ISDN: «It Still Does Nothing» (она до сих пор ничего не делает), «I Still Don't know» (я все еще не знаю, что это) или «I Still Don't Need it» (мне это пока ненужно).

ITU-T произвольно определил следующие функциональные груп­пы абонентских устройств ISDN (рис. 6.26):

Рис. 6.26. Абонентское оборудование и интерфейсы ISDN

ТЕ1 — терминал ISDN, ТЕ2 — несовместимый с ISDN терминал,

ТА — терминальный адаптер для подключения несовмести­мых с ISDN терминалов, NT1 — сетевое окончание уровня 1, NT2 — сетевое окончание уровней 2,3.

Терминалы ТЕ-1 полностью совместимы со стандартами ISDN и подключаются к этой сети через четырехпроводный ин­терфейс, в котором по принципу временного разделения органи­зованы 3 канала, обозначаемые как В, В, D (или 2B+D). В-каналы имеют пропускную способность 64 Кбит/с, а пропускная способ­ность D-канала составляет 16 Кбит/с.

Такой интерфейс называет­ся базовым (BRI — basic rate interface). ISDN предусматривает под­ключение к одному интерфейсу 2B+D до 8 терминалов ТЕ1.

Терминалы ТЕ-2 несовместимы с ISDN и требуют наличия устройства сопряжения, известного как терминальный адаптер ТА (terminal adapter). ТА преобразует сигналы других стандартов, на­пример, RS-422, EIA-232 или V.35 в стандарт ISDN. Необходимость интеграции этого оборудования с физическими интерфейсами се­рии V или EIA обусловлена экономическими соображениями, по­скольку многие компании вложили достаточно много денег в те­лекоммуникационное оборудование других, отличных от ISDN стандартов. Имеются ТА для подключения 25-контактных разъе­мов интерфейсов RS-232C, 34-контактных разъемов широкополос­ных модемов V.35,15-контактных разъемов интерфейсов сетей пе­редачи данных Х.20, Х.21, Х.22, интерфейсов RS-449, RS-410 и т.д. Оборудование ТА может устанавливаться не только на правах внеш­него модема, но и в качестве встраиваемого в ТЕ2 слота.

Имеются две категории сетевых окончаний: NT1 и NT2. Функциональный блок NT1 включает в себя основные функции сетевого окончания и обычно представляет собой настенную ко­робку, устанавливаемую оператором сети общего пользования. В функции NT1 входят подача питания к абонентской установке, обеспечение технического обслуживания линии и контроля рабо­чих характеристик, синхронизация, мультиплексирование на пер­вом (физическом) уровне модели взаимодействия открытых сис­тем и разрешение конфликтов доступа.

Функциональный блок NT2 выполняет функции обработки протоколов уровней 2 и 3, мультиплексирования, коммутации и концентрации, а также функции технического обслуживания и некоторые функции уровня 1. В качестве функционального блока NT2 могут выступать УАТС, локальная сеть или терминальный адаптер. Функции NT1 и NT2 могут объединяться в едином физи­ческом оборудовании, обозначаемом просто NT.

На встречной стороне цифровой абонентской линии в АТС устанавливаются линейное окончание LT и станционное оконча­ние ЕТ.
