23. Малосигнальные эквивалентные схемы полевого транзистора с p–n-переходом. Математическая модель.
Характеристики транзистора нелинейны. Однако если он находится в некотором режиме (режим определяется током через транзистор и напряжений на его электродах), то при малом изменении токов и напряжений участки характеристик можно считать отрезками прямых. В таком случае для малых сигналов транзистор можно представить линейным четырёхполюсником. Он описывается системой двух линейных алгебраических уравнений:
Зададим
приращения токов и напряжений в виде
малых гармонических колебаний.
U1m
= h11I1m
+
h12U2m
I2m = h21I1m + h22U2m.

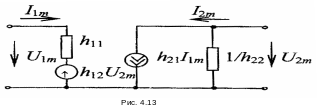

Уравнениям (4.9) соответствует эквивалентная схема
h11=
– входное сопротивле-
ние
транзистора при коротком замыкании
на выходе для переменной составляющей
тока;
h12=
–
коэффициент обратной связи по напряжению
при разомкнутом входе для переменной
составляющей тока;
h21=
–
дифференциальный коэффициент передачи
тока при коротком замыкании на выходе
для переменной составляющей;
h
22=
– выходная проводимость транзистора
при разомкнутом входе для переменной
составляющей тока.
24.Малосигнальные эквивалентные схемы полевого транзистора с изолированным затвором. Математическая модель.
Все ПТ по своим конструктивным особенностям можно разделить на
две группы:
1) полевые транзисторы с управляющим р-п переходом (канальные, или
униполярные транзисторы);
2) полевые транзисторы с изолированным затвором (МДП- или
МОП-транзисторы).
Малосигнальная модель МДП-транзистора. Малосигнальная эквивалентная схема показана на рис. 5. Одновременно штриховыми линиями изображены элементы МДП-структуры, что наглядно поясняет связь параметров эквивалентной схемы с этими элементами.
Из
четырех конденсаторов, показанных на
рис. 5, только Сиз и Ссз непосредственно
связаны с МДП-структурой. Быстродействие,
определяемое перезарядом этих
конденсаторов, принципиально связано
со временем пролета через канал. Емкости
Сиз и Ссз зависят от напряжений. Если
Uси
мало, то обе емкости равны друг другу
Когда МДП-транзистор входит в режим
насыщения, принимают
а Соз=0 Еще два конденсатора включены
между подложкой и истоком (Сип) и подложкой
и стоком (Ссп) и отображают барьерные
емкости обедненных областей соответствующих
обратновключенных р-n переходов.
