21.Полевые транзисторы с p–n-переходом: устройство; принцип действия; вах; параметры.

Полевой транзистор с управляющим p-n переходом — это полевой транзистор, затвор которого изолирован (то есть отделён в электрическом отношении) от канала p-n переходом, смещённым в обратном направлении.

Такой транзистор имеет два невыпрямляющих контакта к области, по которой проходит управляемый ток основных носителей заряда, и один или два управляющих электронно-дырочных перехода, смещённых в обратном направлении (см. рис. 1). При изменении обратного напряжения на p-n переходе изменяется его толщина и, следовательно, толщина области, по которой проходит управляемый ток основных носителей заряда. Область, толщина и поперечное сечение которой управляется внешним напряжением на управляющем p-n переходе и по которой проходит управляемый ток основных носителей, называют каналом. Электрод, из которого в канал входят основные носители заряда, называют истоком. Электрод, через который из канала уходят основные носители заряда, называют стоком. Электрод, служащий для регулирования поперечного сечения канала, называют затвором.

Электропроводность канала может быть как n-, так и p-типа. Поэтому по электропроводности канала различают полевые транзисторы с n-каналом и р-каналом. Все полярности напряжений смещения, подаваемых на электроды транзисторов с n- и с p-каналом, противоположны.

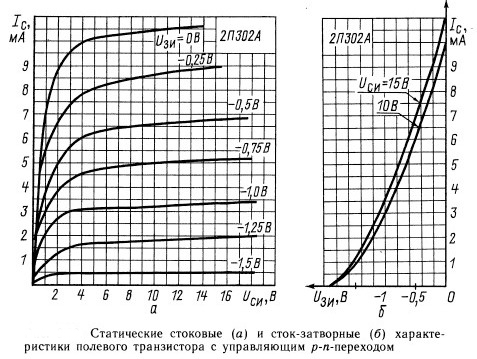

Управление током стока, то есть током от внешнего относительно мощного источника питания в цепи нагрузки, происходит при изменении обратного напряжения на p-n переходе затвора (или на двух p-n переходах одновременно).

22.Полевые транзисторы с изолированным затвором: устройство; принцип действия; вах; параметры.

Устройство полевого транзистора с изолированным затвором и встроенным каналом показано на рис. 4.6. Он представляет собой монокристалл полупроводника; обычно кремния, где создана электропроводность какого-либо типа, в рассматриваемом случае p-типа. В нем созданы две области с электропроводностью противоположного типа (в нашем случае n-типа), которые соединены между собой тонким приповерхностным слоем этого же типа проводимости. От этих двух зон сформированы электрические выводы, которые называют истоком и стоком. На поверхности канала имеется слой диэлектрика (обычно диоксида кремния ) толщиной порядка 0.1мкм, а на нем методом напыления наносится тонкая металлическая пленка, от которой также делается электрический вывод – затвор. Иногда от основания (называемого подложкой (П)) также делается вывод, который накоротко соединяют с истоком.

Если в отсутствии напряжения на затворе приложить между истоком и стоком напряжение любой полярности, то через канал потечет ток, представляющий собой поток электронов. Через подложку ток не потечет, так как один из p-n-переходов будет находится под действием обратного напряжения.

Выходные характеристики МДП-транзистора подобны выходным характеристикам полевого транзистора с управляющим p-n-переходом. Это объясняется тем, что при увеличении напряжения от нуля, сначала действует закон Ома и ток растет практически прямо пропорционально напряжению, а затем при некотором напряжении канал начинает сужаться, в большей мере возле стока, т. к. на p-n-переходе между каналом и кристаллом увеличивается обратное напряжение, область этого перехода, обедненная носителями, расширяется, и сопротивление канала увеличивается. В результате этого ток стока испытывает два взаимно противоположных процесса и остается практически постоянным до такого напряжения при котором наступает электрический пробой.

Условные графические обозначения МДП-транзистора со встроенным каналом n-типа (а) и p-типа (б)
