• В ідеоадаптер: Nvidia GeForce 8600 gt

Характеристики:

Виробник: NVIDIA

Шина - PCI Express x16

Максимальна роздільна здатність -2560 x 1600

Графічний процесор - GeForce 8600

RAMDAC х 800 МГц

Частота процесора - 540 МГц

Підтримка технології паралельної обробки - SLI

Розрядність шини пам’яті – 128

Тип пам’яті GDDR3

Тактова частота пам’яті - 700 МГц

Пам’ять графічного адаптера - 256 МБ

Кількість встановлених процесорів - 1

Підтримка відео Full HD, Microsoft DirectX10, OpenGL2.0, шейдери 4.0, Dual Link, DVI.

Вартість: 529грн

• Процесор: CPU Intel Celeron E3400

Характеристики:

Виробник: Intel

Модель: Celeron Processor E3400

К орпус -FC-LGA6

Частота шини CPU : 800 МГц

Тепловий пакет: 65 Вт

Критична температура: 74.1 °C

Частота роботи процесора: 2.6 ГГц

Гніздо процесора: Socket LGA775

Ядро: Wolfdale

Кеш L1: 64 Кб x2

Кеш L2: 1024 КБ

Підтримка 64 біт

Підтримка інструкцій: SSE, SSE2, SSE3, EVP (Enhanced Virus Protection або Execute Disable Bit), Intel Virtualization Technology (VT-x)

Техпроцес: 0.045 мкм

Кількість ядер: 2

Напруга живлення: 0.8625 ~ 1.2625 В

Вартість: 336грн

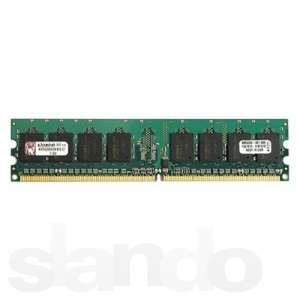

• П ам’ять: 2 планки Kingston DDR2 2GB PC2-6400

Характеристики:

Виробник:Kingston

Модель: Kingston DDR-II 2GB (PC2-6400) 800MHz

Загальний об'єм пам'яті (МБ) : 2048

Тип модуля : DIMM

Частота (MHz) : DDR-II 800

Пропускна здатність (МБ/с): 6400

Кількість контактів : 240

Вартість: 2х295 =590грн

• Жорсткий диск: Hitachi Deskstar 7K1000

Х арактеристики:

Виробник: Hitachi

Ємність (ГБ): 500

Тип виконання: внутрішній

Формфактор (дюймів): 3.5

Максимальна швидкість обертання (RPM): 7200

Версія SATA : SATA II

Вартість: 404грн.

М иша: Genius NETScroll 100 PS/2

Характеристики:

Виробник: GENIUS

Модель: Genius NetScroll 100 Optical PS/2

Середовище передачі: провід

Тип миші: оптична

Інтерфейс підключення: PS/2

Кількість кнопок: 3

Вартість:25грн.

Клавіатура: GENIUS Keyboard KB 110 PS/ 2

Х арактеристики:

Виробник: GENIUS

Модель: KB-110

Середовище передачі: провід

Інтерфейс підключення: PS/2

Клавіатура: 52грн.

Монітор: Samsung LCD 18.5" S19B300B

В иробник:Samsung

Модель: S19B300B

Колір: Чорний

Діагональ (дюймів): 18.5

Широкоформатний

LED-підсвічення

Максимальне розширення:1366 x 768

Яскравість:250

Контрастність: 1000:1, динамічна Mega DCR

Споживча потужність: 20 Вт

DVI

Вартість : 873грн.

Сервер локальної мережі

Сервер повинен забезпечувати не тільки роботу LAN але і виконувати функції буферизації і фільтрування даних у всесвітній мережі,не вимагаючи постійного кваліфікованого обслуговування та налагодження. Для даної LAN я вибрав сервер: HP ProLiant ML350 Gb (470065-549)

Характеристики:

Процесор: Intel Xeon Quad-Core E5606 (2.13 ГГц)

Материнська плата чіпсет: Intel 5520

Об’єм оперативної пам’яті:Гб

Тип оперативної пам’яті: PC3-10600R-9

Жорсткий диск:2х500Гб 7200об/хв. SATA II, RAID 1 (дзеркало)

Оптичний привід: DVD+/-RW

Формфактор: Tower

Корпус:ATX

Роз’ємів 8х USB

2x COM

2xRj-45(LAN)

1xVGA

Слоти розширення:

1хPCI-Ex16

2хPCI-Ex4

3хPCI

Додаткові характеристики:

Блок живлення – 500 ВТ

Відео-карта інтегрована, Matrox G200eW

Мережевий контролер: двох-портовий адаптер 1GbE NC326i

Операційна система Windows Server 2008

Д одатково встановлюю мережеву карту TP-LINK TG-3269: якщо буде необхідне підключення до глобальної мережі.

Характеристики:

Стандарт: Gigabit Ethernet

Тип: внутрішній

Інтерфейс: PCI

Швидкість передачі даних: 10/100/1000 Мбіт/с для напівдуплексного режиму 20/200/2000 Мбіт/с для повнодуплексного режиму Мбіт/с

Додаткові функції:

Керування потоком IEEE 802.3x (в повнодуплексному режимі).

Вартість: 15037грн+65грн.

Монітор : обираю такий як і в ПК(873грн).

Комутатор

Технічні характеристики D-Link DES-1100-26

Можливість віддаленого керування – Керуючий

Порти:

2 x SFP (mini-GBIC), 24 x Fast Ethernet (10/100 Мбіт/с)

Додаткові можливості:

Функції порту:

• відповідність IEEE 802.3

• відповідність IEEE 802.3u

• відповідність IEEE 802.3ab1

Підтримка операцій в режимі повного/ напівдуплекса

Автоузгодження

Автовизначення MDI/MDI-X

Керування потоком IEEE 802.3x в повно-дуплексному режимі,  метод зворотнього тиску в режимі напівдуплекса, функція попередження блокіровки головних вузлів (Head-of-line blocking prevention) Комутаційна матриця: 8,8 Гбіт/с

Макс. швидкість перенаправлення пакетів:6,54 Mpps

Розмір таблиці MAC-адресів: 4K

Буфер пакетів: 2,75 Мбіт/с

Flash-пам’ять: 1 МБ

Індикатори:

Power (на пристрій)

Link/Activity/Speed (на порт)

Програмне забезпечення

Функції рівня 2

Таблиця MAC-адресів

- DES-1100-16/24: 8K

- DES-1100-26: 4K

IGMP Snooping

Статичне агрегування

- Порти 10/100 Мбіт/с: макс. 2 групи на пристрій и 2-4 порти на групу

- Порти 10/100/1000 Мбіт/с на DES-1100-26: 1 група на пристрій и 2 порти на групу

Керування потоком

Функція Loopback Detection

Статистика - підтримка 4-ох груп:

- Відправлені пакети і колізії

- Отримані і відправлені пакети

- Отримані і відкинуті пакети

- Отримані пакети і помилки CRC

VLAN: 802.1Q Tagged VLAN

Групи VLAN

- DES-1100-16/24: підтримка 32 статичних VLAN-груп

- DES-1100-26: підтримка 26 статичних VLAN-груп

- VID 1-4094

VLAN на основі порту

Management VLAN2

Якість обслуговування (QoS)

Керування смугою пропускання:

- на основі порту (Вхідні/Вихідні)

- з попередньо визначеним кроком: 512 кбіт/с/1024 кбіт/с / 2048 кбіт/с /4096 кбіт/с /8192 кбіт/с/16384 біт/с/32768 кбіт/с/65536 кбіт/с/ 2 черги на порт 802.1p

Керування чергами

- Strict Priority

- Weighted Round Robin (WRR)

Статичний MAC (Макс. к-сть статичних записів MAC-адресів:128) Керування Керування доступом на основі Web-інтерфейсу (Підтримка IPv4)

Утиліта SmartConsole

Керування доступом на основі пароля

Настройка портів: Установка швидкості, режиму дуплекса, керування потоком Резервне копіювання/Відновлення конфігураційного файлу через HTTP

Габарити і вага :

Розміри: 440 х 140 х 44 мм

Вага: 1.9 кг

Вартість: 799грн.

Додаткове мережеве обладнання

Комутатор

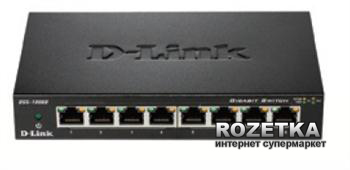

Технічні характеристики D-Link DES-1008D/K2

Можливість віддаленого керування – некерований

Порти: 8 x Fast Ethernet (10/100 Мбіт/с)

Додаткові можливості:

Стандарти:

• IEEE 802.3 10BASE-T Ethernet

• IEEE 802.3u 100BASE-TX Fast Ethernet

• ANSI/IEEE 802.3 NWay auto-negotiation

• Керування потоком IEEE 802.3x

Метод комутації: Store-and-forward

Комутаційна матриця: 1 Гбіт/с

Таблиця MAC-адресів: 1K записів на пристрій

Вивчення MAC адресів: Автоматичне обновлення

Об’єм буферної пам’яті: 64 КБ на пристрій

Габарити і вага: 192 x 118 x 32 мм

Вага: 301 г

Вартість: 159грн

Мережевий принтер

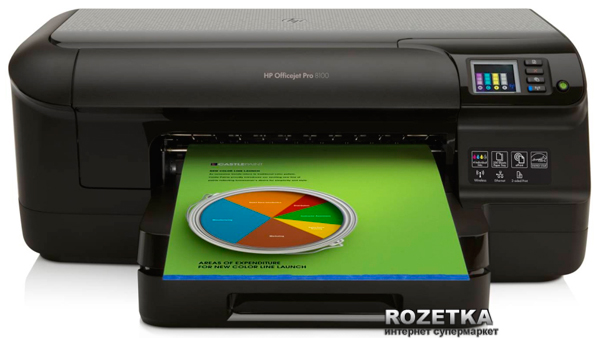

Технічні характеристики HP OfficeJet Pro 8100 с Wi-Fi N811f (CM752A) + USB cable

Тип пристрою: принтер

Технологія друку : струйний друк

Максимальний дозвіл друку: 1200x4800 dpi

Дозвіл зображення принтера/МФУ:

• Ч/б друк: 1200 x 600 т/д

• Кольоровий друк: 4800x1200 т/д

Формат і щільність паперу:

• A4

• A5

• A6

• B5 (JIS)

• 10 x 15 см

Швидкість друку: 20 стр/хв (ч/б А4), 16 стр/хв (колір. А4)

Границі області друку : друк без полів до 210 x 297 мм

ЖК- монітор: кольоровий ЖК - дисплей (графічний дисплей зі значками)

Друк без комп’ютера: HP ePrint

Мережеві інтерфейси : Wi-Fi, Ethernet

К-сть кольорів: 4

Підтримувані операційні системи : Microsoft Windows 7, Windows Vista, Windows XP (SP3) чи більш пізніша версія (32-разрядная) Mac OS X v10.5+ Linux

Сумісні картріджи:

• HP 950 с чорними чорнилами

• HP 951 (голубий, пурпурний, жовтий)

С поживча потужність

Під час роботи: 28 Вт

В режимі очікування : 3.94 Вт

В сплячому режимі: 1.35 Вт

В виключеному стані: 0.27 Вт

Інтерфейс: USB 2.0, WiFi (802.11 b/g), RJ-45 (LAN)

Мережева карта : Fast Ethernet

Вага (кг) : 11 кг (з модулем автоматичного 2-стороннього друку)

Розміри (Д х Ш х В), мм : 494 x 458 x 202 мм

Вартість: 1255грн.

Розділ 3. Вибір мережевих програмних засобів

Програмне забезпечення (програмні засоби) (ПЗ англ. software) — сукупність програм системи обробки інформації і програмних документів, необхідних для експлуатації цих програм.

Програмне забезпечення постачається у складі ПК, або може бути придбане окремо і повинно відповідати архітектурі і структурі апаратного забезпечення ПК. Супровідні документи по ПЗ повинні містити достатньо інформації для проведення інсталяції і наступного технічного супроводу системи.

Програмне забезпечення повинно бути ліцензійним і мати супроводжувальні документи. Документація зокрема повинна містити найменування програмного продукту, номер версії,дата і номер реєстрації та постачальника.

Для сервера доцільно використати таке ПЗ:

1. OC Windows Server 2008 x64(7795грн.)

2. UserGate Home Edition 4.0(безплатне)

3. R-admin(безплатне)

4. Apache HTTP Server 2.2.22(безплатне)

ПЗ для ПК:

1. OC Windows XP sp3(865грн)

2. MS Office 2007(900грн)

3. AdobeReader і DjwuReader(безплатне)

4. Google Chrom (безплатне)

5. Everest Home Edition і Aida32(безплатне)

6. Nod32 Smart Security(423грн)

Розділ 4. Економічний обрахунок витрат на проведення мережі

Проводжу обрахунок витрат на:

• вартість обладнання(комп’ютерів, мережевих пристроїв:

ПК(3679грн):

• Корпус+БЖ: корпус Delux DLC-MV875 400W Black = 320грн

• Материнська плата: ASRock P5B-DE = 550грн

• Відеоадаптер: Nvidia GeForce 8600 GT = 529грн

• Процесор: CPU Intel Celeron E3400 = 336грн

• Пам’ять: 2 планки Kingston DDR2 2GB PC2-6400 = 590грн

• Жорсткий диск: Hitachi Deskstar 7K1000 = 404грн.

• Миша: Genius NETScroll 100 PS/2 = 25грн.

• Клавіатура: GENIUS Keyboard KB 110 PS/ 2  = 52грн.

• Монітор: Samsung LCD 18.5" S19B300B = 873грн.

• 22ПК = 3679*22= 80938 грн.

Сервер(15975грн.):

• Сервер HP ProLiant ML350 Gb (470065-549) = 15037грн

• мережева карту TP-LINK TG-3269 = 65грн.

• Монітор = 873грн.

Комутатор (799грн.):

• D-Link DES-1100-26 = 799грн.

Додаткове мережеве обладнання(2987грн.):

Комутатор D-Link DES-1008D/K2 3шт. * 159грн = 477грн.

Мережевий принтер HP 950 2шт.*1255грн.= 2510грн.

• вартість кабелю, кабельних каналів, роз’ємів, конекторів:

Вартість конекторів 56шт.*0.50грн=28грн.

Вартість неекранованої витої пари = 250м * 1.30 грн = 325грн.

• вартість програмного забезпечення:

ПЗ(9983грн):

• OC Windows Server 2008 x64 = 7795грн.

• OC Windows XP sp3 = 865грн.

• MS Office 2007 = 900грн.

• Nod32 Smart Security = 423грн.

• загальна вартість:

Загальна вартість мережі: 111035грн.

Висновок:

При виконанні даної курсової роботи я поглибив та закріпив та поглибив свої знання з комп’ютерних мереж. Навчився правильно підбирати необхідну топологію мережі, комплектуючі для комп’ютерів та сервера, необхідне програмне забезпечення.
